    Кабели силовые с резиновой изоляцией НРГ

    Кабельная продукция / Кабели силовые с резиновой изоляцией

    НРГ

    Стандарт
    ГОСТ 433-73
    Код ОКП
    35 21, 35 2200
    НРГ

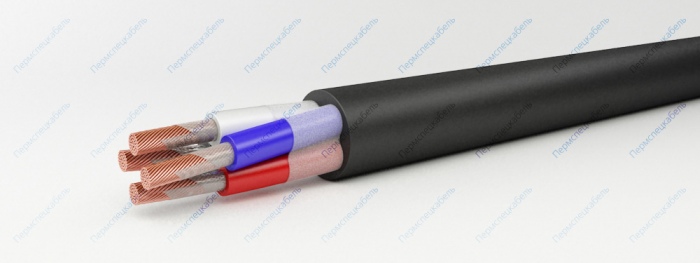

    Элементы конструкции

    1. Медная многопроволочная токопроводящая жила (класс 2) сечением 1,0-240 кв.мм
    2. Обмотка из полиэтилентерефталатной пленки марки ПЭТ-Э для кабелей сечением 6 кв.мм и свыше
    3. Изоляция из резины типа РТИ-1 на основе натурального и бутадиенового каучука. Маркировка жил:
      • цифровая: 1, 2, 3, 4, жила заземления - 0, нулевая жила - без цифрового обозначения
      • цветовая: 1 - белая или жёлтая, 2 - синяя или зелёная, 3 - красная или малиновая, 4 - коричневая или чёрная, жила заземления - зелёно-жёлтая, нулевая жила - любого цвета
    4. Обмотка из нетканого термоскрепленного полотна или полиэтилентерефталатной пленки марки ПЭТ-Э
    5. Оболочка из резины типа РШН-2

    Область применения

    Силовые кабели предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 0,66 кВ частоты 50 Гц или на напряжение 1,0 кВ постоянного тока.

    Кабели применяются для прокладки в воздухе при отсутствии опасности механических повреждений в ходе эксплуатации. Кабели применяются для прокладки в сухих или сырых помещениях (тоннелях), каналах, кабельных полуэтажах, шахтах, коллекторах, производственных помещениях, часто затапливаемых сооружениях при наличии среды со слабой, средней и высокой коррозийной активностью. Кабели применяются для прокладки на специальных кабельных эстакадах и по мостам. Кабели устойчивы к воздействию масла. Кабели применяются при повышенных требованиях стойкости к коротким замыканиям и аварийным кратковременным воздействиям температуры до 200°С, суммарное время воздействия температуры 200°C при повторных коротких замыканиях не должно превышать 10 минут.

    Срок службы кабелей — 30 лет.

    Влажность воздуха при 35° C [%] 98
    Гарантийный срок эксплуатации [месяц] 36
    Испытательное переменное напряжение частотой 50 Гц, 10 мин. [кВ] 3.0
    Максимальная рабочая температура жилы [°С] 70
    Монтаж при температуре, не ниже [°C] -15
    Номинальное переменное напряжение частотой 50 Гц [кВ] 0.66
    Номинальное постоянное напряжение [кВ] 1.0
    Радиус изгиба многожильных кабелей, не менее [наружных диаметров] 7.5
    Радиус изгиба одножильных кабелей, не менее [наружных диаметров] 10
    Строительная длина, не менее [м] 125
    Температура окружающей среды, верхний предел [°C] +50
    Температура окружающей среды, нижний предел [°C] -50
    Температура токопроводящих жил при коротком замыкании, 4 сек [°С] 200
    Электрическое сопротивление изоляции, не менее [МОм*км] 50
    Количество и сечение жил, шт х кв.мм Масса кабеля, кг/км Наружный диаметр, мм
    1x10 195,5 9,9
    1x16 264,8 10,9
    1x25 400,3 12,9
    1x35 525,1 14,3
    1x50 703,5 16,3
    1x70 920,7 17,9
    1x95 1209,4 20,2
    1x120 1454,7 21,7
    1x150 1776,6 23,7
    1x185 2266,9 27
    1x240 2973,3 31
    2x1,0 129 9,8
    2x1,5 156,7 10,6
    2x2,5 192,8 11,4
    2x4,0 250,7 12,6
    2x6,0 336,2 14,4
    2x10 498,9 17
    2x16 673 19
    2x25 1040,6 22,5
    2x35 1362,5 25,6
    2x50 1857,7 29,6
    2x70 2498,1 33,8
    2x95 3298,2 38,3
    2x120 3946 41,3
    2x150 4822,5 45,4
    2x185 6180,4 51,9
    2x240 7878,2 57,9
    3x1,0 151,1 10,3
    3x1,5 185,8 11,1
    3x2,5 232,7 12
    3x4,0 307,7 13,3
    3x6,0 414,9 15,2
    3x10 625,7 18
    3x16 857,6 20,1
    3x25 1313,2 23,8
    3x35 1722,8 27,1
    3x50 2438,4 32,3
    3x70 3184 36
    3x95 4221,2 40,8
    3x120 5075,6 44,1
    3x150 6446,3 50,4
    3x185 7940 55,3
    3x240 10290,6 62,8
    3x1,0+1x1,0 179,9 11,1
    3x1,5+1x1,0 218,2 12,1
    3x2,5+1x1,5 274 13
    3x4,0+1x2,5 409,8 15
    3x6,0+1x2,5 461,8 16
    3x6,0+1x4,0 493,4 16,5
    3x10+1x4,0 695,6 19
    3x10+1x6,0 711,9 19
    3x16+1x6,0 925 20,7
    3x16+1x10 1037,8 22,1
    3x25+1x10 1515,2 26,3
    3x25+1x16 1646,1 27,2
    3x35+1x16 1934,9 28,8
    3x35+1x25 2112,6 29,8
    3x50+1x16 2600 33,4
    3x50+1x25 2759 34,4
    3x50+1x35 2973,7 35,6
    3x70+1x25 3424 37
    3x70+1x35 3601,9 38,1
    3x70+1x50 3894,8 39,5
    3x95+1x35 4541,1 42,1
    3x95+1x50 4824,3 43,4
    3x95+1x70 5192,3 44,9
    3x120+1x35 5405,3 45,5
    3x120+1x70 6080 48,9
    3x150+1x50 6898,5 51,9
    3x150+1x70 7265,9 53,5
    3x150+1x95 7815,9 55,5
    3x185+1x50 8410,5 57,1
    3x185+1x95 9127,3 59,7
    3x240+1x120 11629,8 66,7
    4x1,0 179,9 11,1
    4x1,5 223,2 12,1
    4x2,5 282,5 13
    4x4,0 396,5 15,1
    4x6,0 509,8 16,5
    4x10 789,3 19,7
    4x16 1085,7 22,1
    4x25 1716,1 27,2
    4x35 2173,4 29,8
    4x50 3074,1 35,6
    4x70 4039,8 39,5
    4x95 5370,5 45
    4x120 6697,3 50,7
    4x150 8184,3 55,5
    4x185 10228,1 61,9
