Кабели для аэродромных огней

КГ-ДА

Стандарт
ТУ 16-505.600-77
Код ОКП
35 4849 7200

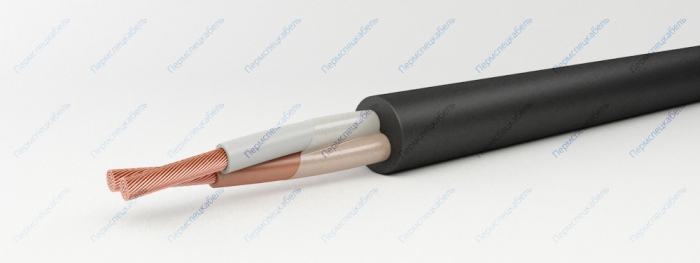

КГ-ДА

Элементы конструкции

  1. Токопроводящая жила скрученная из медных проволок (класс 5)
  2. Изоляция из резины на основе натурального и бутадиенового каучука
  3. Обмотка из полиэтилентерефталатной пленки
  4. Оболочка из резины на основе этиленпропиленового каучука

Область применения

Кабели предназначены для применения в системах электросветосигнального оборудования аэродромов при напряжениях 250 В переменного тока частоты 50 Гц и номинальном токе 10А. Кабели применяются для подключения аэродромных огней и светосигнальных знаков ко вторичной обмотке изолирующих или понижающих трансформаторов

Кабели изготавливаются для эксплуатации во всех макроклиматических районах на суше и море, кроме макроклиматического района с очень холодным климатом. Кабели предназначены для работы в стационарных условиях в различных грунтах и высоте над уровнем моря до 3000 метров. Разрывное усилие резиновой оболочки — не менее 5,39 МПа (55 кгс/кв.мм.); относительное удлинение при разрыве резиновой оболочки — не менее 250% и изоляции — не менее 300%. Кабели устойчивы к перегибам на угол ±90°, при радиусе, равном 30 мм, число циклов перегибов — не менее 100. Кабели устойчивы к воздействию вибрационных нагрузок с частотой от 1 до 5000 Гц с максимальным ускорением 400 м/с2, ударных многократных нагрузок с максимальным ускорением 1500 м/с2 длительностью 2-15 мс, одиночных ударных нагрузок с максимальным ускорением 10000 м/с2, линейных нагрузок с максимальным ускорением 5000 м/с2, аккустических шумов с уровнем звукового давления 160 Дб (при частоте от 50 до 10000 Гц). Кабели устойчивы к воздействию соляного тумана, инея, плесневых грибов, пониженного атмосферного давления до 400 мм рт.ст., повышенного атмосферного давления до 3 атм., минеральных масел, бензина, керосина и слабых растворов солей, кислот и щелочей, статической и динамической пыли (песку). Кабели водонепроницаемые.

Минимальная наработка кабелей — 50000 часов. 95% ресурс кабелей при температуре +35°С — 150000 часов. Минимальный срок службы — 15 лет.

Влажность воздуха при 35° C [%] 98
Гарантийный срок эксплуатации [месяц] 180
Испытательное переменное напряжение частотой 50 Гц, 5 мин. [кВ] 2.5
Монтаж при температуре, не ниже [°C] -15
Номинальное переменное напряжение частотой 50 Гц [кВ] 0.25
Строительная длина, не менее [м] 125
Температура окружающей среды, верхний предел [°C] +50
Температура окружающей среды, нижний предел [°C] -60
Количество и сечение жил, шт х кв.мм Масса кабеля, кг/км Наружный диаметр, мм Толщина изоляции, мм
2х2,5 285 13,7 1,0
