Кабели для погружных электронасосов КППБКТ-120

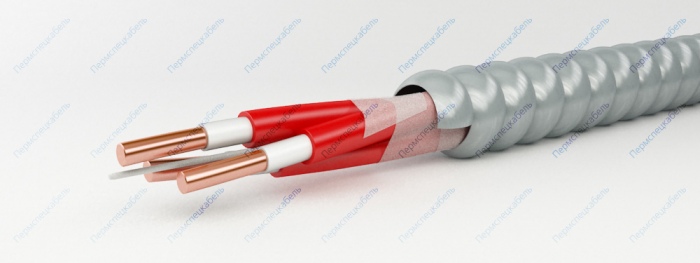

Элементы конструкции

1. Медная однопроволочная жила (класс 1)
2. Двухслойная изоляция из композиций блоксополимера пропилена с этиленом
3. Подушка из лент нетканого полотна
4. Броня из стальной оцинкованной ленты

Область применения

Кабели предназначены для электропитания погружных электродвигателей на максимальное рабочее напряжение переменного тока 3300 В частоты 50 Гц.

Кабели предназначены для эксплуатации на суше в макроклиматических районах с умеренным и холодным климатом (УХЛ1). Первый слой изоляции устойчив к ионам меди. Ток утечки при напряжении постоянного тока 18 кВ, пересчитанный на 1 км длины и температуру 20°С - не более 1 х 10-5 А. Раздавливающее усилие кабелей - не менее 158 кН (16000 кгс). Изолированные жилы кабелей продольно герметичны при перепаде давления не более 0,1 МПа на 1 м длины. При спуско-подъемных и перемоточных операциях не допускается закручивание кабеля вокруг его продольной оси более чем на 10° на длине 5 м. Кабели могут эксплуатироваться в среде скважинной жидкости (смеси воды, нефти, газа) с газовым фактором не более 0,5 м3/кг и гидростатическом давлении не более 25 МПа. Содержание сероводорода в скважинной жидкости не более 0,01 г/л.

Срок службы - не менее 5 лет.
