Кабели для погружных электронасосов

КППБПТЛ-125

Стандарт
ТУ 16.К09-119-2002 ТТ ТО/07-32-2006

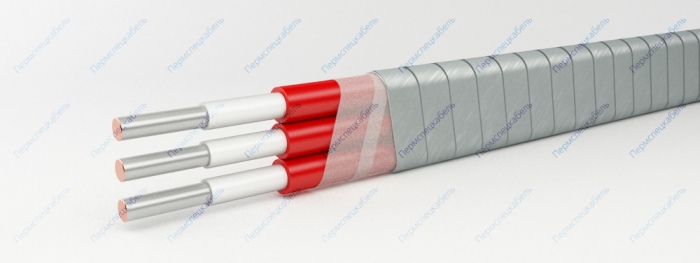

КППБПТЛ-125

Элементы конструкции

  1. Лужёная медная токопроводящая однопроволочная жила (класс 1)
  2. Двухслойная изоляция из композиций блоксополимера пропилена с этиленом
  3. Подушка из лент нетканого полотна
  4. Броня из стальной оцинкованной бронеленты

Область применения

Кабели предназначены для эксплуатации на суше в макроклиматических районах с умеренным и холодным климатом (УХЛ1). Первый слой изоляции устойчив к ионам меди. Ток утечки при напряжении постоянного тока 18 кВ, пересчитанный на 1 км длины и температуру 20°С - не более 1 х 10-5 А. Раздавливающее усилие кабелей - не менее 158 кН (16000 кгс). Изолированные жилы кабелей продольно герметичны при перепаде давления 0,1 МПа на 1 м длины. При спуско-подъемных и перемоточных операциях не допускается закручивание кабеля вокруг его продольной оси более чем на 10° на длине 5 м. Кабели могут эксплуатироваться в среде скважинной жидкости (смеси воды, нефти, газа) с газовым фактором не более 0,5 м3/кг и гидростатическом давлении не более 25 МПа.

Содержание сероводорода в скважинной жидкости не более 0,01 г/л.

Гарантийный срок эксплуатации [месяц] 18
Испытательное постоянное напряжение [кВ] 18
Максимальная рабочая температура жилы [°С] 125
Монтаж при температуре, не ниже [°C] -40
Номинальное переменное напряжение частотой 50 Гц [кВ] 3.3
Радиус изгиба, не менее [мм] 380
Температура окружающей среды, верхний предел [°C] +125
Температура окружающей среды, нижний предел [°C] -60
Электрическое сопротивление изоляции, не менее [МОм*км] 4000
Количество и сечение жил, шт х кв.мм Масса кабеля, кг/км Наружный размер, не более мм
3 х 10,0 810 12,8 х 31,3
3 х 16,0 1028 13,5 х 33,3
3 х 25,0 1343 14,6 х 36,6
