    Провода обмоточные АПСЛД

    Кабельная продукция / Провода обмоточные

    АПСЛД

    Стандарт
    ТУ 16.К71-257-96
    Код ОКП
    35 9242 0400, 35 9252 3000

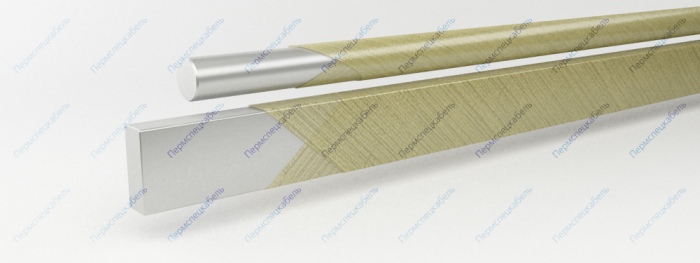

    АПСЛД

    Элементы конструкции

    1. Алюминиевая проволока
      • диаметр от 1,00 до 3,00 мм
      • размер стороны “а” от 1,80 до 5,60 мм и стороны “b” от 3,35 до 14,00 мм
    2. Изоляция из двух слоёв стеклополиэфирных нитей, с подклейкой и пропиткой электроизоляционным глифталевым лаком

    Область применения

    Провод применяется для изготовления обмоток температурного класса "F": генераторов и трансформаторов. Провод устойчив к воздействию механических нагрузок в процессе изготовления и эксплуатации оборудования. Ресурс работы проводов — 20 000 часов. Допускается изготовление других размеров по согласованию с потребителем.

    Гарантийный срок хранения проводов — 12 месяцев.

    Пробивное напряжение, не менее [В]
    "d" до 2,12 мм 500
    "d" св. 2,12 мм до 3,00 мм 600
    "а" до 2,00 мм 500
    "а" св. 2,00 мм до 5,60 мм 600

    Эластичность изоляции, диаметр стержня [мм]
    "d" до 3,00 мм 4d
    "а" до 2,00 мм и "b" до 6,30 мм 10
    "а" св. 2,00 мм до 3,00 мм и "b" до 6,30 мм 15
    "а" св. 2,00 мм до 3,00 мм и "b" св. 6,30 мм до 14,00 мм 20
    "а" св. 3,00 мм до 5,60 мм и "b" св. 4,25 мм до 6,30 мм 40
    "а" св. 3,00 мм до 5,60 мм и "b" св. 6,30 мм до 14,00 мм 60

    Механич. прочность изоляции, число двойных ходов иглы, средн./миним.
    "d" до 1,50 мм 180/100
    "d" св. 1,50 мм до 2,12 мм 180/100
    "d" св. 2,12 мм до 3,00 мм 180/100
    "b" до 6,00 мм 500/300
    "b" св. 6,00 мм до 12,50 мм 500/300
    "b" св. 12,50 мм до 14,00 мм 500/300

    Относительное удлинение провода при разрыве, не менее [%]
    "d" до 2,80 мм 18
    "d" св. 2,80 мм до 3,00 мм 20
    "а" от 1,80 мм до 5,60 мм 20

    Температура окружающей среды, нижний предел [°C] -60
    Температурный индекс, [°С] 155 (F)
    Размер проволоки, мм Макс. размер провода, мм Масса провода, кг/км
    1 1,29 2,83
    1,06 1,35 3,13
    1,12 1,41 3,44
    1,18 1,47 3,77
    1,25 1,54 4,18
    1,32 1,61 4,6
    1,4 1,69 5,11
    1,45 1,74 5,45
    1,5 1,79 5,79
    1,6 1,89 6,61
    1,7 1,99 7,72
    1,8 2,09 8,4
    1,9 2,19 9,36
    2 2,29 10,05
    2,12 2,41 11,76
    2,24 2,6 12,9
    2,36 2,72 14,18
    2,5 2,86 16,36
    2,65 3,01 18,31
    2,8 3,16 19,16
    3 3,37 20,17
    1,80х3,35 2,18х3,66 17,82
    1,80х3,55 2,18х3,86 19,19
    1,80х3,75 2,18х4,06 20,64
    1,80х4,00 2,18х4,31 22,3
    1,80х4,25 2,18х4,56 22,9
    1,80х4,50 2,20х4,81 23,94
    1,80х4,75 2,20х5,06 25,6
    1,80х5,00 2,20х5,31 27,77
    1,80х5,30 2,20х5,61 28,5
    1,80х5,60 2,20х5,91 29,98
    1,80х6,00 2,22х6,31 32,24
    1,80х6,30 2,22х6,61 34,97
    1,80х6,70 2,22х7,04 37,7
    1,80х7,10 2,22х7,44 38,7
    1,80х7,50 2,25х7,84 40,68
    1,80х8,00 2,25х8,34 44
    1,80х8,50 2,27х8,84 47,32
    1,80х9,00 2,27х9,34 48,9
    1,80х9,50 2,27х9,84 50,71
    1,80х10,00 2,27х10,34 54,64
    1,80х10,60 2,27х10,94 58,8
    1,80х11,20 2,27х11,54 61,8
    1,80х11,80 2,27х12,14 62,21
    1,80х12,50 2,27х12,84 67
    1,80х13,20 2,28х13,56 74,32
    1,80х14,00 2,28х14,31 76,8
    1,90х3,55 2,28х3,86 20,58
    1,90х4,00 2,28х4,31 22,11
    1,90х4,50 2,30х4,81 26,74
    1,90х5,00 2,30х5,31 29,8
    1,90х5,60 2,30х5,91 32,09
    1,90х6,30 2,32х6,61 37,48
    1,90х7,10 2,32х7,44 40,49
    1,90х8,00 2,35х8,34 46,78
    1,90х9,00 2,37х9,34 50,39
    1,90х10,00 2,37х10,34 58,5
    1,90х11,20 2,37х11,54 65,93
    1,90х12,50 2,37х12,84 71,65
    1,90х14,00 2,38х14,31 80,35
    2,00х3,35 2,38х3,66 20,17
    2,00х3,55 2,38х3,86 21,68
    2,00х3,75 2,38х4,06 24,05
    2,00х4,00 2,38х4,31 25,28
    2,00х4,25 2,38х4,56 26,3
    2,00х4,50 2,40х4,81 27,16
    2,00х4,75 2,40х5,06 29,05
    2,00х5,00 2,40х5,31 31,47
    2,00х5,30 2,40х5,61 32,5
    2,00х5,60 2,40х5,91 34,4
    2,00х6,00 2,42х6,31 36,51
    2,00х6,30 2,42х6,61 39,52
    2,00х6,70 2,42х7,04 42,78
    2,00х7,10 2,42х7,44 43,2
    2,00х7,50 2,45х7,84 45,77
    2,00х8,00 2,45х8,34 49,64
    2,00х8,50 2,47х8,84 53,51
    2,00х9,00 2,47х9,34 55,2
    2,00х9,50 2,47х9,84 57,7
    2,00х10,00 2,47х10,34 62,15
    2,00х10,60 2,47х10,94 67,22
    2,00х11,20 2,47х11,54 69,9
    2,00х11,80 2,47х12,14 72,27
    2,00х12,50 2,47х12,84 77,93
    2,00х13,20 2,48х13,56 83,06
    2,00х14,00 2,48х14,31 88,15
    2,12х3,55 2,50х3,92 21,05
    2,12х4,00 2,50х4,37 25,36
    2,12х4,50 2,52х4,87 27,39
    2,12х5,00 2,52х5,37 31,95
    2,12х5,60 2,52х5,97 34,8
    2,12х6,30 2,54х6,67 39,83
    2,12х7,10 2,54х7,90 42,95
    2,12х8,00 2,57х8,40 43,4
    2,12х9,00 2,59х9,40 55,63
    2,12х10,00 2,59х10,40 62,58
    2,12х11,20 2,59х11,60 67,3
    2,12х12,50 2,59х12,90 77,98
    2,12х14,00 2,60х14,42 88,45
    2,24х3,35 2,62х3,72 21,67
    2,24х3,55 2,62х3,92 23,35
    2,24х3,75 2,62х4,12 25,71
    2,24х4,00 2,62х4,37 27,15
    2,24х4,25 2,62х4,62 28,3
    2,24х4,50 2,64х4,87 29,14
    2,24х4,75 2,64х5,12 31,05
    2,24х5,00 2,64х5,37 33,71
    2,24х5,30 2,64х5,67 36,39
    2,24х5,60 2,64х5,97 37
    2,24х6,00 2,66х6,37 39,04
    2,24х6,30 2,66х6,67 42,58
    2,24х6,70 2,66х7,90 45,85
    2,24х7,10 2,66х7,90 48
    2,24х7,50 2,69х7,90 49,1
    2,24х8,00 2,69х8,40 53,23
    2,24х8,50 2,71х8,90 57,05
    2,24х9,00 2,71х9,40 58,6
    2,24х9,50 2,71х9,90 60,61
    2,24х10,00 2,71х10,40 66,57
    2,24х10,60 2,71х11,00 71,91
    2,24х11,20 2,71х11,60 75,3
    2,24х11,80 2,71х12,20 77,24
    2,24х12,50 2,71х12,90 83,42
    2,24х13,20 2,72х13,62 88,79
    2,24х14,00 2,72х14,42 95
    2,36х3,55 2,74х3,92 24,17
    2,36х4,00 2,74х4,37 28,1
    2,36х4,50 2,76х4,87 30,65
    2,36х5,00 2,76х5,37 35,12
    2,36х5,60 2,76х5,97 40
    2,36х6,30 2,78х6,67 45,32
    2,36х7,10 2,78х7,90 49,96
    2,36х8,00 2,81х8,40 57,01
    2,36х9,00 2,83х9,40 64,32
    2,36х10,00 2,83х10,40 71,05
    2,36х11,20 2,83х11,60 77,93
    2,36х12,50 2,83х12,90 89,13
    2,36х14,00 2,84х14,42 101,18
    2,50х3,55 2,88х3,92 25,14
    2,50х3,75 2,88х4,12 27,68
    2,50х4,00 2,88х4,37 29,23
    2,50х4,25 2,88х4,62 30,12
    2,50х4,50 2,90х4,87 31,26
    2,50х4,75 2,90х5,12 33,58
    2,50х5,00 2,90х5,37 36,25
    2,50х5,30 2,90х5,67 39,18
    2,50х5,60 2,90х5,97 40,05
    2,50х6,00 2,92х6,37 42,12
    2,50х6,30 2,92х6,67 45,65
    2,50х6,70 2,92х7,90 49,19
    2,50х7,10 2,92х7,90 50,1
    2,50х7,50 2,95х7,90 52,99
    2,50х8,00 2,95х8,40 57,13
    2,50х8,50 2,97х8,90 61,54
    2,50х9,00 2,97х9,40 64,83
    2,50х9,50 2,97х9,90 66,53
    2,50х10,00 2,97х10,40 71,54
    2,50х10,60 2,97х11,00 77,4
    2,50х11,20 2,97х11,60 78,15
    2,50х11,80 2,97х12,20 83
    2,50х12,50 2,97х12,97 89,47
    2,50х13,20 2,98х13,62 96,52
    2,50х14,00 2,98х14,42 101,83
    2,65х4,00 3,03х4,37 31,45
    2,65х4,50 3,05х4,87 33,79
    2,65х5,00 3,05х5,37 39,06
    2,65х5,60 3,05х5,97 42,27
    2,65х5,30 3,07х5,67 49,01
    2,65х7,10 3,07х7,90 53,09
    2,65х8,00 3,10х8,40 61,29
    2,65х9,00 3,12х9,40 71,5
    2,65х10,00 3,12х10,40 76,77
    2,65х11,20 3,12х11,60 89
    2,65х12,50 3,12х12,90 96,06
    2,65х14,00 3,13х14,42 110,85
    2,80х4,00 3,18х4,37 33,71
    2,80х4,25 3,18х4,62 35,72
    2,80х4,50 3,20х4,87 36,33
    2,80х4,75 3,20х5,12 38,67
    2,80х5,00 3,20х5,37 41,88
    2,80х5,30 3,20х5,67 45,35
    2,80х5,60 3,20х5,97 46,73
    2,80х6,00 3,22х6,37 48,54
    2,80х6,30 3,22х6,67 52,63
    2,80х6,70 3,22х7,90 56,7
    2,80х7,10 3,22х7,90 58,35
    2,80х7,50 3,25х7,90 60,77
    2,80х8,00 3,25х8,40 65,71
    2,80х8,50 3,27х8,90 70,67
    2,80х9,00 3,27х9,40 72,38
    2,80х9,50 3,27х9,90 76,48
    2,80х10,00 3,27х10,40 82,3
    2,80х10,60 3,27х11,00 91,4
    2,80х11,20 3,27х11,60 93,45
    2,80x12,50 3,27x12,90 102,92
    2,80х13,20 3,28х13,62 111,07
    2,80х14,00 3,28х14,42 117,32
    3,00х4,50 3,40х4,87 38,9
    3,00х5,00 3,40х5,37 45,25
    3,00x5,60 3,40x5,97 48,72
    3,00х6,30 3,42х6,67 56,54
    3,00х7,10 3,42х7,90 61,17
    3,00х8,00 3,45х8,40 70,71
    3,00х9,00 3,47х9,40 81,92
    3,00х10,00 3,47х10,40 88,36
    3,00х11,20 3,47х11,60 102,54
    3,00х12,50 3,47х12,90 110,34
    3,00х14,00 3,48х14,42 126
    3,15х4,50 3,92х4,87 39,6
    3,15х4,75 3,92х5,12 42,3
    3,15х5,00 3,92х5,37 46,15
    3,15х5,30 3,92х5,67 47,35
    3,15х5,60 3,92х5,97 48,95
    3,15х6,00 3,57х6,37 53,17
    3,15х6,30 3,57х6,67 57,05
    3,15х6,70 3,57х7,90 59,94
    3,15х7,10 3,57х7,90 62
    3,15х7,50 3,60х7,90 68,19
    3,15х8,00 3,60х8,40 71,06
    3,15х8,50 3,62х8,90 76,7
    3,15х9,00 3,62х9,40 81,92
    3,15х9,50 3,62х9,90 85,5
    3,15х10,00 3,62х10,40 88,36
    3,15х10,60 3,62х11,00 97,25
    3,15х11,20 3,62х11,60 102,54
    3,15х11,80 3,62х12,20 108,35
    3,15х12,50 3,62х12,90 110,34
    3,15х13,20 3,63х13,62 119,96
    3,15х14,00 3,63х14,42 126
    3,35х5,00 3,77х5,37 48,35
    3,35х5,60 3,77х5,97 52,09
    3,35х6,30 3,79х6,67 60,72
    3,35х7,10 3,79х7,90 65,35
    3,35х8,00 3,82х8,40 75,71
    3,35х9,00 3,84х9,40 88,09
    3,35х10,00 3,84х10,40 94,71
    3,35х11,20 3,84х11,60 109,67
    3,35х12,50 3,84х12,90 118,31
    3,35х14,00 3,85х14,42 132
    3,55х5,00 3,97х5,37 52,01
    3,55х5,30 3,97х5,67 54,35
    3,55х5,60 3,97х5,97 56,02
    3,55х6,00 3,99х6,37 60,04
    3,55х6,30 3,99х6,67 65,2
    3,55х6,70 3,99х7,90 70,35
    3,55х7,10 3,99х7,90 72,3
    3,55х7,50 4,02х7,90 75,24
    3,55х8,00 4,02х8,40 81,36
    3,55х8,50 4,04х8,90 87,56
    3,55х9,00 4,04х9,40 92,15
    3,55х9,50 4,04х9,90 94,45
    3,55х10,00 4,04х10,40 101,61
    3,55х10,60 4,04х11,00 109,64
    3,55х11,20 4,04х11,60 112,27
    3,55х11,80 4,04х12,20 117,94
    3,55х12,50 4,04х12,90 126,82
    3,55х13,20 4,05х13,62 137,13
    3,55х14,00 4,05х14,42 142,91
    3,75х5,60 4,17х5,97 60,25
    3,75х6,00 4,19х6,37 69,91
    3,75х7,10 4,19х7,90 75,38
    3,75х8,00 4,22х8,40 87,35
    3,75х9,00 4,24х9,40 99,16
    3,75х12,50 3,75х12,50 136,17
    3,75х14,00 3,75х14,00 153,87
    4,00х5,60 4,00х5,60 63,92
    4,00х6,00 4,00х6,00 68,48
    4,00х6,30 4,00х6,30 74,18
    4,00х6,70 4,00х6,70 80,14
    4,00х7,10 4,00х7,10 83,17
    4,00х7,50 4,00х7,50 85,84
    4,00х8,00 4,00х8,00 92,93
    4,00х8,50 4,00х8,50 100,04
    4,00х9,00 4,00х9,00 105,02
    4,00х9,50 4,00х9,50 108,02
    4,00х10,00 4,00х10,00 116,25
    4,00х10,60 4,00х10,60 125,64
    4,00х11,20 4,00х11,20 129,75
    4,00х11,80 4,00х11,80 135,01
    4,00х12,50 4,00х12,50 145,5
    4,00х13,20 4,00х13,20 157,18
    4,00х14,00 4,00х14,00 166,15
    4,25х6,30 4,25х6,30 78
    4,25х7,10 4,25х7,10 82,15
    4,25х8,00 4,25х8,00 95,13
    4,25х9,00 4,25х9,00 106,75
    4,25х10,00 4,25х10,00 120,52
    4,25х11,20 4,25х11,20 136,78
    4,25х12,50 4,25х12,50 153,3
    4,25х14,00 4,25х14,00 175,64
    4,50х6,30 4,50х6,30 79,75
    4,50х6,70 4,50х6,70 82,33
    4,50х7,10 4,50х7,10 85,44
    4,50х7,50 4,50х7,50 92,22
    4,50х8,00 4,50х8,00 99,59
    4,50х8,50 4,50х8,50 106,97
    4,50х9,00 4,50х9,00 109,17
    4,50х9,50 4,50х9,50 115,74
    4,50х10,00 4,50х10,00 124,53
    4,50х10,60 4,50х10,60 134,45
    4,50х11,20 4,50х11,20 140
    4,50х11,80 4,50х11,80 144,37
    4,50х12,50 4,99х12,97 155,78
    4,50х13,20 5,00х13,69 168,15
    4,50х14,00 5,00х14,49 178,64
    4,75х7,10 5,19х7,57 91,56
    4,75х8,00 5,22х8,47 106,24
    4,75х9,00 5,24х9,47 123,48
    4,75х10,00 5,24х10,47 132
    4,75х11,20 5,24х11,67 153
    4,75х12,50 5,24х12,97 166,13
    4,75х14,00 5,25х14,49 190,68
    5,00х7,10 5,44х7,57 99,36
    5,00х7,50 5,47х7,97 106,4
    5,00х8,00 5,47х8,47 115,12
    5,00х8,50 5,49х8,97 123,84
    5,00х9,00 5,49х9,47 130,17
    5,00х9,50 5,49х9,90 133,71
    5,00х10,00 5,49х10,47 143,83
    5,00х10,60 5,49х11,07 155,41
    5,00х11,20 5,49х11,67 160,16
    5,00х11,80 5,49х12,27 166,92
    5,00х12,50 5,49х12,97 179,87
    5,00х13,20 5,50х13,69 194,21
    5,00х14,00 5,50х14,49 201,32
    5,30х8,00 5,77х8,47 123,99
    5,30х9,00 5,79х9,47 140,21
    5,30х10,00 5,79х10,47 154,88
    5,30х11,20 5,79х11,67 179
    5,30х12,50 5,79х12,97 193,6
    5,30х14,00 5,80х14,49 206,02
    5,60х8,00 6,07х8,47 125,12
    5,60х8,50 6,09х8,97 136,7
    5,60х9,00 6,09х9,47 143,21
    5,60х9,50 6,09х9,90 149,81
    5,60х10,00 6,09х10,47 156,83
    5,60х10,60 6,09х11,07 168,41
    5,60х11,20 6,09х11,67 179,9
    5,60х11,80 6,09х12,27 187,17
    5,60х12,50 6,09х12,97 195,6
    5,60х13,20 6,10х13,69 200,03
    5,60х14,00 6,10х14,49 209,06
