АПСЛДКТ

Стандарт
ТУ 16.К71-257-96
Код ОКП
35 9243 0400, 35 9253 4000
АПСЛДКТ

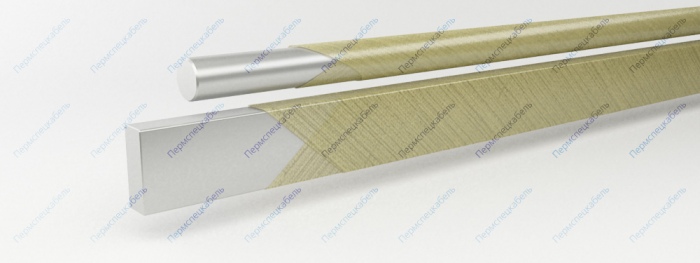

Элементы конструкции

  1. Алюминиевая проволока
    • диаметр от 1,00 до 3,00 мм
    • размер стороны “а” от 1,80 до 5,60 мм и стороны “b” от 3,35 до 14,00 мм
  2. Изоляция из двух слоёв стеклополиэфирных нитей, с подклейкой и пропиткой электроизоляционным глифталевым лаком

Область применения

Провод применяется для изготовления обмоток температурного класса 200: двигателей, трансформаторов, генераторов, электросварочного оборудования и электрической пусковой аппаратуры. Благодаря термическим свойствам провод используется в изготовлении обмоток оборудования подвергаемого длительным перегрузкам в процессе эксплуатации.
Ресурс работы проводов — 20 000 часов. Допускается изготовление других размеров по согласованию с потребителем.
Гарантийный срок хранения проводов — 12 месяцев.

Пробивное напряжение, не менее [В]
"d" до 1,50 350
"d" св. 1,50 мм до 2,12 мм 400
"d" св. 2,12 мм до 3,00 мм 450
"a" до 2,00 мм 400
"а" св. 2,00 мм до 3,75 мм 400
"а" св. 3,75 мм до 5,60 мм 550

Эластичность изоляции, диаметр стержня [мм]
"d" до 1,50 мм 4d
"d" св. 1,50 мм до 3,00 мм 8d
"а" до 2,00 мм и "b" до 6,30 мм 10
"а" св. 2,00 мм до 3,00 мм и "b" до 6,30 мм 15
"а" св. 2,00 мм до 3,00 мм и "b" св. 6,30 мм до 14,00 мм 20
"а" св. 3,00 мм до 5,60 мм и "b" св. 4,25 мм до 6,30 мм 40
"а" св. 3,00 мм до 5,60 мм и "b" св. 6,30 мм до 14,00 мм 60

Механич. прочность изоляции, число двойных ходов иглы, средн./миним.
"d" до 1,50 мм 180/100
"d" св. 1,50 мм до 2,12 мм 180/100
"d" св. 2,12 мм до 3,00 мм 180/100
"b" до 6,00 мм 500/300
"b" св. 6,00 мм до 12,50 мм 500/300
"b" св. 12,50 мм до 14,00 мм 500/300

Относительное удлинение провода при разрыве, не менее [%]
"d" до 2,80 мм 16
"d" св. 2,80 мм до 3,00 мм 18
"а" от 1,80 мм до 5,60 мм 20

Температура окружающей среды, нижний предел [°C] -60
Температурный индекс, [°С] 200
Размер проволоки, мм Макс. размер провода, мм Масса провода, кг/км Размер проволоки, мм Макс. размер провода, мм Масса провода, кг/км
1,00 1,29 2,83 2,65х10,00 3,12х10,40 76,77
1,06 1,35 3,13 2,65х11,20 3,12х11,60 89
1,12 1,41 3,44 2,65х12,50 3,12х12,90 96,06
1,18 1,47 3,77 2,65х14,00 3,13х14,42 110,85
1,25 1,54 4,18 2,80х4,00 3,18х4,37 33,71
1,32 1,61 4,6 2,80х4,25 3,18х4,62 35,72
1,40 1,69 5,11 2,80х4,50 3,20х4,87 36,33
1,45 1,74 5,45 2,80х4,75 3,20х5,12 38,67
1,50 1,79 5,79 2,80х5,00 3,20х5,37 41,88
1,60 1,89 6,61 2,80х5,30 3,20х5,67 45,35
1,70 1,99 7,72 2,80х5,60 3,20х5,97 46,73
1,8 2,09 8,4 2,80х6,00 3,22х6,37 48,54
1,9 2,19 9,36 2,80х6,30 3,22х6,67 52,63
2 2,29 10,05 2,80х6,70 3,22х7,90 56,7
2,12 2,41 11,76 2,80х7,10 3,22х7,90 58,35
2,24 2,6 12,9 2,80х7,50 3,25х7,90 60,77
2,36 2,72 14,18 2,80х8,00 3,25х8,40 65,71
2,5 2,86 16,36 2,80х8,50 3,27х8,90 70,67
2,65 3,01 18,31 2,80х9,00 3,27х9,40 72,38
2,8 3,16 19,16 2,80х9,50 3,27х9,90 76,48
3 3,37 20,17 2,80х10,00 3,27х10,40 82,3
1,80х3,35 2,18х3,66 17,82 2,80х10,60 3,27х11,00 91,4
1,80х3,55 2,18х3,86 19,19 2,80х11,20 3,27х11,60 93,45
1,80х3,75 2,18х4,06 20,64 2,80x12,50 3,27x12,90 102,92
1,80х4,00 2,18х4,31 22,3 2,80х13,20 3,28х13,62 111,07
1,80х4,25 2,18х4,56 22,9 2,80х14,00 3,28х14,42 117,32
1,80х4,50 2,20х4,81 23,94 3,00х4,50 3,40х4,87 38,9
1,80х4,75 2,20х5,06 25,6 3,00х5,00 3,40х5,37 45,25
1,80х5,00 2,20х5,31 27,77 3,00x5,60 3,40x5,97 48,72
1,80х5,30 2,20х5,61 28,5 3,00х6,30 3,42х6,67 56,54
1,80х5,60 2,20х5,91 29,98 3,00х7,10 3,42х7,90 61,17
1,80х6,00 2,22х6,31 32,24 3,00х8,00 3,45х8,40 70,71
1,80х6,30 2,22х6,61 34,97 3,00х9,00 3,47х9,40 81,92
1,80х6,70 2,22х7,04 37,7 3,00х10,00 3,47х10,40 88,36
1,80х7,10 2,22х7,44 38,7 3,00х11,20 3,47х11,60 102,54
1,80х7,50 2,25х7,84 40,68 3,00х12,50 3,47х12,90 110,34
1,80х8,00 2,25х8,34 44 3,00х14,00 3,48х14,42 126
1,80х8,50 2,27х8,84 47,32 3,15х4,50 3,92х4,87 39,6
1,80х9,00 2,27х9,34 48,9 3,15х4,75 3,92х5,12 42,3
1,80х9,50 2,27х9,84 50,71 3,15х5,00 3,92х5,37 46,15
1,80х10,00 2,27х10,34 54,64 3,15х5,30 3,92х5,67 47,35
1,80х10,60 2,27х10,94 58,8 3,15х5,60 3,92х5,97 48,95
1,80х11,20 2,27х11,54 61,8 3,15х6,00 3,57х6,37 53,17
1,80х11,80 2,27х12,14 62,21 3,15х6,30 3,57х6,67 57,05
1,80х12,50 2,27х12,84 67 3,15х6,70 3,57х7,90 59,94
1,80х13,20 2,28х13,56 74,32 3,15х7,10 3,57х7,90 62
1,80х14,00 2,28х14,31 76,8 3,15х7,50 3,60х7,90 68,19
1,90х3,55 2,28х3,86 20,58 3,15х8,00 3,60х8,40 71,06
1,90х4,00 2,28х4,31 22,11 3,15х8,50 3,62х8,90 76,7
1,90х4,50 2,30х4,81 26,74 3,15х9,00 3,62х9,40 81,92
1,90х5,00 2,30х5,31 29,8 3,15х9,50 3,62х9,90 85,5
1,90х5,60 2,30х5,91 32,09 3,15х10,00 3,62х10,40 88,36
1,90х6,30 2,32х6,61 37,48 3,15х10,60 3,62х11,00 97,25
1,90х7,10 2,32х7,44 40,49 3,15х11,20 3,62х11,60 102,54
1,90х8,00 2,35х8,34 46,78 3,15х11,80 3,62х12,20 108,35
1,90х9,00 2,37х9,34 50,39 3,15х12,50 3,62х12,90 110,34
1,90х10,00 2,37х10,34 58,5 3,15х13,20 3,63х13,62 119,96
1,90х11,20 2,37х11,54 65,93 3,15х14,00 3,63х14,42 126
1,90х12,50 2,37х12,84 71,65 3,35х5,00 3,77х5,37 48,35
1,90х14,00 2,38х14,31 80,35 3,35х5,60 3,77х5,97 52,09
2,00х3,35 2,38х3,66 20,17 3,35х6,30 3,79х6,67 60,72
2,00х3,55 2,38х3,86 21,68 3,35х7,10 3,79х7,90 65,35
2,00х3,75 2,38х4,06 24,05 3,35х8,00 3,82х8,40 75,71
2,00х4,00 2,38х4,31 25,28 3,35х9,00 3,84х9,40 88,09
2,00х4,25 2,38х4,56 26,3 3,35х10,00 3,84х10,40 94,71
2,00х4,50 2,40х4,81 27,16 3,35х11,20 3,84х11,60 109,67
2,00х4,75 2,40х5,06 29,05 3,35х12,50 3,84х12,90 118,31
2,00х5,00 2,40х5,31 31,47 3,35х14,00 3,85х14,42 132
2,00х5,30 2,40х5,61 32,5 3,55х5,00 3,97х5,37 52,01
2,00х5,60 2,40х5,91 34,4 3,55х5,30 3,97х5,67 54,35
2,00х6,00 2,42х6,31 36,51 3,55х5,60 3,97х5,97 56,02
2,00х6,30 2,42х6,61 39,52 3,55х6,00 3,99х6,37 60,04
2,00х6,70 2,42х7,04 42,78 3,55х6,30 3,99х6,67 65,2
2,00х7,10 2,42х7,44 43,2 3,55х6,70 3,99х7,90 70,35
2,00х7,50 2,45х7,84 45,77 3,55х7,10 3,99х7,90 72,3
2,00х8,00 2,45х8,34 49,64 3,55х7,50 4,02х7,90 75,24
2,00х8,50 2,47х8,84 53,51 3,55х8,00 4,02х8,40 81,36
2,00х9,00 2,47х9,34 55,2 3,55х8,50 4,04х8,90 87,56
2,00х9,50 2,47х9,84 57,7 3,55х9,00 4,04х9,40 92,15
2,00х10,00 2,47х10,34 62,15 3,55х9,50 4,04х9,90 94,45
2,00х10,60 2,47х10,94 67,22 3,55х10,00 4,04х10,40 101,61
2,00х11,20 2,47х11,54 69,9 3,55х10,60 4,04х11,00 109,64
2,00х11,80 2,47х12,14 72,27 3,55х11,20 4,04х11,60 112,27
2,00х12,50 2,47х12,84 77,93 3,55х11,80 4,04х12,20 117,94
2,00х13,20 2,48х13,56 83,06 3,55х12,50 4,04х12,90 126,82
2,00х14,00 2,48х14,31 88,15 3,55х13,20 4,05х13,62 137,13
2,12х3,55 2,50х3,92 21,05 3,55х14,00 4,05х14,42 142,91
2,12х4,00 2,50х4,37 25,36 3,75х5,60 4,17х5,97 60,25
2,12х4,50 2,52х4,87 27,39 3,75х6,00 4,19х6,37 69,91
2,12х5,00 2,52х5,37 31,95 3,75х7,10 4,19х7,90 75,38
2,12х5,60 2,52х5,97 34,8 3,75х8,00 4,22х8,40 87,35
2,12х6,30 2,54х6,67 39,83 3,75х9,00 4,24х9,40 99,16
2,12х7,10 2,54х7,90 42,95 3,75х12,50 3,75х12,50 136,17
2,12х8,00 2,57х8,40 43,4 3,75х14,00 3,75х14,00 153,87
2,12х9,00 2,59х9,40 55,63 4,00х5,60 4,00х5,60 63,92
2,12х10,00 2,59х10,40 62,58 4,00х6,00 4,00х6,00 68,48
2,12х11,20 2,59х11,60 67,3 4,00х6,30 4,00х6,30 74,18
2,12х12,50 2,59х12,90 77,98 4,00х6,70 4,00х6,70 80,14
2,12х14,00 2,60х14,42 88,45 4,00х7,10 4,00х7,10 83,17
2,24х3,35 2,62х3,72 21,67 4,00х7,50 4,00х7,50 85,84
2,24х3,55 2,62х3,92 23,35 4,00х8,00 4,00х8,00 92,93
2,24х3,75 2,62х4,12 25,71 4,00х8,50 4,00х8,50 100,04
2,24х4,00 2,62х4,37 27,15 4,00х9,00 4,00х9,00 105,02
2,24х4,25 2,62х4,62 28,3 4,00х9,50 4,00х9,50 108,02
2,24х4,50 2,64х4,87 29,14 4,00х10,00 4,00х10,00 116,25
2,24х4,75 2,64х5,12 31,05 4,00х10,60 4,00х10,60 125,64
2,24х5,00 2,64х5,37 33,71 4,00х11,20 4,00х11,20 129,75
2,24х5,30 2,64х5,67 36,39 4,00х11,80 4,00х11,80 135,01
2,24х5,60 2,64х5,97 37 4,00х12,50 4,00х12,50 145,5
2,24х6,00 2,66х6,37 39,04 4,00х13,20 4,00х13,20 157,18
2,24х6,30 2,66х6,67 42,58 4,00х14,00 4,00х14,00 166,15
2,24х6,70 2,66х7,90 45,85 4,25х6,30 4,25х6,30 78
2,24х7,10 2,66х7,90 48 4,25х7,10 4,25х7,10 82,15
2,24х7,50 2,69х7,90 49,1 4,25х8,00 4,25х8,00 95,13
2,24х8,00 2,69х8,40 53,23 4,25х9,00 4,25х9,00 106,75
2,24х8,50 2,71х8,90 57,05 4,25х10,00 4,25х10,00 120,52
2,24х9,00 2,71х9,40 58,6 4,25х11,20 4,25х11,20 136,78
2,24х9,50 2,71х9,90 60,61 4,25х12,50 4,25х12,50 153,3
2,24х10,00 2,71х10,40 66,57 4,25х14,00 4,25х14,00 175,64
2,24х10,60 2,71х11,00 71,91 4,50х6,30 4,50х6,30 79,75
2,24х11,20 2,71х11,60 75,3 4,50х6,70 4,50х6,70 82,33
2,24х11,80 2,71х12,20 77,24 4,50х7,10 4,50х7,10 85,44
2,24х12,50 2,71х12,90 83,42 4,50х7,50 4,50х7,50 92,22
2,24х13,20 2,72х13,62 88,79 4,50х8,00 4,50х8,00 99,59
2,24х14,00 2,72х14,42 95 4,50х8,50 4,50х8,50 106,97
2,36х3,55 2,74х3,92 24,17 4,50х9,00 4,50х9,00 109,17
2,36х4,00 2,74х4,37 28,1 4,50х9,50 4,50х9,50 115,74
2,36х4,50 2,76х4,87 30,65 4,50х10,00 4,50х10,00 124,53
2,36х5,00 2,76х5,37 35,12 4,50х10,60 4,50х10,60 134,45
2,36х5,60 2,76х5,97 40 4,50х11,20 4,50х11,20 140
2,36х6,30 2,78х6,67 45,32 4,50х11,80 4,50х11,80 144,37
2,36х7,10 2,78х7,90 49,96 4,50х12,50 4,99х12,97 155,78
2,36х8,00 2,81х8,40 57,01 4,50х13,20 5,00х13,69 168,15
2,36х9,00 2,83х9,40 64,32 4,50х14,00 5,00х14,49 178,64
2,36х10,00 2,83х10,40 71,05 4,75х7,10 5,19х7,57 91,56
2,36х11,20 2,83х11,60 77,93 4,75х8,00 5,22х8,47 106,24
2,36х12,50 2,83х12,90 89,13 4,75х9,00 5,24х9,47 123,48
2,36х14,00 2,84х14,42 101,18 4,75х10,00 5,24х10,47 132
2,50х3,55 2,88х3,92 25,14 4,75х11,20 5,24х11,67 153
2,50х3,75 2,88х4,12 27,68 4,75х12,50 5,24х12,97 166,13
2,50х4,00 2,88х4,37 29,23 4,75х14,00 5,25х14,49 190,68
2,50х4,25 2,88х4,62 30,12 5,00х7,10 5,44х7,57 99,36
2,50х4,50 2,90х4,87 31,26 5,00х7,50 5,47х7,97 106,4
2,50х4,75 2,90х5,12 33,58 5,00х8,00 5,47х8,47 115,12
2,50х5,00 2,90х5,37 36,25 5,00х8,50 5,49х8,97 123,84
2,50х5,30 2,90х5,67 39,18 5,00х9,00 5,49х9,47 130,17
2,50х5,60 2,90х5,97 40,05 5,00х9,50 5,49х9,90 133,71
2,50х6,00 2,92х6,37 42,12 5,00х10,00 5,49х10,47 143,83
2,50х6,30 2,92х6,67 45,65 5,00х10,60 5,49х11,07 155,41
2,50х6,70 2,92х7,90 49,19 5,00х11,20 5,49х11,67 160,16
2,50х7,10 2,92х7,90 50,1 5,00х11,80 5,49х12,27 166,92
2,50х7,50 2,95х7,90 52,99 5,00х12,50 5,49х12,97 179,87
2,50х8,00 2,95х8,40 57,13 5,00х13,20 5,50х13,69 194,21
2,50х8,50 2,97х8,90 61,54 5,00х14,00 5,50х14,49 201,32
2,50х9,00 2,97х9,40 64,83 5,30х8,00 5,77х8,47 123,99
2,50х9,50 2,97х9,90 66,53 5,30х9,00 5,79х9,47 140,21
2,50х10,00 2,97х10,40 71,54 5,30х10,00 5,79х10,47 154,88
2,50х10,60 2,97х11,00 77,4 5,30х11,20 5,79х11,67 179
2,50х11,20 2,97х11,60 78,15 5,30х12,50 5,79х12,97 193,6
2,50х11,80 2,97х12,20 83 5,30х14,00 5,80х14,49 206,02
2,50х12,50 2,97х12,97 89,47 5,60х8,00 6,07х8,47 125,12
2,50х13,20 2,98х13,62 96,52 5,60х8,50 6,09х8,97 136,7
2,50х14,00 2,98х14,42 101,83 5,60х9,00 6,09х9,47 143,21
2,65х4,00 3,03х4,37 31,45 5,60х9,50 6,09х9,90 149,81
2,65х4,50 3,05х4,87 33,79 5,60х10,00 6,09х10,47 156,83
2,65х5,00 3,05х5,37 39,06 5,60х10,60 6,09х11,07 168,41
2,65х5,60 3,05х5,97 42,27 5,60х11,20 6,09х11,67 179,9
2,65х5,30 3,07х5,67 49,01 5,60х11,80 6,09х12,27 187,17
2,65х7,10 3,07х7,90 53,09 5,60х12,50 6,09х12,97 195,6
2,65х8,00 3,10х8,40 61,29 5,60х13,20 6,10х13,69 200,03
2,65х9,00 3,12х9,40 71,5 5,60х14,00 6,10х14,49 209,06
