Провода обмоточные

ППИПК-3

Стандарт
ТУ 16-705.035-82
Код ОКП
35 9228 6000

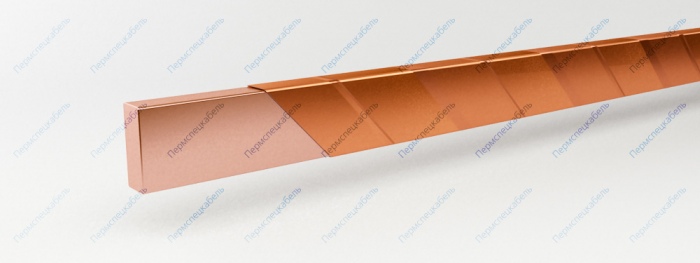

ППИПК-3

Элементы конструкции

  1. Медная проволока сечением от 9 до 30 кв. мм
    • размер стороны “а” от 1,40 до 4,00 мм и стороны “b” от 5,30 до 11,20 мм
  2. Изоляция из двух слоёв полиимидно-фторопластовых плёнок, номинальная удвоенная толщина изоляции (A-a, B-b) 0,35 мм

Область применения

Провод применяется для изготовления статорных обмоток электрических машин температурного класса "C": тяговые двигатели большегрузных самосвалов, магистральных электровозов, тепловозов, электробуров и прокатных станов. Благодаря высоким электрическим, механическим характеристикам и химической устойчивости провод обеспечивает высокую степень надёжности изделий работающих в крайне тяжелых условиях эксплуатации: значительные долговременные перегрузки, вибрация, повышенная влажность и жидкие агрессивные среды. Провод допускает пропитку лаками и компаундирование готовой обмотки. Ресурс работы проводов — 20000 часов.

Гарантийный срок хранения проводов — 12 месяцев.

Механич. прочность изоляции, число двойных ходов иглы, средн./миним. 400/350
Пробивное напряжение, миним./средн. не менее [кВ] 5/6
Температура окружающей среды, нижний предел [°C] -60
Температурный индекс, [°С] 200
Эластичность изоляции, диаметр стержня [мм] 4B
