ПЭТВ-2

Стандарт
ТУ 16-705.110-79, МЭК 60317-34
Код ОКП
35 9115 0400

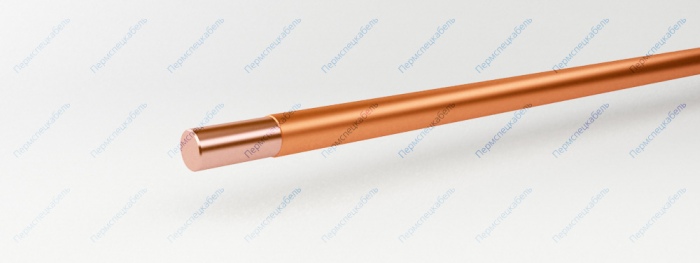

ПЭТВ-2

Элементы конструкции

  1. Медная проволока диаметром от 0,063 до 2,500 мм
  2. Изоляция из полиэфирного лака (тип 2)

Область применения

Провод применяется для изготовления обмоток температурного класса "В": измерительных и регистрирующих приборов, телефонных капсюлей, двигателей малой мощности, электромагнитов и сухих трансформаторов. Провод обладает отличными механическими свойствами, эти свойства позволяют использовать провод для механизированной намотки. Ресурс работы проводов — 20000 часов.

Гарантийный срок хранения проводов — 12 месяцев.

Устойчивы к растворителям 60% уайт-спирита, 30% ксилола, 10% бутанола и к кипящей воде.

Температура окружающей среды, нижний предел [°C] -60
Температурный индекс, [°С] 130 (B)
Термопластичный поток, [°С] 200
Диаметр проводника, мм Макс. диаметр провода, мм Масса провода, кг/км
0,063 0,085 0,033
0,071 0,095 0,0398
0,08 0,105 0,0509
0,09 0,117 0,0634
0,1 0,129 0,0774
0,112 0,148 0,0953
0,12 0,153 0,1042
0,125 0,159 0,1129
0,13 0,165 0,122
0,14 0,176 0,147
0,15 0,19 0,1688
0,16 0,199 0,1945
0,17 0,21 0,2196
0,18 0,222 0,2437
0,19 0,234 0,2713
0,2 0,245 0,2985
0,21 0,258 0,3279
0,224 0,272 0,3752
0,236 0,285 0,4165
0,25 0,301 0,4664
0,265 0,319 0,524
0,28 0,334 0,5807
0,3 0,355 0,6666
0,315 0,371 0,7075
0,335 0,393 0,7999
0,355 0,414 0,8961
0,38 0,441 1,0268
0,4 0,462 1,1733
0,425 0,489 1,3245
0,45 0,516 1,4879
0,475 0,543 1,6574
0,5 0,569 1,8271
0,53 0,601 2,0529
0,56 0,632 2,2802
0,6 0,676 2,6176
0,63 0,706 2,8723
0,67 0,749 3,2486
0,69 0,77 3,4454
0,71 0,79 3,65
0,75 0,832 4,0646
0,77 0,854 4,2843
0,8 0,885 4,6337
0,83 0,916 4,9877
0,85 0,937 5,2194
0,9 0,99 5,84
0,93 1,02 6,2358
0,95 1,041 6,4954
1 1,093 7,1857
1,06 1,155 8,0856
1,08 1,176 8,3936
1,12 1,217 9,0116
1,18 1,279 9,9879
1,25 1,351 11,1904
1,32 1,423 12,4613
1,4 1,506 14,0306
0,45 1,557 15,3572
1,5 1,608 16,0787
1,56 1,67 17,3907
1,6 1,711 18,2664
1,7 1,813 20,5936
1,8 1,916 23,1026
1,9 2,018 25,7112
2 2,12 28,4593
2,12 2,243 31,9414
2,24 2,366 35,6765
2,36 2,488 39,5631
2,44 2,57 43,1812
2,5 2,631 44,3517
