ПЭТВМ

Стандарт
ТУ 16-505.370-78
Код ОКП
35 9115 0800

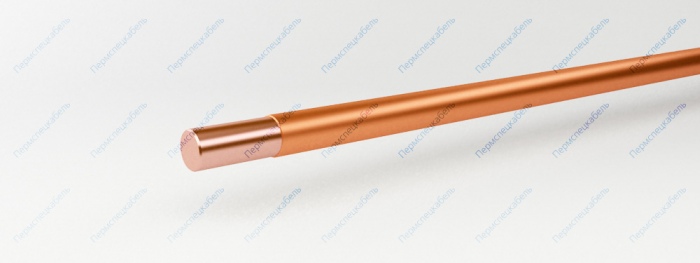

ПЭТВМ

Элементы конструкции

  1. Медная проволока диаметром от 0,250 до 1,400 мм
  2. Изоляция из полиэфирного лака (тип 3)

Область применения

Провод применяется для изготовления обмоток температурного класса "В": двигателей малой и средней мощности, генераторов и сухих трансформаторов. Улучшенные термические свойства в классе "В" провода обеспечивают высокую степень надёжности изделия при кратковременных нагрузках. Провод обладает отличными механическими свойствами, эти свойства позволяют использовать провод для механизированной намотки. Ресурс работы проводов — 20000 часов.

Гарантийный срок хранения проводов — 12 месяцев.

Устойчивы к растворителям толуол.

Температура окружающей среды, нижний предел [°C] -60
Температурный индекс, [°С] 130 (B)
Термопластичный поток, [°С] 200
Диаметр проводника, мм Макс. диаметр провода, мм Масса провода, кг/км
0,25 0,31 0,4603
0,265 0,325 0,5154
0,28 0,34 0,5154
0,3 0,36 0,6566
0,315 0,375 0,7223
0,335 0,395 0,8148
0,355 0,425 0,9128
0,38 0,45 1,0517
0,4 0,47 1,1627
0,425 0,495 1,3093
0,45 0,52 1,4647
0,475 0,545 1,6388
0,5 0,58 1,8126
0,53 0,61 2,0321
0,56 0,64 2,2641
0,6 0,68 2,5995
0,63 0,72 2,8612
0,67 0,76 3,223
0,69 0,78 3,4221
0,71 0,8 3,6201
0,75 0,84 4,0333
0,77 0,86 4,2669
0,8 0,89 4,6019
0,83 0,92 4,9468
0,86 0,94 5,1892
0,9 0,99 5,8082
0,93 1,02 6,1981
0,95 1,041 6,4553
1 1,11 7,1633
1,06 1,17 8,0364
1,08 1,19 8,3386
1,12 1,23 8,9598
1,18 1,29 9,9334
1,25 1,36 11,1328
1,32 1,43 12,4007
1,4 1,51 13,9334
