Провода обмоточные

ПЭТВСДТ

Стандарт
ТУ 16.К71-020-96
Код ОКП
35 9129 4000
ПЭТВСДТ

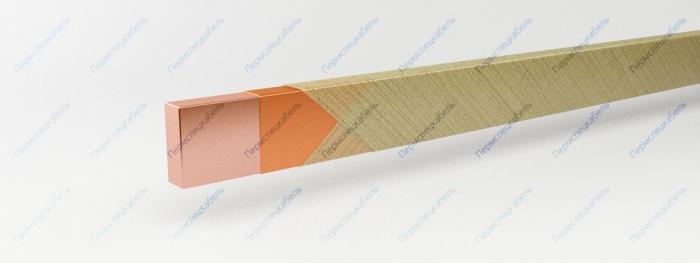

Элементы конструкции

  1. Медная проволока:
    • размер стороны “а” от 1,32 до 4,00 мм и стороны “b” от 5,60 до 7,10 мм;
  2. Утонённая изоляция из полиэфирного лака;
  3. Утонённая изоляция из двух слоёв стеклянных нитей, с подклейкой и пропиткой электроизоляционным глифталевым лаком.

Область применения

Провод применяется для изготовления обмоток температурного класса "F": тяговых двигателей и трансформаторов. Высокие электрические свойства провода обеспечивают высокую степень надёжности оборудования и позволяют использовать провод в обмотках высоковольтных электрических машин подверженных длительным перегрузкам в процессе эксплуатации. Ресурс работы проводов - 20000 часов.

Гарантийный срок хранения проводов - 6 месяцев.

Провод является аналогом провода изготавливаемого согласно МЭК 60317-32.

Эластичность изоляции, диаметр стержня [мм]
"а" - 1,32 мм 10
"а" - 3,55 мм 120
"а" - 4,00 мм 60

Механич. прочность изоляции, число двойных ходов иглы, средн./миним. 300/220
Относительное удлинение провода при разрыве, не менее [%] 32
Пробивное напряжение [В] 900
Температура окружающей среды, нижний предел [°C] -60
Температурный индекс, [°С] 155
Размер проволоки, мм Макс. размер провода, мм Масса провода, кг/км
1,32х5,60 1,80х6,00 67,9
3,55х7,10 4,07х7,47 226,9
4,00х5,60 4,50х5,97 198,6
