    Провода обмоточные ПЭТВСДТ-1

    Кабельная продукция / Провода обмоточные

    ПЭТВСДТ-1

    Стандарт
    ТУ 16.К09-123-2002
    Код ОКП
    35 9100
    ПЭТВСДТ-1

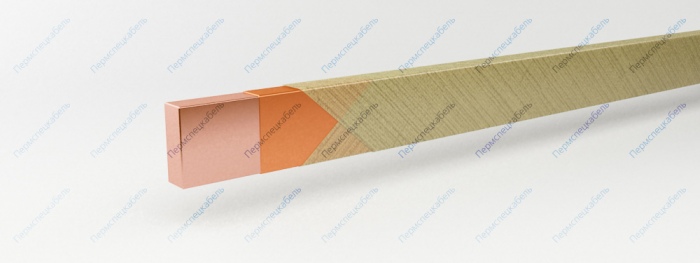

    Элементы конструкции

    1. Медная проволока
      • размер стороны "а" от 0,90 до 4,50 мм и стороны "b" от 2,12 до 11,20 мм
    2. Изоляция из высокопрочной эмали на основе полиэфира
    3. Утонённая изоляция из двух слоёв стеклянных нитей с пропиткой эпоксидно-полиэфирным лаком

    Область применения

    Провод применяется для изготовления обмоток температурного класса "F". Повышенные электрические и механические свойства провода обеспечивают высокую степень надёжности оборудования и позволяют их использовать в обмотках вращающихся электрических машин, тяговых двигателей и сухих трансформаторов, подверженных длительным перегрузкам в процессе эксплуатации. Покрытие из эпоксидного лака повышает совместимость пропиточных составов с электроизоляционными материалами, используемыми в проводе. Гарантийный срок хранения — 6 месяцев.

    Относительное удлинение провода при разрыве, не менее [%]
    "а" до 1,25 30
    "а" свыше 1,25 32

    Эластичность изоляции
    "a" "b" диаметр стержня [мм]
    1,0 - 1,32 2,0 - 6,3 10
    1,4 - 1,9 3,15 - 6,3 15
    2,0 - 2,8 3,15 - 6,3 20
    0,9 - 2,8 6,7 - 10 40
    3,0 - 4,0 4,5 - 6,3 60
    3,0 - 4,5 6,7 - 11,2 120

    Механич. прочность изоляции, число двойных ходов иглы, средн./миним. 300/200
    Пробивное напряжение [В] 1000
    Температура окружающей среды, нижний предел [°C] -60
    Температурный индекс, [°С] 155
    Размер проволоки, мм Макс. размер провода, мм Масса провода, кг/км Размер проволоки, мм Макс. размер провода, мм Масса провода, кг/км
    1,00x2,12 1,48x2,47 19 1,00x2,80 1,48x3,15 25,4
    1,00x2,24 1,48x2,59 20,1 1,00x3,00 1,48x3,35 27,3
    1,00x2,36 1,48x2,71 21,3 1,00x3,15 1,48x3,50 28,8
    1,00x2,50 1,48x2,85 22,6 1,00x3,35 1,50x3,70 30,7
    1,00x2,65 1,48x3,00 24 1,00x3,55 1,50x3,90 32,6
    1,00x3,75 1,50x4,10 34,5 1,18x2,24 1,66x2,59 23,8
    1,00x4,00 1,50x4,35 36,8 1,18x2,50 1,66x2,85 26,7
    1,00x4,25 1,50x4,60 39,2 1,18x2,80 1,66x3,15 30
    1,00x4,50 1,50x4,85 41,6 1,18x3,15 1,66x3,50 33,9
    1,00x4,75 1,50x5,10 44 1,18x3,55 1,68x3,90 38,4
    1,00x5,00 1,50x5,35 46,3 1,18x4,00 1,68x4,35 43,3
    1,00x5,30 1,50x5,65 49,2 1,18x4,50 1,68x4,85 48,9
    1,00x5,60 1,50x5,95 52 1,18x5,00 1,68x5,35 54,4
    1,00x6,00 1,50x6,35 55,8 1,18x5,60 1,68x5,95 61,1
    1,00x6,30 1,50x6,67 58,7 1,18x6,30 1,68x6,67 68,9
    1,00x6,70 1,50x7,05 62,5 1,18x7,10 1,68x7,45 77,7
    1,00x7,10 1,50x7,45 66,3 1,18x8,00 1,68x8,37 87,7
    1,00x7,50 1,50x7,87 70,1 1,25x2,12 1,73x2,47 23,8
    1,00x8,00 1,50x8,37 74,8 1,25x2,24 1,73x2,59 25,2
    1,06x2,24 1,54x2,59 21,4 1,25x2,36 1,73x2,71 26,7
    1,06x2,50 1,54x2,85 24 1,25x2,50 1,73x2,85 28,3
    1,06x2,80 1,54x3,15 27 1,25x2,65 1,73x3,00 30,1
    1,06x3,15 1,54x3,50 30,5 1,25x2,80 1,73x3,15 31,8
    1,06x3,55 1,54x3,90 34,5 1,25x3,00 1,73x3,35 34,2
    1,06x4,00 1,54x4,35 39 1,25x3,15 1,73x3,50 35,9
    1,06x4,50 1,54x4,85 44 1,25x3,35 1,75x3,70 38,3
    1,06x5,00 1,54x5,35 49 1,25x3,55 1,75x3,90 40,6
    1,06x5,60 1,54x5,95 55,1 1,25x3,75 1,75x4,10 42,9
    1,06x6,30 1,59x6,67 62,1 1,25x4,00 1,75x4,35 45,9
    1,06x7,10 1,59x7,45 70,1 1,25x4,25 1,75x4,60 48,8
    1,06x8,00 1,59x8,37 79,1 1,25x4,50 1,75x4,85 51,7
    1,12x2,12 1,60x2,47 21,3 1,25x4,75 1,75x5,10 54,7
    1,12x2,24 1,60x2,59 22,6 1,25x5,00 1,75x5,35 57,6
    1,12x2,36 1,60x2,71 23,8 1,25x5,30 1,75x5,65 61,1
    1,12x2,50 1,60x2,85 25,3 1,25x5,60 1,75x5,95 64,6
    1,12x2,65 1,60x3,00 26,9 1,25x6,00 1,75x6,35 69,3
    1,12x2,80 1,60x3,15 28,5 1,25x6,30 1,75x6,67 72,8
    1,12x3,00 1,60x3,35 30,6 1,25x6,70 1,75x7,05 77,5
    1,12x3,15 1,60x3,50 32,2 1,25x7,10 1,75x7,45 82,2
    1,12x3,35 1,60x3,70 34,3 1,25x7,50 1,75x7,87 86,9
    1,12x3,55 1,60x3,90 36,4 1,25x8,00 1,75x8,37 92,8
    1,12x3,75 1,60x4,10 38,5 1,25x8,50 1,75x8,87 98,6
    1,12x4,00 1,60x4,35 41,2 1,32x2,24 1,80x2,59 26,7
    1,12x4,25 1,60x4,60 43,8 1,32x2,50 1,80x2,85 29,9
    1,12x4,50 1,60x4,85 46,5 1,32x2,80 1,80x3,15 33,6
    1,12x4,75 1,62x5,10 49,1 1,32x3,15 1,80x3,50 37,9
    1,12x5,00 1,62x5,35 51,7 1,32x3,55 1,82x3,90 42,9
    1,12x5,30 1,62x5,65 54,9 1,32x4,00 1,82x4,35 48,4
    1,12x5,60 1,62x5,95 58,1 1,32x4,50 1,82x4,85 54,6
    1,12x6,00 1,62x6,35 62,3 1,32x5,00 1,82x5,35 60,7
    1,12x6,30 1,62x6,67 65,5 1,32x5,60 1,82x5,95 68,2
    1,12x6,70 1,62x7,05 69,7 1,32x6,30 1,82x6,67 76,8
    1,12x7,10 1,62x7,45 73,9 1,32x7,10 1,82x7,45 86,7
    1,12x7,50 1,62x7,87 78,1 1,32x8,00 1,82x8,37 97,8
    1,12x8,00 1,62x8,37 83,4 1,40x2,12 1,88x2,47 26,8
    1,12x8,50 1,62x8,87 88,7 1,40x2,24 1,88x2,59 28,3
    1,40x2,36 1,88x2,71 29,9 1,60x4,50 2,10x4,85 65,9
    1,40x2,50 1,88x2,85 31,7 1,60x4,75 2,10x5,10 69,7
    1,40x2,65 1,88x3,00 33,7 1,60x5,00 2,10x5,35 73,4
    1,40x2,80 1,88x3,15 35,6 1,60x5,30 2,10x5,65 77,8
    1,40x3,00 1,88x3,35 38,2 1,60x5,60 2,10x5,95 82,3
    1,40x3,15 1,88x3,50 40,2 1,60x6,00 2,10x6,35 88,2
    1,40x3,35 1,90x3,70 42,8 1,60x6,30 2,10x6,67 92,6
    1,40x3,55 1,90x3,90 45,4 1,60x6,70 2,10x7,05 98,6
    1,40x3,75 1,90x4,10 48 1,60x7,10 2,10x7,45 104,5
    1,40x4,00 1,90x4,35 51,3 1,60x7,50 2,10x7,87 110,4
    1,40x4,25 1,90x4,60 54,6 1,60x8,00 2,10x8,37 117,9
    1,40x4,50 1,90x4,85 57,8 1,60x8,50 2,10x8,87 125,3
    1,40x4,75 1,90x5,10 61,3 1,60x9,00 2,10x9,37 132,7
    1,40x5,00 1,90x5,35 64,4 1,60x9,50 2,10x9,87 140,1
    1,40x5,30 1,90x5,65 68,3 1,60x10,0 2,10x10,37 147,5
    1,40x5,60 1,90x5,95 72,2 1,70x2,50 2,18x2,85 37,4
    1,40x6,00 1,90x6,35 77,4 1,70x2,80 2,18x3,15 42,1
    1,40x6,30 1,90x6,67 81,3 1,70x3,15 2,18x3,50 47,6
    1,40x6,70 1,90x7,05 86,5 1,70x3,55 2,20x3,90 53,9
    1,40x7,10 1,90x7,45 91,8 1,70x4,00 2,20x4,35 61
    1,40x7,50 1,90x7,87 97 1,70x4,50 2,20x4,85 68,8
    1,40x8,00 1,90x8,37 103,5 1,70x5,00 2,20x5,35 76,7
    1,40x8,50 1,90x8,87 110 1,70x5,60 2,20x5,95 86,1
    1,40x9,00 1,90x9,37 116,6 1,70x6,30 2,20x6,67 97,1
    1,40x9,50 1,90x9,87 123,1 1,70x7,10 2,20x7,45 109,7
    1,40x10,0 1,90x10,37 129,6 1,70x8,00 2,20x8,37 123,8
    1,50x2,24 1,98x2,59 30,4 1,70x9,00 2,20x9,37 139,6
    1,50x2,50 1,98x2,85 34 1,70x10,0 2,20x10,37 155,3
    1,50x2,80 1,98x3,15 38,2 1,80x2,50 2,28x2,85 39,7
    1,50x3,15 1,98x3,50 43,1 1,80x2,65 2,28x3,00 42,2
    1,50x3,55 1,98x3,90 48,6 1,80x2,80 2,28x3,15 44,7
    1,50x4,00 1,98x4,35 54,9 1,80x3,00 2,28x3,35 48
    1,50x4,50 1,98x4,85 61,9 1,80x3,15 2,28x3,50 50,5
    1,50x5,00 1,98x5,35 68,9 1,80x3,35 2,30x3,70 53,8
    1,50x5,60 1,98x5,95 77,2 1,80x3,55 2,30x3,90 57,1
    1,50x6,30 1,98x6,67 87 1,80x3,75 2,30x4,10 60,4
    1,50x7,10 1,98x7,45 98,1 1,80x4,00 2,30x4,35 64,6
    1,50x8,00 1,98x8,37 110,7 1,80x4,25 2,30x4,60 68,7
    1,50x9,00 1,98x9,37 124,6 1,80x4,50 2,30x4,85 72,9
    1,50x10,0 1,98x10,37 138,6 1,80x4,75 2,30x5,10 77
    1,60x2,24 2,08x2,59 32,4 1,80x5,00 2,30x5,35 81,2
    1,60x2,36 2,08x2,71 34,2 1,80x5,30 2,30x5,65 86,2
    1,60x2,50 2,08x2,85 36,3 1,80x5,60 2,30x5,95 91,2
    1,60x2,65 2,08x3,00 38,5 1,80x6,00 2,30x6,35 97,8
    1,60x2,80 2,08x3,15 40,7 1,80x6,30 2,30x6,67 102,8
    1,60x3,00 2,08x3,35 43,7 1,80x6,70 2,30x7,05 109,4
    1,60x3,15 2,08x3,50 45,9 1,80x7,10 2,30x7,45 116,1
    1,60x3,35 2,10x3,70 48,9 1,80x7,50 2,30x7,87 122,7
    1,60x3,55 2,10x3,90 51,9 1,80x8,00 2,30x8,37 131
    1,60x3,75 2,10x4,10 54,8 1,80x8,50 2,30x8,87 139,3
    1,60x4,00 2,10x4,35 58,5 1,80x9,00 2,30x9,37 147,6
    1,60x4,25 2,10x4,60 62,2 1,80x9,50 2,30x9,87 155,9
    1,80x10,0 2,30x10,37 164,2 2,24x4,00 2,74x4,40 80,5
    1,90x2,80 2,38x3,15 47,2 2,24x4,25 2,74x4,65 85,6
    1,90x3,15 2,38x3,50 53,3 2,24x4,50 2,74x4,90 90,8
    1,90x3,55 2,40x3,90 60,3 2,24x4,75 2,74x5,15 95,9
    1,90x4,00 2,40x4,35 68,2 2,24x5,00 2,74x5,40 101
    1,90x4,50 2,40x4,85 77 2,24x5,30 2,74x5,70 107,2
    1,90x5,00 2,40x5,35 85,7 2,24x5,60 2,74x6,00 113,4
    1,90x5,60 2,40x5,95 96,2 2,24x6,00 2,74x6,40 121,6
    1,90x6,30 2,40x6,67 108,4 2,24x6,30 2,74x6,72 127,7
    1,90x7,10 2,40x7,45 122,4 2,24x6,70 2,74x7,12 135,9
    1,90x7,50 2,40x7,87 129,4 2,24x7,10 2,74x7,52 144,1
    1,90x8,00 2,40x8,37 138,2 2,24x7,50 2,74x7,92 152,3
    1,90x9,00 2,40x9,37 155,7 2,24x8,00 2,74x8,42 162,6
    1,90x10,0 2,40x10,37 173,2 2,24x8,50 2,74x8,92 172,9
    2,00x2,80 2,48x3,15 49,8 2,24x9,00 2,74x9,42 183,1
    2,00x3,00 2,48x3,35 53,4 2,24x9,50 2,74x9,92 193,4
    2,00x3,15 2,48x3,50 56,2 2,24x10,0 2,74x10,42 203,6
    2,00x3,35 2,50x3,70 59,9 2,36x3,55 2,86x3,90 73,7
    2,00x3,55 2,50x3,90 63,5 2,36x4,00 2,86x4,40 83,4
    2,00x3,75 2,50x4,10 67,2 2,36x4,50 2,86x4,90 94,2
    2,00x4,00 2,50x4,35 71,8 2,36x5,00 2,86x5,40 105
    2,00x4,25 2,50x4,60 76,4 2,36x5,60 2,86x6,00 117,9
    2,00x4,50 2,50x4,85 81 2,36x6,30 2,86x6,72 133
    2,00x4,75 2,50x5,10 85,6 2,36x7,10 2,86x7,52 150,3
    2,00x5,00 2,50x5,35 90,2 2,36x8,00 2,86x8,42 169,7
    2,00x5,30 2,50x5,65 95,7 2,36x9,00 2,86x9,42 191,3
    2,00x5,60 2,50x5,95 101,2 2,50x3,55 3,00x3,90 78,2
    2,00x6,00 2,50x6,35 108,6 2,50x3,75 3,00x4,10 82,7
    2,00x6,30 2,50x6,67 114,1 2,50x4,00 3,00x4,40 88,5
    2,00x6,70 2,50x7,05 121,5 2,50x4,25 3,00x4,65 94,2
    2,00x7,10 2,50x7,45 128,8 2,50x4,50 3,00x4,90 99,9
    2,00x7,50 2,50x7,87 136,2 2,50x4,75 3,00x5,15 105,6
    2,00x8,00 2,50x8,37 145,4 2,50x5,00 3,00x5,40 111,3
    2,00x8,50 2,50x8,87 154,6 2,50x5,30 3,00x5,70 118,1
    2,00x9,00 2,50x9,37 163,8 2,50x5,60 3,00x6,00 125
    2,00x9,50 2,50x9,87 172,9 2,50x6,00 3,00x6,40 134,1
    2,00x10,0 2,50x10,37 182,2 2,50x6,30 3,00x6,72 141
    2,12x3,15 2,60x3,50 59,6 2,50x6,70 3,00x7,12 150,1
    2,12x3,55 2,62x3,90 67,4 2,50x7,10 3,00x7,52 159,2
    2,12x4,00 2,62x4,40 76,2 2,50x7,50 3,00x7,92 168,4
    2,12x4,50 2,62x4,90 85,9 2,50x8,00 3,00x8,42 179,8
    2,12x5,00 2,62x5,40 95,6 2,50x8,50 3,00x8,92 191,2
    2,12x5,60 2,62x6,00 107,3 2,50x9,00 3,00x9,42 202,6
    2,12x6,30 2,62x6,72 120,9 2,50x9,50 3,00x9,92 214
    2,12x7,10 2,62x7,52 136,5 2,65x4,00 3,15x4,40 93,9
    2,12x8,00 2,62x8,42 154 2,65x4,50 3,15x4,90 106
    2,12x9,00 2,62x9,42 173,4 2,65x5,00 3,15x5,40 118
    2,12x10,0 2,62x10,42 192,9 2,65x5,60 3,15x6,00 132,5
    2,24x3,15 2,72x3,50 63,1 2,65x6,30 3,15x6,72 149,5
    2,24x3,35 2,74x3,70 67,2 2,65x7,10 3,15x7,52 168,8
    2,24x3,55 2,74x3,90 71,3 2,65x8,00 3,15x8,42 190,5
    2,24x3,75 2,74x4,10 75,4 2,80x4,00 3,30x4,40 99,3
    2,80x4,25 3,30x4,65 105,7 3,15x5,60 3,67x6,00 157,7
    2,80x4,50 3,30x4,90 112,1 3,15x6,00 3,67x6,40 169,2
    2,80x4,75 3,30x5,15 118,4 3,15x6,30 3,67x6,72 177,8
    2,80x5,00 3,30x5,40 124,8 3,15x6,70 3,67x7,12 189,2
    2,80x5,30 3,30x5,70 132,4 3,15x7,10 3,67x7,52 200,7
    2,80x5,60 3,30x6,00 140,1 3,15x7,50 3,67x7,92 212,1
    2,80x6,00 3,30x6,40 150,3 3,15x8,00 3,67x8,42 226,4
    2,80x6,30 3,30x6,72 157,9 3,35x5,00 3,87x5,40 149,6
    2,80x6,70 3,30x7,12 168,1 3,35x5,60 3,87x6,00 167,8
    2,80x7,10 3,30x7,52 178,3 3,35x6,30 3,87x6,72 189,1
    2,80x7,50 3,30x7,92 188,5 3,35x7,10 3,87x7,52 213,4
    2,80x8,00 3,30x8,42 201,3 3,55x5,00 4,07x5,40 158,6
    2,80x8,50 3,30x8,92 214 3,55x5,30 4,07x5,70 168,2
    3,00x4,50 3,52x4,90 120,2 3,55x5,60 4,07x6,00 177,9
    3,00x5,00 3,52x5,40 133,8 3,55x6,00 4,07x6,40 190,8
    3,00x5,60 3,52x6,00 150,2 3,55x6,30 4,07x6,72 200,4
    3,00x6,30 3,52x6,72 169,3 3,55x6,70 4,07x7,12 213,3
    3,00x7,10 3,52x7,52 191,1 3,55x7,10 4,07x7,52 226,1
    3,00x8,00 3,52x8,42 215,6 3,55x8,00 4,07x8,42 255,1
    3,15x4,50 3,67x4,90 126,3 3,75x5,60 4,27x6,00 185,6
    3,15x4,75 3,67x5,15 133,4 4,00x5,60 4,52x6,00 198,2
    3,15x5,00 3,67x5,40 140,6 4,00x7,50 4,52x7,87 266,9
    3,15x5,30 3,67x5,70 149,2 — — —
