Кабели силовые с пропитанной бумажной изоляцией

ААПЛГ-10

Стандарт
ГОСТ 18410-73, ТУ 16. К09-143-2004
Код ОКП
35 3611 1100, 35 3613 1100, 35 3614 1100, 35 3633 3800, 35 3634 3900
ААПЛГ-10

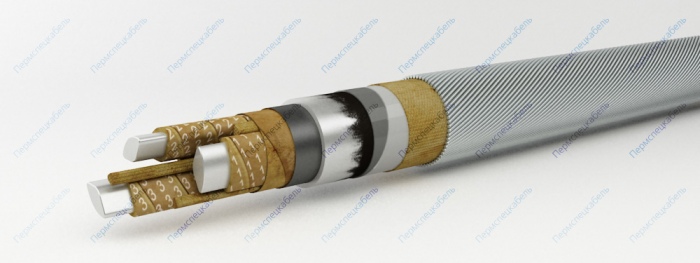

Элементы конструкции

  1. Алюминиевая токопроводящая жила:
    • однопроволочная (класс 1) сечением 25-240 кв. мм
    • многопроволочная (класс 2) сечением 70-240 кв. мм
  2. Фазная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом
    маркировка жил:
    • цифровая: 1, 2, 3, 4
    • цветовая: белая или жёлтая, синяя или зеленая, красная или малиновая, коричневая или чёрная
  3. Заполнение из бумажных жгутов
  4. Поясная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом
  5. Экран из электропроводящей бумаги для кабелей на напряжение от 6 кВ и более
  6. Алюминиевая оболочка
  7. Подушка из битума, пленки ПВХ, крепированой бумаги и кабельной пряжи
  8. Броня из стальных круглых оцинкованных проволок

Область применения

Кабели предназначены для передачи и распределения электрической энергии в стационарных установках в электрических сетях на напряжение до 10 кВ частотой 50 Гц.

Кабели предназначены для эксплуатации в макроклиматических районах с умеренным и холодным климатом. Кабели предназначены для эксплуатации на открытом воздухе, в сухих помещениях, в сырых, частично затапливаемых помещениях со слабой, средней и высокой коррозионной активностью, а также каналах, кабельных полуэтажах, шахтах, коллекторах, производственных помещениях, на технологических эстакадах и по мостам, при наличии опасности механических повреждений в ходе эксплуатации. Кабели применяются для прокладки в пожароопасных помещениях и взрывоопасных зонах класса В-Iб, В-IIа. Кабели не распространяют горение при одиночной прокладке (нормы МЭК 60332-1). Кабели с нестекающим изоляционным пропиточным составом (ЦААПлГ) предназначены для прокладки на вертикальных и наклонных участках трасс без ограничения разности уровней. Кабели могут использоваться в местах подверженных вибрации.

Срок службы кабелей - не менее 30 лет.

Сечение жил, кв. мм Строительная длина, м
до 70 300-450
95 и 120 250-400
150 и более 200-350

Влажность воздуха при 35° C [%] 98
Гарантийный срок эксплуатации [месяц] 54
Испытательное переменное напряжение частотой 50 Гц, 5 мин. [кВ] 25
Максимальная рабочая температура жилы при перегрузке [°С] 80
Максимальная рабочая температура жилы [°С] 60
Монтаж при температуре, не ниже [°C] 0
Номинальное переменное напряжение частотой 50 Гц [кВ] 10
Номинальное постоянное напряжение [кВ] 25
Радиус изгиба кабелей [наружных диаметров] 25
Разность уровней, не более [м] 15
Температура окружающей среды, верхний предел [°C] +50
Температура окружающей среды, нижний предел [°C] -50
Температура токопроводящих жил при коротком замыкании, 1 сек [°С] 200
Электрическое сопротивление изоляции, не менее [МОм*км] 200
Количество и сечение жил, шт х кв.мм Масса кабеля кг/км Наружный диаметр мм
3х25 ож 3216 40,1
3х35 ож 3169 38,9
3х50 ож 3441 40,8
3х70 ож 3921 43,6
3х70 4073 45
3х95 ож 4355 46,6
3х95 4559 48,2
3х120 ож 4798 49
3х120 5043 50,9
3х150 ож 5255 51,3
3х150 5612 53,7
3х185 ож 5893 54,3
3х185 6319 57,2
3х240 ож 6833 58,7
3х240 7259 61,6
