Каталог / Кабельная продукция

Провода обмоточные

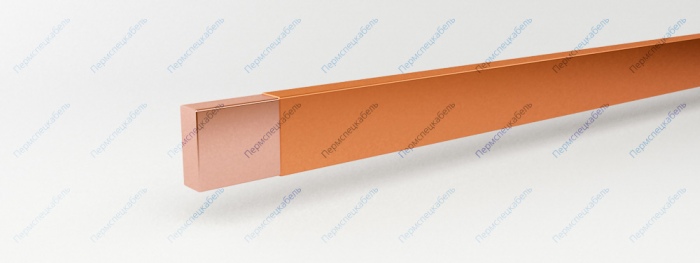

ПЭЭИП-1-155

Стандарт
ТУ 16-705.414-86, МЭК 60317-16
Код ОКП
35 9127 2000
ПЭЭИП-1-155

Элементы конструкции

  1. Медная проволока
    • размер стороны “а” от 0,80 до 2,00 мм
    • размер стороны “b” от 2,00 до 7,10 мм
  2. Утонённая изоляция из полиэфиримидного лака (тип 1), толщина изоляции (A-a, B-b) мин./макс. - 0,06/0,11 мм.

Область применения

Провод применяется для изготовления обмоток температурного класса "F": двигателей средней и высокой мощности, генераторов и сухих трансформаторов. Термические свойства провода позволяют использовать провод в обмотках, подвергающихся воздействию высоких температур и перегрузкам. Прямоугольная форма провода обеспечивает высокую плотность наложения слоев обмотки. Ресурс работы проводов — 20000 часов. Устойчивы к растворителям (60% уайт-спирита, 30% ксилола, 10% бутанола).

Гарантийный срок хранения проводов — 12 месяцев.

Адгезия, растяжение провода [%] 15
Относительное удлинение [%] 30
Пробивное напряжение [В] 1000
Температура окружающей среды, нижний предел [°C] -60
Температурный индекс, [°С] 155 (F)
Эластичность, диаметр стержня 4a и 4b
Размер проводника, мм Масса провода, кг/км Размер проводника, мм Масса провода, кг/км Размер проводника, мм Масса провода, кг/км
0,8х2,00 13,353 1,25х9,00 99,467 2,00х7,10 124,2
0,8х2,12 14,223 1,25х9,50 105,092 2,00х7,50 131,367
0,8х2,24 15,093 1,25х10,0 110,717 2,00х8,00 140,32
0,8х2,36 15,962 1,32х2,00 21,971 2,00х8,50 149,285
0,8х2,50 16,977 1,32х2,24 24,82 2,00х9,00 158,243
0,8х2,65 18,065 1,32х2,50 27,907 2,00х9,50 167,202
0,8х2,80 19,152 1,32х2,80 31,469 2,00х10,00 176,161
0,8х3,00 20,602 1,32х3,15 35,624 2,00х10,60 186,911
0,8х3,15 21,69 1,32х3,55 40,373 2,00х11,20 197,662
0,8х3,35 23,139 1,32х4,00 45,716 2,00х11,80 208,412
0,8х3,55 24,589 1,32х4,50 51,652 2,00х12,50 220,955
0,8х3,75 26,039 1,32х5,00 57,588 2,12х3,15 56,803
0,8х4,00 27,852 1,32х5,60 64,711 2,12х3,55 64,397
0,8х4,25 29,664 1,32х6,30 73 2,12х4,00 72,94
0,8х4,75 33,289 1,32х7,10 82,52 2,12х4,50 82,432
0,8х5,00 35,101 1,32х9,00 105,077 2,12х5,00 91,924
0,8х5,30 37,276 1,32х10,0 116,95 2,12х5,60 103,315
0,8х5,60 39,451 1,40х2,00 23,405 2,12х7,10 131,791
0,8х6,00 42,351 1,40х2,12 24,915 2,12х8,00 148,877
0,8х6,30 44,526 1,40х2,24 26,425 2,12х9,00 167,861
0,85х2,00 14,088 1,40х2,36 27,935 2,12х10,00 188,845
0,85х2,24 15,935 1,40х2,50 29,696 2,18х11,20 209,627
0,85х2,50 17,935 1,40х2,65 31,584 2,24х3,15 60,18
0,85х2,80 20,243 1,40х2,80 33,471 2,24х3,35 64,19
0,85х3,15 22,936 1,40х3,00 35,988 2,24х3,55 68,2
0,85х3,55 26,014 1,40х3,15 37,876 2,24х3,75 72,212
0,85х4,00 29,476 1,40х3,35 40,392 2,24х4,00 77,233
0,85х4,50 33,323 1,40х3,55 42,909 2,24х4,25 82,249
0,85х5,00 37,17 1,40х3,75 45,426 2,24х4,50 87,249
0,85х5,60 41,787 1,40х4,00 48,572 2,24х4,75 92,262
0,85х6,30 47,172 1,40х4,25 51,717 2,24х5,00 97,274
0,90х2,00 14,814 1,40х4,50 54,863 2,24х5,30 103,29
0,90х2,12 15,791 1,40х4,75 58,009 2,24х5,60 109,305
0,90х2,24 16,767 1,40х5,00 61,155 2,24х6,00 117,326
0,90х2,36 17,744 1,40х5,30 64,93 2,24х6,30 123,341
0,90х2,50 18,883 1,40х5,60 68,705 2,24х6,70 131,361
0,90х2,65 20,104 1,40х6,00 73,739 2,24х7,10 139,382
0,90х2,80 21,325 1,40х6,30 77,514 2,24х7,50 147,402
0,90х3,00 22,953 1,40х6,70 82,547 2,24х8,00 157,428
0,90х3,15 24,173 1,40х7,10 87,58 2,24х8,50 167,453
0,90х3,35 25,801 1,40х7,50 92,614 2,24х9,00 177,479
0,90х3,55 27,429 1,40х8,00 98,906 2,24х9,50 187,504
0,90х3,75 29,058 1,40х8,50 105,197 2,24х10,00 197,53
0,90х4,00 31,091 1,40х9,00 111,489 2,24х10,60 209,561
0,90х4,25 33,126 1,40х9,50 117,781 2,24х11,20 221,591
0,90х4,50 35,16 1,40х10,0 124,073 2,24х11,80 233,622
0,90х4,75 37,195 1,40х10,60 131,623 2,24х12,50 247,658
0,90х5,00 39,23 1,40х11,20 139,173 2,36х3,55 70,326
0,90х5,30 41,671 1,50х2,24 28,43 2,36х4,00 79,83
0,90х5,60 44,113 1,50х2,50 31,933 2,36х4,50 90,389
0,90x6,00 47,468 1,50х2,80 35,974 2,36х5,00 100,947
0,90х6,30 49,81 1,50х3,15 40,69 2,36х5,60 113,618
0,90х6,70 53,065 1,50х3,55 46,079 2,36х6,30 128,401
0,90х7,10 56,321 1,50х4,00 52,141 2,36х7,10 145,295
0,95х2,10 15,531 1,50х4,50 58,878 2,36х8,00 164,301
0,95х2,24 17,591 1,50х5,00 65,614 2,36х9,00 185,419
0,95х2, 50 19,822 1,50х5,60 73,697 2,36х10,00 206,537
0,95х2,80 22,397 1,50х6,30 83,128 2,36х11,20 231,878
0,95х3,15 25,401 1,50х7,10 93,906 2,36х12,50 259,332
0,95х3,55 28,834 1,50х8,00 106,031 2,50х3,55 74,764
0,95х4,00 32,697 1,50х9,00 119,504 2,50х3,75 79,237
0,95х4,50 36,988 1,50х10,00 132,976 2,50х4,00 84,827
0,95х5,00 41,28 1,50х11,20 149,143 2,50х4,25 90,418
0,95х5,60 46,429 1,50х12,50 166,658 2,50х4,50 96,008
0,95х6,30 52,438 1,60х2,24 30,435 2,50х4,75 101,599
0,95х7,10 59,304 1,60х2,36 32,158 2,50х5,00 107,18
1,00х2,00 16,233 1,60х2,50 34,169 2,50х5,30 113,898
1,00х2,12 17,321 1,60х2,65 36,323 2,50х5,60 120,607
1,00х2,24 18,404 1,60х2,80 38,477 2,50х6,00 125,552
1,00х2,36 19,487 1,60х3,00 41,35 2,50х6,30 136,261
1,00х2,50 20,751 1,60х3,15 43,504 2,50х6,70 145,206
1,00х2,65 22,105 1,60х3,35 46,376 2,50х7,10 154,151
1,00х2,80 23,46 1,60х3,55 49,248 2,50х7,50 163,096
1,00х3,00 25,265 1,60х3,75 52,121 2,50х8,00 174,277
1,00х3,15 26,619 1,60х4,00 55,711 2,50х8,50 185,453
1,00х3,35 28,425 1,60х4,25 59,301 2,50х9,00 196,64
1,00х3,55 30,23 1,60х4,50 62,892 2,50х9,50 207,821
1,00х3,75 32,036 1,60х4,75 66,482 2,50х10,00 219,002
1,00х4,00 34,293 1,60х5,00 70,073 2,50х10,60 232,42
1,00х4,25 36,548 1,60х5,30 74,383 2,50х11,20 245,837
1,00х4,50 38,806 1,60х5,60 78,689 2,50х11,80 259,285
1,00Х4,75 41,063 1,60х6,00 84,434 2,50х12,50 274,908
1,00х5,00 43,32 1,60х6,30 88,743 2,65х4,00 90,182
1,00х5,30 46,028 1,60х6,70 94,487 2,65х4,50 102,03
1,00х5,60 48,737 1,60х7,10 100,232 2,65х5,00 113,878
1,00х6,00 52,348 1,60х7,50 105,976 2,65х5,60 128,095
1,00х6,30 55,056 1,60х8,00 113,157 2,65х6,30 144,683
1,00х6,70 58,667 1,60х8,50 120,338 2,65х7,10 163,639
1,00х7,10 62,278 1,60х9,00 127,519 2,65х8,00 184,966
1,00х7,50 65,832 1,60х9,50 134,693 2,65х9,00 208,662
1,00х8,00 70,403 1,60х10,00 141,88 2,65х10,00 232,358
1,06х2,00 17,313 1,60х10,60 150,497 2,65х11,20 260,793
1,06х2,24 19,607 1,60х11,20 159,114 2,65х12,50 291,598
1,06х2,50 22,093 1,60х11,80 167,731 2,80Х4,00 95,536
1,06х2,80 24,961 1,60х12,50 177,784 2,80х4,25 101,794
1,06х3,15 28,308 1,70х2,50 35,071 2,80х4,50 108,051
1,06х3,55 32,132 1,70х2,80 39,646 2,80х4,75 114,309
1,06х4,00 36,434 1,70х3,15 44,984 2,80х5,00 120,566
1,06х4,50 41,215 1,70х3,55 51,084 2,80х5,30 128,075
1,06х5,00 45,995 1,70х4,00 57,947 2,80х5,60 135,584
1,06х5,60 51,732 1,70х4,50 65,572 2,80х6,00 145,595
1,06х6,30 58,424 1,70х5,00 73,197 2,80х6,30 153,104
1,06х7,10 66,073 1,70х5,60 82,348 2,80х6,70 163,116
1,06х8,00 74,678 1,70х6,30 93,023 2,80х7,10 173,128
1,12х2,00 18,388 1,70х7,10 105,223 2,80х7,50 183,14
1,12х2,12 19,599 1,70х8,00 118,949 2,80х8,00 195,654
1,12х2,36 22,022 1,70х9,00 134,199 2,80х8,50 208,169
1,12х2,50 23,435 1,70х10,00 149,45 2,80х9,00 220,684
1,12х2,65 24,949 1,70х11,20 167,75 2,80х9,50 233,199
1,12х2,80 26,463 1,70х12,50 187,575 2,80х10,00 245,713
1,12х3,00 28,482 1,80х2,50 37,308 2,80х10,60 260,731
1,12х3,15 29,996 1,80х2,65 39,728 2,80х11,20 275,749
1,12х3,35 32,015 1,80х2,80 42,149 2,80х11,80 290,767
1,12х3,55 34,034 1,80х3,00 45,377 2,80х12,50 308,287
1,12х3,75 36,053 1,80х3,15 47,798 3,00х4,50 116,08
1,12х4,00 38,576 1,80х3,35 51,02 3,00х5,00 129,483
1,12х4,25 41,1 1,80х3,55 54,254 3,00х5,60 145,568
1,12х4,50 43,623 1,80х3,75 57,482 3,00х6,30 164,333
1,12х4,75 46,147 1,80х4,00 61,516 3,00х7,10 185,779
1,12х5,00 48,671 1,80х4,25 65,551 3,00х8,00 209,906
1,12х5,30 51,699 1,80х4,50 69,586 3,00х9,00 236,713
1,12х5,60 54,727 1,80х4,75 73,621 3,00х10,00 263,521
1,12х6,00 58,765 1,80х5,00 77,656 3,00х11,20 295,69
1,12х6,70 65,831 1,80х5,30 82,498 3,00х12,50 330,54
1,12х7,10 68,869 1,80х5,60 87,34 3,15х4,50 122,101
1,12х7,50 73,906 1,80х6,00 93,795 3,15х4,75 129,136
1,12х8,00 78,953 1,80х6,30 98,637 3,15х5,00 136,172
1,12х8,50 84,001 1,80х6,70 105,093 3,15х5,30 144,614
1,12х9,00 89,048 1,80х7,10 111,549 3,15х5,60 153,056
1,18х2,00 19,463 1,80х7,50 118,005 3,15х6,00 164,313
1,18х2,24 22,013 1,80х8,00 126,074 3,15х6,30 172,755
1,18х2,50 24,777 1,80х8,50 134,144 3,15х6,70 184,011
1,18х2,80 27,965 1,80х9,00 142,214 3,15х7,10 195,268
1,18х3,15 31,685 1,80х9,50 150,284 3,15х7,50 206,524
1,18х3,55 35,936 1,80х10,00 158,353 3,15х8,00 220,595
1,18х4,00 40,718 1,80Х10,60 168,037 3,15Х8,50 234,665
1,18х4,50 46,032 1,80х11,20 177,721 3,15х9,00 248,736
1,18х5,00 51,346 1,80х11,80 187,405 3,15х9,50 262,806
1,18х5,60 57,722 1,80х12,50 198,705 3,15х10,00 276,877
1,18х6,30 65,162 1,90х2,80 44,552 3,15х10,60 293,761
1,18х7,10 73,664 1,90х3,15 50,612 3,15х11,20 310,646
1,18х8,00 83,229 1,90х3,55 57,423 3,15х11,80 327,53
1,18х9,00 93,857 1,90х4,00 65,086 3,15х12,50 347,229
1,25х2,00 20,717 1,90х4,50 73,6 3,35х5,00 145,089
1,25х2,12 22,067 1,90х5,00 82,115 3,35х5,60 163,04
1,25х2,24 23,417 1,90х5,60 92,332 3,35х6,30 183,984
1,25х2,36 24,767 1,90х6,30 104,252 3,35х7,10 207,919
1,25х2,50 26,342 1,90х7,10 117,875 3,3528,00 234,846
1,25х2,65 28,029 1,90х8,00 133,2 3,35х9,00 264,765
1,25х2,80 29,717 1,90х9,00 150,229 3,35х10,00 294,684
1,25х3,00 31,967 1,90х10,00 167,257 3,35х11,20 330,587
1,25х3,15 33,654 1,90х11,20 187,691 3,35х12,50 369,482
1,25х3,35 35,904 1,90х12,50 209,828 3,55х5,00 154,007
1,25х3,55 38,154 2,00х2,80 47,155 3,55х5,30 163,516
1,25х3,75 40,404 2,00х3,00 50,738 3,55х5,60 173,026
1,25х4,00 43,217 2,00х3,15 53,426 3,55х6,00 185,704
1,25х4,25 46,029 2,00х3,35 57,01 3,55х6,30 195,213
1,25х4,50 48,842 2,00х3,55 60,593 3,55х6,70 207,891
1,25х4,75 51,654 2,00х3,75 64,177 3,55х7,10 220,57
1,25х5,00 54,467 2,00х4,00 68,656 3,55х7,50 233,249
1,25х5,30 57,842 2,00х4,25 73,135 3,55х8,00 249,098
1,25х5,60 61,217 2,00х4,50 77,615 3,55х8,50 264,946
1,25х6,00 65,717 2,00х4,75 82,094 3,55х9,00 280,795
1,25х6,30 69,092 2,00х5,00 86,573 3,55х9,50 296,643
1,25х6,70 73,592 2,00х5,30 91,949 3,55х10,00 312,492
1,25х7,10 78,092 2,00х5,60 97,323 3,55х10,60 331,51
1,25х7,50 82,592 2,00х6,00 104,491 3,55х11,20 350,528
1,25х8,00 88,217 2,00х6,30 109,865 3,55х11,80 369,548
1,25х8,50 93,842 2,00х6,70 117,033 3,55х12,50 391,734
