КМТФЛ

Стандарт
ТУ 16-505.542-73
Код ОКП
35 8332 8700
КМТФЛ

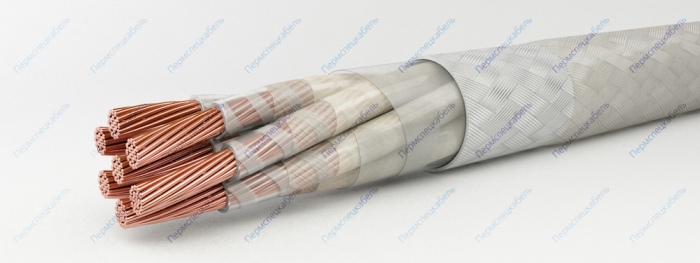

Элементы конструкции

  1. Токопроводящая жила скрученная из медных проволок
  2. Изоляция из фторопластовых плёнок
  3. Изоляция из полиэфирных нитей
  4. Покрытие из кремнийорганического лака
  5. Обмотка из фторопластовых плёнок
  6. Оплётка из полиэфирных нитей
  7. Покрытие из кремнийорганического лака

Область применения

Кабели марки КМТФЛ предназначены для фиксированного монтажа бортовой электрической сети авиационной техники. Кабели устойчивы к вибрационным, ударным и линейным нагрузкам и к акустическим шумам. Кабели стойки к воздействию пониженного атмосферного давления до 666 Па (5 мм рт.ст.) и повышенного атмосферного давления до 295 кПа (3 кгс/кв.см.), соляного (морского) тумана, атмосферных конденсируемых осадков и плесневых грибов.

Технические параметры

Срок службы кабелей - 20 лет
95%-ый ресурс - 15000 часов
Изгиб на угол ± 90° при радиусе изгиба не менее 5 D, составляет 500 циклов.

Влажность воздуха при 35° C [%] 98
Испытательное переменное напряжение частотой 50 Гц, 5 мин. [кВ] 500
Рабочее переменное напряжение частотой 2 кГц [В] 110
Рабочее постоянное напряжение [В] 150
Строительная длина, не менее [м] 30
Температура окружающей среды, верхний предел [°C] +120
Температура окружающей среды, нижний предел [°C] -60
Электрическое сопротивление изоляции, не менее [МОм*км] 50000
Количество и сечение жил, шт. х кв.мм Число и диаметр проволок в жиле, шт. х м Наружный диаметр, не более, мм Масса кабеля, кг/км Сопротивление проводника, не более, Ом/км
7x0,20 19x0,12 4,40 28,4 95,19
10x0,20 19x0,12 5,94 42,4 95,19
19x0,20 19x0,12 7,26 75,2 95,19
25x0,20 19x0,12 8,69 97,8 95,19
32x0,20 19x0,12 9,35 123,3 95,19
45x0,20 19x0,12 11,22 169,4 95,19
50x0,20 19x0,12 11,55 187,8 95,19
