Кабели и провода авиакосмические ПТЛЭ-250

Кабельная продукция / Кабели и провода авиакосмические

ПТЛЭ-250

Стандарт
ТУ 16-505.280-79
Код ОКП
35 8339 5400, 35 8332 9700
ПТЛЭ-250

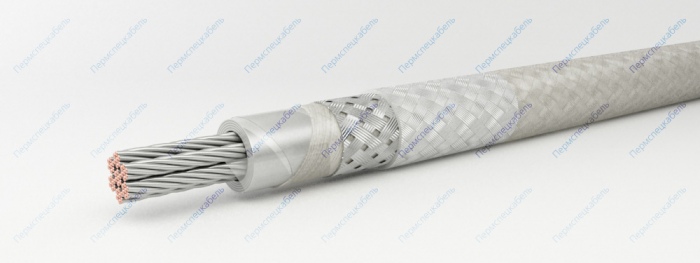

Элементы конструкции

  1. Токопроводящая жила, скрученная из медных посеребрённых проволок
  2. Изоляция из фторопластовых плёнок
  3. Изоляция из стеклянных нитей
  4. Оплётка из стеклянных нитей
  5. Экран из медных лужёных оловом проволок
  6. Покрытие из кремнийорганического лака

Область применения

Провода марки ПТЛЭ предназначены для фиксированного монтажа бортовой электрической сети авиационной техники. Провода устойчивы к вибрационным, ударным и линейным нагрузкам и к акустическим шумам. Провода стойки к воздействию пониженного атмосферного давления до 2 кПа (15 мм рт.ст.), соляного тумана и плесневых грибов.

Срок службы проводов - 20 лет, 95%-ый ресурс - 1500 часов.

Влажность воздуха при 35° C [%] 98
Испытательное переменное напряжение частотой 50 Гц, 5 мин. [кВ] 1500
Рабочее переменное напряжение частотой 5 кГц [В] 250
Строительная длина, не менее [м] 15
Температура окружающей среды, верхний предел [°C] +250
Температура окружающей среды, нижний предел [°C] -60
Электрическое сопротивление изоляции, не менее [МОм*км] 1000
Сечение, кв.мм Число и диаметр проволок в жиле, шт. х мм Масса провода кг/км Наружный диаметр мм Сопротивление проводника, не более, Ом/км
0,35 19x0,15 15,7 2,7 58,7
0,35 7x0,26 16,0 2,7 58,7
0,50 19x0,18 18,0 2,9 41,7
0,50 16x0,20 18,2 2,9 41,7
0,50 7x0,30 18,2 2,9 41,7
0,75 19x0,23 22,2 3,1 25,9
0,75 7x0,37 21,9 3,1 25,9
1,00 19x0,26 26,7 3,4 20,4
1,50 19x0,32 33,9 3,7 13,6
2,50 19x0,42 52,7 4,5 8,20
4,00 7x7x0,32 72,7 5,3 4,99
6,00 7x7x0,39 95,4 6,1 3,35
10,0 7x7x0,52 164,6 7,9 2,04
16,0 12x7x0,49 230,8 9,4 1,24
25,0 19x7x0,49 330,2 10,7 0,792
35,0 27x7x0,49 483,5 12,8 0,558
50,0 37x7x0,49 626,9 14,7 0,401
70,0 37x7x0,58 846,7 16,8 0,286
