Каталог / Кабельная продукция

Кабели и провода монтажные

КГФС

Стандарт
ТУ 16-505-182-82
Код ОКП
35 8113 6000

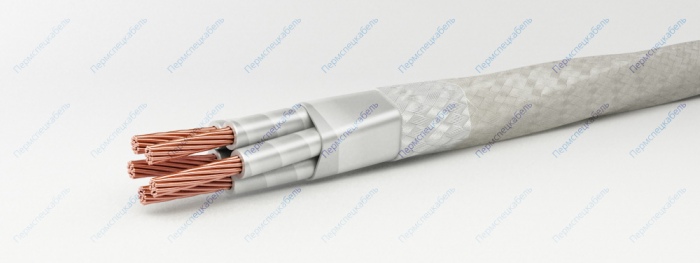

КГФС

Элементы конструкции

  1. Токопроводящая жила особой гибкости скрученная из медных проволок
  2. Изоляция из фторопластовых пленок
  3. Обмотка из фторопластовых плёнок
  4. Оплетка из стеклонитей
  5. Покрытие из кремнийорганического лака

Область применения

Кабели предназначены для эксплуатации на суше и на море во всех макроклиматических районах, кроме макроклиматического района с очень холодным климатом.

Кабели устойчивы к перегибам - отдельные изолированные жилы выдерживают 50000 двойных перегибов на угол ±90° с радиусом изгиба, равным 20 диаметрам изолированной жилы при температурах от минус 50°С до плюс 70°С. Кабели стойки к воздействию синусоидальной вибрации в диапазоне частот от 1 до 5000 Гц с амплитудой ускорения до 400 м/с2, механическому удару одиночного действия с пиковым ударным ускорением до 10000 м/с2 и длительностью действия ударного ускорения 0,1-2 мс, механическим ударам многократного действия с пиковым ударным ускорением до 1500 м/с2 и длительностью действия ударного ускорения 1-5 мс, линейного ускорения до 5000 м/с2 и акустическим шумам в диапазоне частот 50-10000 Гц при уровне звукового давления 170 дБ. Кабели устойчивы к воздействию повышенного атмосферного давления до 295 кПа. Кабели стойки к воздействию атмосферных конденсируемых осадков (росы и инея), соляного (морского) тумана, статической и динамической пыли (песка), бензина, минерального масла, соленой воды, плесневых грибов и солнечного излучения. Кабели не распространяют горение. При нагреве проводов свыше 250°С, а также сжигании отходов проводов выделяются токсичные газы. Кабели устойчивы к кратковременному одноразовому воздействию температуры 300°С в течение 3 минут.

Минимальная наработка кабелей – 5000 часов. Минимальный срок сохраняемости кабелей – 20 лет. Минимальный срок службы – 20 лет. 95%-ый ресурс – 10000 часов.

Влажность воздуха при 35° C [%] 98
Импульсное напряжение [В] 700
Испытательное переменное напряжение частотой 50 Гц, 5 мин. [кВ] 1.5
Максимальная рабочая температура жилы [°С] 220
Рабочее переменное напряжение частотой 10 кГц [В] 250
Рабочее постоянное напряжение [В] 350
Строительная длина, не менее [м] 15
Температура окружающей среды, верхний предел [°C] +220
Температура окружающей среды, нижний предел [°C] -60
Электрическое сопротивление изоляции, не менее [МОм*км] 100000
Количество и сечение жил, шт х кв.мм Число и диаметр проволок в жиле, шт х мм. Масса кабеля, кг/км Наружный диаметр не более, мм Сопротивление проводника при 20°C, не более Ом/км
5х0,20 37х0,08 19 3,4 113,10
12х0,20 37х0,08 39 4,7 113,10
19х0,20 37х0,08 61 5,6 113,10
