Каталог / Кабельная продукция

Кабели и провода монтажные

КСФС

Стандарт
ТУ 16-505.798-75
Код ОКП
35 8337 6700
КСФС

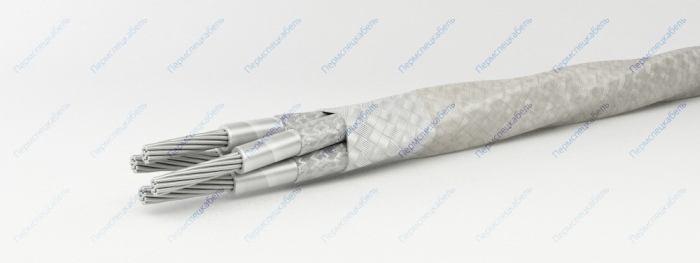

Элементы конструкции

  1. Токопроводящая жила скрученная из медных посеребренных проволок
  2. Изоляция из стеклянных нитей и пленок фторопласта
  3. Экран по изоляции жилы (в кабелях с частью экранированных жил) из медных луженых проволок. (в обозначение кабеля, имеющего часть экранированных жил, после указания их числа жил введено обозначение "э")
  4. Обмотка из фторопластовых пленок
  5. Оболочка из стеклонитей в виде оплетки
  6. Покрытие из кремнийорганического лака

Область применения

Кабели марки КСФС предназначены для подвижного и фиксированного монтажа внутриблочных, межблочных, внутриприборных и межприборных соединений в электронных и электрических устройствах на номинальное переменное напряжение 380 В частотой 5 кГц и постоянное напряжение 550 В.

Кабели устойчивы к истиранию и выдерживают 100 двойных ходов иглы. Кабели выдерживают не менее 150 циклов изгибов на угол ±90°С*. Кабели стойки к воздействию синусоидальной вибрации в диапазоне частот от 1 до 5000 Гц с амплитудой ускорения до 400 м/с2, механическому удару одиночного действия с пиковым ударным ускорением до 10000 м/с2 длительностью действия ударного ускорения 0,1-2,0 мс, механическим ударам многократного действия с пиковым ударным ускорением до 1500 м/с2 длительностью действия ударного ускорения 1-5 мс, линейного ускорения до 5000 м/с2 и акустическим шумам в диапазоне частот 50-10000 Гц при уровне звукового давления до 170 дБ. Кабели устойчивы к воздействию пониженного атмосферного давления до 666 Па при температуре до 250°С в течение 3 часов или одноразовое воздействие температуры 400°С в течение 3 часов, или одноразовое воздействие температуры 450°С в течение 15 минут без дальнейшего использования кабелей. Кабели стойки к воздействию статической и динамической пыли (песка), соляного (морского) тумана, минерального масла, бензина, плесневых грибов. Кабели не распространяют горение. При нагреве кабелей свыше 250°С, а также сжигании отходов кабелей выделяются токсичные газы.

Минимальная наработка кабелей — 1000 часов. Минимальный срок сохраняемости кабелей — 20 лет. Минимальный срок службы — 20 лет.

* в нормальных климатических условиях и радиусе изгиба, равном 5 наружным диаметрам кабеля

Влажность воздуха при 35° C [%] 98
Импульсное напряжение [В] 900
Испытательное переменное напряжение частотой 50 Гц, 5 мин. [кВ] 1.75
Максимальная рабочая температура жилы [°С] +250
Рабочее переменное напряжение частотой 5 кГц [В] 380
Рабочее постоянное напряжение [В] 550
Строительная длина, не менее [м] 15
Температура окружающей среды, верхний предел [°C] +250
Температура окружающей среды, нижний предел [°C] -60
Электрическое сопротивление изоляции, не менее [МОм*км] 100000
Количество и сечение жил, шт. х кв.мм Число и диаметр проволок в жиле, шт х мм. Масса кабеля, кг/км Наружный диаметр не более, мм Сопротивление проводника при 20°C, не более Ом/км
4х0,20 7х0,20 23,4 3,7 89,08
7х0,20 7х0,20 38,2 4,5 89,08
10х0,20 7х0,20 53,5 5,8 89,08
12х0,20 7х0,20 63,4 6,1 89,08
14х0,20 7х0,20 73,0 6,4 89,08
19х0,20 7х0,20 96,4 7,2 89,08
27х0,20 7х0,20 134,0 8,7 89,08
30х0,20 7х0,20 149,0 9,0 89,08
37х0,20 7х0,20 183,0 9,8 89,08
44х0,20 7х0,20 215,0 11,1 89,08
52х0,20 7х0,20 251,0 11,7 89,08
4х0,35 19х0,15 33,0 4,1 60,93
7х0,35 19х0,15 53,0 5,0 60,93
10х0,35 19х0,15 74,8 6,5 60,93
19х0,35 19х0,15 132,0 8,0 60,93
24х0,35 19х0,15 165,0 9,4 60,93
32х0,35 19х0,15 215,0 10,5 60,93
41х0,35 19х0,15 274,0 12,4 60,93
50х0,35 19х0,15 330,0 12,8 60,93
4х0,50 19х0,18 41,3 4,5 40,52
7х0,50 19х0,18 67,1 5,6 40,52
10х0,50 19х0,18 93,4 7,1 40,52
19х0,50 19х0,18 167,0 8,7 40,52
24х0,50 19х0,18 210,0 10,3 40,52
32х0,50 19х0,18 275,0 11,5 40,52
41х0,50 19х0,18 352,0 13,6 40,52
50х0,50 19х0,18 423,0 14,2 40,52
4х0,75 19х0,23 56,3 5,2 24,81
7х0,75 19х0,23 92,4 6,3 24,81
10х0,75 19х0,23 131,0 8,1 24,81
19х0,75 19х0,23 236,0 10,0 24,81
24х0,75 19х0,23 297,0 11,9 24,81
32х0,75 19х0,23 390,0 13,1 24,81
41х0,75 19х0,23 497,0 15,6 24,81
50х0,75 19х0,23 601,0 16,4 24,81
4х1,00 19х0,26 65,6 5,5 19,41
7х1,00 19х0,26 111,0 6,7 19,41
10х1,00 19х0,26 155,0 8,7 19,41
19х1,00 19х0,26 285,0 10,7 19,41
24х1,00 19х0,26 355,0 12,8 19,41
32х1,00 19х0,26 468,0 14,2 19,41
41х1,00 19х0,26 598,0 16,8 19,41
50х1,00 19х0,26 723,0 17,6 19,41
4х1,50 19х0,32 91,2 6,2 12,57
7х1,50 19х0,32 151,0 7,6 12,57
10х1,50 19х0,32 217,0 9,9 12,57
19х1,50 19х0,32 395,0 12,2 12,57
24х1,50 19х0,32 496,0 14,6 12,57
32х1,50 19х0,32 653,0 16,2 12,57
41х1,50 19х0,32 835,0 19,2 12,57
50х1,50 19х0,32 1011,0 20,2 12,57
7х0,35+8х1,50 19х0,15+19х0,32 220,0 9,9 60,93+12,57
4эх0,35 + 12х0,35 134,0 8,5 60,93
18х0,35 + 7х1,50 19х0,15+19х0,32 277,0 11,2 60,93+12,57
7эх0,35+35х0,35 317,0 12,7 60,93
14эх0,35+7эх0,75+25х0,35 19х0,15+19х0,23+19х0,15 460,0 14,9 60,93+24,81+60,93
40х0,35+7х1,5 19х0,15+19х0,32 402,0 13,6 60,93+12,57
