КСФЭ

Стандарт
ТУ 16-505.798-75
Код ОКП
35 8337 6900

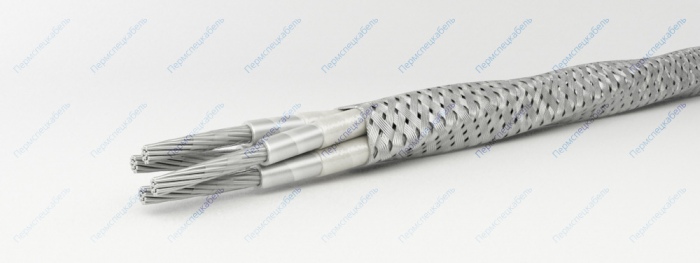

КСФЭ

Элементы конструкции

  1. Токопроводящая жила скрученная из медных посеребренных проволок
  2. Изоляция из стеклянных нитей и пленок фторопласта
  3. Обмотка из фторопластовых пленок
  4. Экран из медных луженых проволок

Область применения

Кабели марки КСФЭ предназначены для подвижного и фиксированного монтажа внутриблочных, межблочных, внутриприборных и межприборных соединений в электронных и электрических устройствах на номинальное переменное напряжение 380 В частотой 5 кГц и постоянное напряжение 550 В.

Кабели выдерживают не менее 150 циклов изгибов на угол ±90°С*. Кабели стойки к воздействию синусоидальной вибрации в диапазоне частот от 1 до 5000 Гц с амплитудой ускорения до 400 м/с2, механическому удару одиночного действия с пиковым ударным ускорением до 10000 м/с2 длительностью действия ударного ускорения 0,1-2,0 мс, механическим ударам многократного действия с пиковым ударным ускорением до 1500 м/с2 длительностью действия ударного ускорения 1-5 мс, линейного ускорения до 5000 м/с2 и акустическим шумам в диапазоне частот 50-10000 Гц при уровне звукового давления до 170 дБ. Кабели устойчивы к воздействию пониженного атмосферного давления до 666 Па при температуре до 250°С в течение 3 часов или одноразовое воздействие температуры 400°С в течение 3 часов, или одноразовое воздействие температуры 450°С в течение 15 минут без дальнейшего использования кабелей. Кабели стойки к воздействию статической и динамической пыли (песка), минерального масла, бензина, плесневых грибов. Кабели не распространяют горение. При нагреве кабелей свыше 250°С, а также сжигании отходов кабелей выделяются токсичные газы.

Минимальная наработка кабелей – 1000 часов. Минимальный срок сохраняемости кабелей – 20 лет. Минимальный срок службы – 20 лет.

* в нормальных климатических условиях и радиусе изгиба, равном 5 наружным диаметрам кабеля.

Влажность воздуха при 35° C [%] 98
Импульсное напряжение [В] 900
Испытательное переменное напряжение частотой 50 Гц, 5 мин. [кВ] 1.75
Максимальная рабочая температура жилы [°С] +250
Рабочее переменное напряжение частотой 5 кГц [В] 380
Рабочее постоянное напряжение [В] 550
Строительная длина, не менее [м] 15
Температура окружающей среды, верхний предел [°C] +250
Температура окружающей среды, нижний предел [°C] -60
Электрическое сопротивление изоляции, не менее [МОм*км] 100000
Электрическое сопротивление связи при частоте 10 МГц, не более [МОм/м] 200
Количество и сечение жил, шт. х кв.мм Число и диаметр проволок в жиле, шт х мм. Масса кабеля, кг/км Наружный диаметр не более, мм Сопротивление проводника при 20°C, не более Ом/км
2х0,20 7х0,20 17,2 3,1 89,08
2х0,35 19х0,15 21,2 3,4 60,93
3х0,35 19х0,15 37,0 3,9 60,93
4х0,35 19х0,15 44,0 4,3 60,93
10х0,35 19х0,15 106,0 6,7 60,93
2х0,50 19х0,18 27,4 3,7 40,52
3х0,50 19х0,18 42,0 4,3 40,52
4х0,50 19х0,18 51,0 4,7 40,52
10х0,50 19х0,18 125,0 7,4 40,52
2х1,50 19х0,32 63,7 5,4 12,57
