Каталог / Кабельная продукция

Кабели и провода монтажные

КЭСФС

Стандарт
ТУ 16-505.798-75
Код ОКП
35 8337 6800
КЭСФС

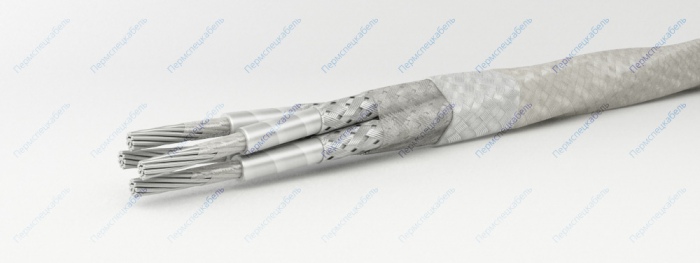

Элементы конструкции

  1. Токопроводящая жила скрученная из медных посеребренных проволок
  2. Изоляция из стеклянных нитей и пленок фторопласта
  3. Экран по изоляции жилы или скрученных в пару жил из медных луженых проволок
  4. Обмотка из стеклоленты и фторопластовых пленок
  5. Оболочка из стеклонитей в виде оплетки
  6. Покрытие из кремнийорганического лака

Область применения

Кабели марки КЭСФС предназначены для подвижного и фиксированного монтажа внутриблочных, межблочных, внутриприборных и межприборных соединений в электронных и электрических устройствах на номинальное переменное напряжение 380 В частотой 5 кГц и постоянное напряжение 550 В.

Кабели устойчивы к истиранию и выдерживают: 100 квартир найдете тут и двойных ходов иглы для кабелей с экранированными жилами и 50 двойных ходов иглы для кабелей с экранированными парами. Кабели выдерживают не менее 150 циклов изгибов на угол ±90°С*. Кабели стойки к воздействию синусоидальной вибрации в диапазоне частот от 1 до 5000 Гц с амплитудой ускорения до 400 м/с2, механическому удару одиночного действия с пиковым ударным ускорением до 10000 м/с2 длительностью действия ударного ускорения 0,1-2,0 мс, механическим ударам многократного действия с пиковым ударным ускорением до 1500 м/с2 длительностью действия ударного ускорения 1-5 мс, линейного ускорения до 5000 м/с2 и акустическим шумам в диапазоне частот 50-10000 Гц при уровне звукового давления до 170 дБ. Кабели устойчивы к воздействию пониженного атмосферного давления до 666 Па при заказе этой квартиры на сутки в Новосибирске и температуре до 250°С в течение 3 часов или одноразовое воздействие температуры 400°С в течение 3 часов, или одноразовое воздействие температуры 450°С в течение 15 минут без дальнейшего использования проводов. Кабели стойки к воздействию статической и динамической пыли (песка), соляного (морского) тумана, минерального масла, бензина, плесневых грибов. Кабели не распространяют горение. При нагреве кабелей свыше 250°С, а также сжигании отходов кабелей выделяются токсичные газы.

Минимальная наработка кабелей — 1000 часов. Минимальный срок сохраняемости кабелей — 20 лет. Минимальный срок службы — 20 лет.

* в нормальных климатических условиях и радиусе изгиба, равном 5 наружным диаметрам кабеля.

Влажность воздуха при 35° C [%] 98
Импульсное напряжение [В] 900
Испытательное переменное напряжение частотой 50 Гц, 5 мин. [кВ] 1.75
Максимальная рабочая температура жилы [°С] +250
Рабочее переменное напряжение частотой 5 кГц [В] 380
Рабочее постоянное напряжение [В] 550
Строительная длина, не менее [м] 15
Температура окружающей среды, верхний предел [°C] +250
Температура окружающей среды, нижний предел [°C] -60
Электрическое сопротивление изоляции, не менее [МОм*км] 100000
Электрическое сопротивление связи при частоте 10 МГц, не более [МОм/м] 200
Количество и сечение жил, шт. х кв.мм Число и диаметр проволок в жиле, шт х мм. Масса кабеля, кг/км Наружный диаметр не более, мм Сопротивление проводника при 20°C, не более Ом/км
3х2х0,20 7х0,20 77,8 7,8 89,08
4х2х0,20 7х0,20 98,7 8,7 89,08
7х2х0,20 7х0,20 149,0 10,5 89,08
3х2х0,35 19х0,15 91,6 8,5 60,93
4х2х0,35 19х0,15 117,0 9,4 60,93
7х2х0,35 19х0,15 180,0 11,4 60,93
3х2х0,50 19х0,18 112,0 9,1 40,52
4х2х0,50 19х0,18 145,0 10,1 40,52
7х2х0,50 19х0,18 227,0 12,2 40,52
4х0,20 7х0,20 42,7 4,9 89,08
7х0,20 7х0,20 78,0 6,6 89,08
10х0,20 7х0,20 111,0 8,5 89,08
12х0,20 7х0,20 129,0 8,8 89,08
14х0,20 7х0,20 141,0 9,3 89,08
19х0,20 7х0,20 195,0 10,3 89,08
27х0,20 7х0,20 273,0 12,6 89,08
30х0,20 7х0,20 301,0 13,0 89,08
37х0,20 7х0,20 366,0 14,1 89,08
44х0,20 7х0,20 436,0 16,0 89,08
52х0,20 7х0,20 508,0 16,8 89,08
4х0,35 19х0,15 49,4 5,3 60,93
7х0,35 19х0,15 91,8 7,0 60,93
10х0,35 19х0,15 131,0 9,1 60,93
19х0,35 19х0,15 231,0 11,1 60,93
24х0,35 19х0,15 292,0 13,2 60,93
32х0,35 19х0,15 380,0 14,5 60,93
41х0,35 19х0,15 486,0 17,2 60,93
50х0,35 19х0,15 583,0 18,0 60,93
4х0,50 19х0,18 72,0 6,2 40,52
7х0,50 19х0,18 117,0 7,5 40,52
10х0,50 19х0,18 168,0 9,7 40,52
19х0,50 19х0,18 300,0 11,8 40,52
24х0,50 19х0,18 379,0 14,0 40,52
32х0,50 19х0,18 496,0 15,6 40,52
41х0,50 19х0,18 634,0 18,4 40,52
50х0,50 19х0,18 762,0 19,3 40,52
