Кабели и провода монтажные

КЭСФЭ

Стандарт
ТУ 16-505.798-75
Код ОКП
35 8337 7000

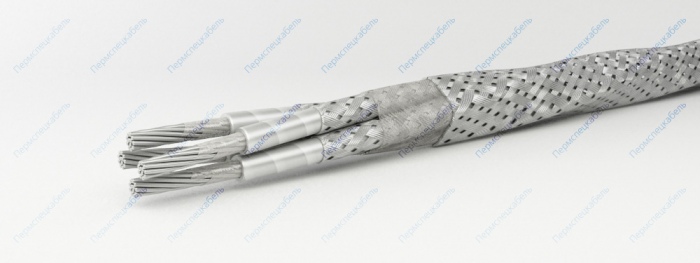

КЭСФЭ

Элементы конструкции

  1. Токопроводящая жила скрученная из медных посеребренных проволок
  2. Изоляция из стеклянных нитей и пленок фторопласта
  3. Экран по изоляции жил из медных луженых проволок
  4. Обмотка из стеклоленты и фторопластовых пленок
  5. Экран из медных луженых проволок

Область применения

Кабели марки КЭСФЭ предназначены для подвижного и фиксированного монтажа внутриблочных, межблочных, внутриприборных и межприборных соединений в электронных и электрических устройствах на номинальное переменное напряжение 380 В частотой 5 кГц и постоянное напряжение 550 В.

Кабели выдерживают не менее 150 циклов изгибов на угол ±90°С*. Кабели стойки к воздействию синусоидальной вибрации в диапазоне частот от 1 до 5000 Гц с амплитудой ускорения до 400 м/с2, механическому удару одиночного действия с пиковым ударным ускорением до 10000 м/с2 длительностью действия ударного ускорения 0,1-2,0 мс, механическим ударам многократного действия с пиковым ударным ускорением до 1500 м/с2 длительностью действия ударного ускорения 1-5 мс, линейного ускорения до 5000 м/с2 и акустическим шумам в диапазоне частот 50-10000 Гц при уровне звукового давления до 170 дБ. Кабели устойчивы к воздействию пониженного атмосферного давления до 666 Па при температуре до 250°С в течение 3 часов или одноразовое воздействие температуры 400°С в течение 3 часов, или одноразовое воздействие температуры 450°С в течение 15 минут без дальнейшего использования кабелей. Кабели стойки к воздействию статической и динамической пыли (песка), минерального масла, бензина, плесневых грибов. Кабели не распространяют горение. При нагреве кабелей свыше 250°С, а также сжигании отходов кабелей выделяются токсичные газы.

Минимальная наработка кабелей — 1000 часов. Минимальный срок сохраняемости кабелей — 20 лет. Минимальный срок службы — 20 лет.

* в нормальных климатических условиях и радиусе изгиба, равном 5 наружным диаметрам кабеля.

Влажность воздуха при 35° C [%] 98
Импульсное напряжение [В] 900
Испытательное переменное напряжение частотой 50 Гц, 5 мин. [кВ] 1.75
Максимальная рабочая температура жилы [°С] 250
Рабочее переменное напряжение частотой 5 кГц [В] 380
Рабочее постоянное напряжение [В] 550
Строительная длина, не менее [м] 15
Температура окружающей среды, верхний предел [°C] +250
Температура окружающей среды, нижний предел [°C] -60
Электрическое сопротивление изоляции, не менее [МОм*км] 100000
Электрическое сопротивление связи при частоте 10 МГц, не более [МОм/м] 100
Количество и сечение жил, шт. х кв.мм Число и диаметр проволок в жиле, шт х мм. Масса кабеля, кг/км Наружный диаметр не более, мм Сопротивление проводника при 20°C, не более Ом/км
4х0,35 19х0,15 64,2 5,5 60,93
7х0,35 19х0,15 129,0 7,4 60,93
10х0,35 19х0,15 169,0 9,5 60,93
19х0,35 19х0,15 327,0 11,9 60,93
24х0,35 19х0,15 396,0 14,0 60,93
32х0,35 19х0,15 487,0 15,4 60,93
41х0,35 19х0,15 612,0 18,0 60,93
50х0,35 19х0,15 714,0 18,9 60,93
4х0,50 19х0,18 99,1 6,6 40,52
7х0,50 19х0,18 153,0 7,9 40,52
10х0,50 19х0,18 207,0 10,1 40,52
19х0,50 19х0,18 397,0 12,6 40,52
24х0,50 19х0,18 483,0 14,9 40,52
32х0,50 19х0,18 616,0 16,4 40,52
41х0,50 19х0,18 765,0 19,2 40,52
50х0,50 19х0,18 901,0 20,0 40,52
4х0,75 19х0,23 118,0 7,2 24,81
7х0,75 19х0,23 181,0 8,6 24,81
10х0,75 19х0,23 304,0 11,5 24,81
19х0,75 19х0,23 478,0 13,9 24,81
24х0,75 19х0,23 576,0 16,4 24,81
32х0,75 19х0,23 726,0 17,9 24,81
41х0,75 19х0,23 935,0 21,2 24,81
50х0,75 19х0,23 1101,0 22,2 24,81
4х1,00 19х0,26 137,0 7,6 19,41
7х1,00 19х0,26 203,0 9,1 19,41
10х1,00 19х0,26 331,0 12,1 19,41
19х1,00 19х0,26 528,0 14,6 19,41
24х1,00 19х0,26 651,0 17,3 19,41
32х1,00 19х0,26 826,0 19,0 19,41
41х1,00 19х0,26 1043,0 22,4 19,41
50х1,00 19х0,26 1232,0 23,5 19,41
4х1,50 19х0,32 169,0 8,4 12,57
7х1,50 19х0,32 290,0 10,4 12,57
10х1,50 19х0,32 413,0 13,3 12,57
19х1,50 19х0,32 681,0 16,1 12,57
24х1,50 19х0,32 845,0 19,1 12,57
32х1,50 19х0,32 1088,0 21,1 12,57
41х1,50 19х0,32 1403,0 24,8 12,57
50х1,50 19х0,32 1663,0 26,0 12,57
15эх0,35+7эх1,50 19х0,15+19х0,32 501,0 14,4 60,93+12,57
