Каталог / Кабельная продукция

Кабели и провода монтажные

МГТФ

Стандарт
ТУ 16-505-185-71
Код ОКП
35 8332 8500

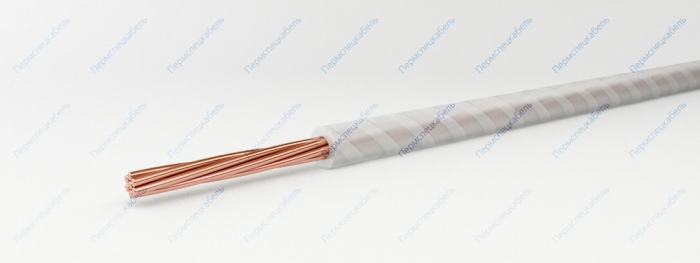

МГТФ

Элементы конструкции

  1. Токопроводящая жила скрученная из медных проволок
  2. Изоляция из фторопластовых пленок

Область применения

Провода марки МГТФ предназначены для подвижного и фиксированного монтажа внутриблочных, межблочных, внутриприборных и межприборных соединений в электронных и электрических устройствах на рабочее переменное напряжение 250 В частотой 5 кГц и постоянное напряжение 350 В.

Провода предназначены для эксплуатации на суше, реках, озёрах и на море в макроклиматических районах с умеренным и холодным климатом. Провода устойчивы к воздействию пониженного атмосферного давления до 0,67 кПа и повышенного атмосферного давления до 295 кПа. При нагреве проводов свыше 250°С, а также сжигании отходов проводов выделяются токсичные газы. Не рекомендуется эксплуатация проводов в условиях резкой смены температур.

Минимальная наработка проводов — 3000 часов. Минимальный срок сохраняемости проводов — 20 лет. Минимальный срок службы — 20 лет. 95%-ый ресурс — 5000 часов.

Влажность воздуха при 25°С [%] 98
Импульсное напряжение [В] 700
Испытательное переменное напряжение частотой 50 Гц, 5 мин. [кВ] 1.5
Максимальная рабочая температура жилы [°С] +220
Рабочее переменное напряжение частотой 5 кГц [В] 250
Рабочее постоянное напряжение [В] 350
Строительная длина, не менее [м] 15
Температура окружающей среды, верхний предел [°C] +220
Температура окружающей среды, нижний предел [°C] -60
Электрическое сопротивление изоляции, не менее [МОм*км] 100000
Количество и сечение жил, шт. х кв.мм Число и диаметр проволок в жиле, шт х мм. Масса кабеля, кг/км Наружный диаметр не более, мм Сопротивление проводника при 20°C, не более Ом/км
1х0,03 7х0,08 0,63 0,56 569,45
1х0,05 10х0,08 0,86 0,62 398,69
1х0,07 14х0,08 1,22 0,75 271,00
1х0,10 21х0,08 1,73 0,85 180,00
1х0,12 24х0,08 1,95 0,87 174,40
1х0,14 30х0,08 2,26 0,90 130,00
1х0,20 19х0,12 2,96 1,04 100,00
1х0,35 19х0,15 4,25 1,19 60,00
