Кабели и провода монтажные МГТФЭ

Кабельная продукция / Кабели и провода монтажные

МГТФЭ

Стандарт
ТУ 16-505-185-71
Код ОКП
35 8332 8600

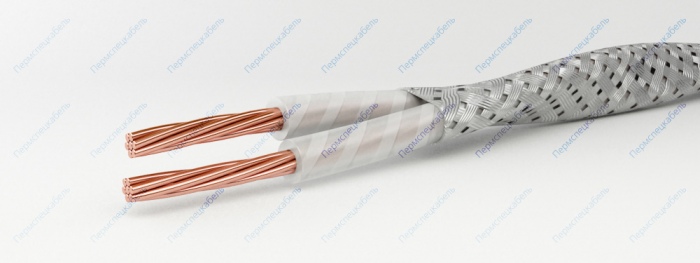

МГТФЭ

Элементы конструкции

  1. Токопроводящая жила скрученная из медных проволок
  2. Изоляция из фторопластовых пленок
  3. Экран из медных луженых проволок

Область применения

Провода марки МГТФЭ предназначены для подвижного и фиксированного монтажа внутриблочных, межблочных, внутриприборных и межприборных соединений в электронных и электрических устройствах на рабочее переменное напряжение 250 В частотой 5 кГц и постоянное напряжение 350 В.

Провода предназначены для эксплуатации на суше, реках, озёрах и на море в макроклиматических районах с умеренным и холодным климатом. Провода устойчивы к воздействию пониженного атмосферного давления до 0,67 кПа и повышенного атмосферного давления до 295 кПа. При нагреве проводов свыше 250°С, а также сжигании отходов проводов выделяются токсичные газы. Не рекомендуется эксплуатация проводов в условиях резкой смены температур.

Минимальная наработка проводов — 3000 часов. Минимальный срок сохраняемости проводов — 20 лет. Минимальный срок службы — 20 лет. 95%-ый ресурс — 5000 часов.

Влажность воздуха при 25°С [%] 98
Импульсное напряжение [В] 700
Испытательное переменное напряжение частотой 50 Гц, 5 мин. [кВ] 1
Максимальная рабочая температура жилы [°С] +220
Рабочее переменное напряжение частотой 5 кГц [В] 250
Рабочее постоянное напряжение [В] 550
Строительная длина, не менее [м] 15
Температура окружающей среды, верхний предел [°C] +220
Температура окружающей среды, нижний предел [°C] -60
Электрическое сопротивление изоляции, не менее [МОм*км] 100000
Электрическое сопротивление связи при частоте 10 МГц, не более [МОм/м] 400
Количество и сечение жил, шт. х кв.мм Число и диаметр проволок в жиле, шт х мм. Масса кабеля, кг/км Наружный диаметр не более, мм Сопротивление проводника при 20°C, не более Ом/км
1х0,07 14х0,08 3,96 1,30 271,00
2х0,07 14х0,08 8,64 2,10 280,00
3х0,07 14х0,08 10,00 2,50 280,00
1х0,10 21х0,08 5,54 1,40 180,00
2х0,10 21х0,08 10,00 2,30 190,00
3х0,10 21х0,08 13,00 2,80 190,00
1х0,12 24х0,08 6,35 1,60 174,40
2х0,12 24х0,08 13,50 2,50 184,00
3х0,12 24х0,08 16,00 3,00 184,00
1х0,14 30х0,08 6,10 1,60 130,00
2х0,14 30х0,08 12,50 2,50 135,00
3х0,14 30х0,08 15,00 3,00 135,00
