Кабели и провода монтажные

МГШВ

Стандарт
ТУ 16-505.437-82
Код ОКП
35 8321 7300
МГШВ

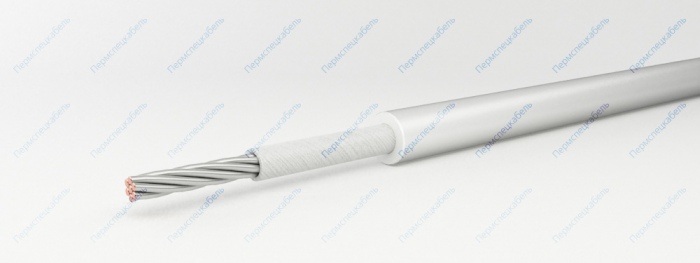

Элементы конструкции

  1. Токопроводящая жила скрученная из медных луженых проволок
  2. Изоляция из полиэфирных нитей
  3. Изоляция из ПВХ пластиката, цвет изоляции: белый, натуральный, жёлтый, оранжевый, красный, розовый, синий, голубой, зеленый, коричневый, черный, фиолетовый

Область применения

Провода марки МГШВ предназначены для подвижного и фиксированного монтажа внутриблочных, межблочных, внутриприборных и межприборных соединений в электронных и электрических устройствах, а также выводных концов электроаппаратуры на рабочее переменное напряжение 1000 В частотой 10кГц и постоянное напряжение 1500 В.

Провода предназначены для эксплуатации на суше и на море во всех макроклиматических районах, кроме макроклиматического района с очень холодным климатом. Провода стойки к воздействию синусоидальной вибрации в диапазоне частот от 1 до 5000 Гц с амплитудой ускорения 400 м/с2, механического удара одиночного действия с пиковым ударным ускорением 10 000 м/с2 длительностью действия ударного ускорения 0,1-2,0 мс, механическому удару многократного действия с пиковым ударным ускорением 1500 м/с2 длительностью действия ударного ускорения 1-5 мс, линейного ускорения величиной 5000 м/с2 и акустическому шуму в диапазоне частот 50-10 000 Гц при уровне звукового давления (относительно 2/105Па) 170дБ. Провода устойчивы к воздействию пониженного атмосферного давления до 1,33х10-4 Па в течение 24 часов и повышенного атмосферного давления до 295 кПа. Провода стойки к воздействию атмосферных конденсируемых осадков (росы и инея), статической и динамической пыли (песка), соляного (морского) тумана, плесневых грибов и солнечного излучения. Провода не распространяют горение при одиночной прокладке. Провода выдерживают кратковременное воздействия температур: 100°С в течение 96 часов, 130°С в течение 5 минут, 150°С в течение 10 минут (без дальнейшего использования).

Минимальная наработка проводов -— 10 000 часов. Минимальный срок сохраняемости проводов — 15 лет. 95%-ый ресурс — 15 000 часов.

Влажность воздуха при 35° C [%] 98
Импульсное напряжение [В] 700
Испытательное переменное напряжение частотой 50 Гц, 5 мин. [кВ] 2
Максимальная рабочая температура жилы [°С] +70
Рабочее переменное напряжение частотой 10 кГц [В] 1000
Рабочее постоянное напряжение [В] 1500
Строительная длина, не менее [м] 50
Температура окружающей среды, верхний предел [°C] +70
Температура окружающей среды, нижний предел [°C] -50
Электрическое сопротивление изоляции, не менее [МОм*км] 100
Сечение жил, кв.мм Число и диаметр проволок в жиле, шт х мм. Масса провода, кг/км Наружный диаметр не более, мм Сопротивление проводника при 20°C, не более Ом/км
0,20 7x0,20 3,9 1,6 91,7
0,35 19x0,15 5,9 1,9 60,0
0,50 16x0,20 7,9 2,2 40,1
0,75 24x0,20 11,4 2,5 26,7
1,00 19x0,26 14,1 2,8 20,4
1,50 19x0,32 19,8 3,0 13,6
