МГШВЭ

Стандарт
ТУ 16-505.437-82
Код ОКП
35 8322 6400
МГШВЭ

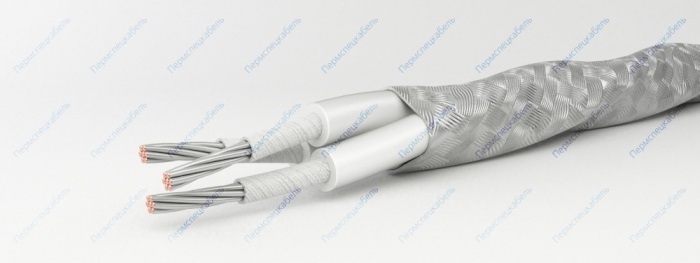

Элементы конструкции

  1. Токопроводящая жила скрученная из медных луженых проволок
  2. Изоляция из полиэфирных нитей
  3. Изоляция из ПВХ пластиката, цвет изоляции: белый, жёлтый, оранжевый, красный, синий, зеленый, коричневый, черный, фиолетовый
  4. Экран из медных луженых проволок

Область применения

Провода марки МГШВ предназначены для подвижного и фиксированного монтажа внутриблочных, межблочных, внутриприборных и межприборных соединений в электронных и электрических устройствах, а также выводных концов электроаппаратуры на рабочее переменное напряжение 1000 В частотой 10кГц и постоянное напряжение 1500 В.

Провода предназначены для эксплуатации на суше и на море во всех макроклиматических районах, кроме макроклиматического района с очень холодным климатом. Провода стойки к воздействию синусоидальной вибрации в диапазоне частот от 1 до 5000 Гц с амплитудой ускорения 400 м/с2, механического удара одиночного действия с пиковым ударным ускорением 10000 м/с2 длительностью действия ударного ускорения 0,1-2,0 мс, механическому удару многократного действия с пиковым ударным ускорением 1500 м/с2 длительностью действия ударного ускорения 1-5 мс, линейного ускорения величиной 5000 м/с2 и акустическому шуму в диапазоне частот 50-10000 Гц при уровне звукового давления (относительно 2/105Па) 170дБ. Провода устойчивы к воздействию пониженного атмосферного давления до 1,33х10-4 Па в течение 24 часов и повышенного атмосферного давления до 295 кПа. Провода стойки к воздействию атмосферных конденсируемых осадков (росы и инея), статической и динамической пыли (песка), соляного (морского) тумана, плесневых грибов и солнечного излучения. Провода не распространяют горение при одиночной прокладке. Провода выдерживают кратковременное воздействия температур: 100°С в течение 96 часов, 130°С в течение 5 минут, 150°С в течение 10 минут (без дальнейшего использования).

Минимальная наработка проводов — 10000 часов. Минимальный срок сохраняемости проводов — 15 лет. 95%-ый ресурс — 15000 часов.

Влажность воздуха при 35° C [%] 98
Импульсное напряжение [В] 700
Испытательное переменное напряжение частотой 50 Гц, 5 мин. [кВ] 2
Максимальная рабочая температура жилы [°С] +70
Рабочее переменное напряжение частотой 10 кГц [В] 1000
Рабочее постоянное напряжение [В] 1500
Строительная длина, не менее [м] 50
Температура окружающей среды, верхний предел [°C] +70
Температура окружающей среды, нижний предел [°C] -50
Электрическое сопротивление изоляции, не менее [МОм*км] 100
Электрическое сопротивление связи при частоте 10 МГц, не более [МОм/м] 150
Количество и сечение жил, шт. х кв.мм Число и диаметр проволок в жиле, шт х мм. Масса провода, кг/км Наружный диаметр не более, мм Сопротивление проводника при 20°C, не более Ом/км
1х0,20 7x0,20 10,3 2,2 91,7
1х0,35 19x0,15 14,9 2,5 60,0
1х0,50 16x0,20 17,5 2,8 40,1
1х0,75 24x0,20 23,5 3,3 26,7
2х0,35 19x0,15 29,4 4,6 60,0
2х0,50 16x0,20 35,5 5,2 40,1
2х0,75 24x0,20 46,3 5,8 26,7
3х0,35 19x0,15 36,3 4,9 60,0
3х0,50 16x0,20 44,8 5,4 40,1
3х0,75 24x0,20 59,1 6,8 26,7
