Кабели и провода монтажные МК 27-11

Кабельная продукция / Кабели и провода монтажные

МК 27-11

Стандарт
ТУ 16-505.779-80
Код ОКП
35 8339 5900

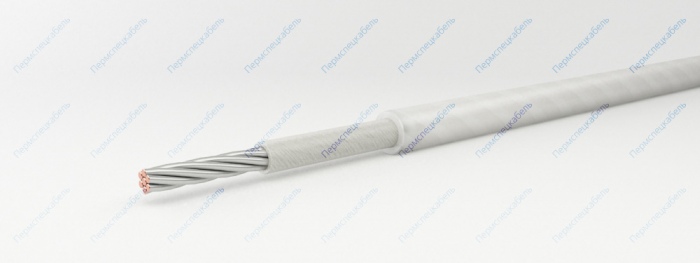

МК 27-11

Элементы конструкции

  1. Токопроводящая жила скрученная из медных посеребренных проволок
  2. Изоляция из стеклянных нитей и пленок фторопласта

Область применения

Провода марки МК 27-11 предназначены для подвижного и фиксированного монтажа внутриблочных, межблочных, внутриприборных и межприборных соединений в электронных и электрических устройствах на номинальное переменное напряжение 380 В частотой 10кГц и постоянное напряжение 550 В.

Провода предназначены для эксплуатации во всех макроклиматических районах на суше и на море, кроме макроклиматического района с очень холодным климатом. Провода стойки к воздействию синусоидальной вибрации в диапазоне частот от 1 до 5000 Гц с амплитудой ускорения 400 м/с2, механического удара одиночного действия с пиковым ударным ускорением. 10000 м/с2 длительностью действия ударного ускорения 0,1-2,0 мс, механическому удару многократного действия с пиковым ударным ускорением 1500 м/с2 длительностью действия ударного ускорения 1-5 мс, линейного ускорения величиной 5000 м/с2 и акустическому шуму в диапазоне частот 50-10 000 Гц при уровне звукового давления (относительно 2/105 Па) 170 дБ. Провода устойчивы к воздействию пониженного атмосферного давления до 1,3х10-4 Па при температуре до 125°С. Провода допускают одноразовое использование в условиях пониженного атмосферного давления до 666 Па в течение 3 ч при температуре 250°С и переменном напряжении 380 В (постоянном напряжении 550 В) или при температуре 400°С и переменном напряжении 220 В (постоянном напряжении 450 В), а также в течении 15 мин при температуре 450°С и переменном напряжении 60 В (постоянном напряжении 150 В). Провода устойчивы к воздействию повышенного атмосферного давления до 295 кПа. Провода стойки к воздействию статической пыли (песка), соляного (морского) тумана, минерального масла, бензина, плесневых грибов и солнечного излучения. Провода устойчивы к воздействию газовых смесей при давлении 295 кПа следующего состава: а) азот до 96%, кислород от 4% до 50%, водород до 20%, углекислый газ до 3%, гелий до 1%, прочие газы - 1%; б) гелий - 50%, азот - 50%; в) аргон - 90%, азот - 10%. Провода не распространяют горение. При нагреве проводов свыше 250°С, а также сжигании отходов проводов выделяются токсичные газы.

Минимальная наработка проводов: 1000 часов при температуре 250°С, 25 000 часов при температуре 125°С, 100 000 часов при температуре 100°С. Минимальный срок сохраняемости проводов — 20 лет. Минимальный срок службы — 20 лет. 95%-ый ресурс — 1500 часов.

Влажность воздуха при 35° C [%] 98
Импульсное напряжение [В] 900
Испытательное переменное напряжение частотой 50 Гц, 5 мин. [кВ] 1.75
Максимальная рабочая температура жилы [°С] +250
Рабочее переменное напряжение частотой 10 кГц [В] 380
Рабочее постоянное напряжение [В] 550
Радиус изгиба при температуре -60°С [наружных диаметров] 5
Строительная длина, не менее [м] 25
Температура окружающей среды, верхний предел [°C] +250
Температура окружающей среды, нижний предел [°C] -60
Электрическое сопротивление изоляции, не менее [МОм*км] 100000
Cечение жил, кв.мм Число и диаметр проволок в жиле, шт х мм. Масса провода, кг/км Наружный диаметр не более, мм Сопротивление проводника при 20°C, не более Ом/км
0,20 7х0,20 4,5 1,40 84,84
0,35 19х0,15 5,9 1,60 58,03
0,50 19х0,18 7,6 1,70 38,80
0,75 19х0,23 11,0 2,00 23,68
1,00 19х0,26 13,2 2,10 18,70
1,50 19х0,32 19,0 2,40 12,20
2,50 19х0,42 32,1 3,00 7,10
