ПВМФЭО-2-С

Стандарт
ТУ 16-505.287-81
Код ОКП
35 8333 780
ПВМФЭО-2-С

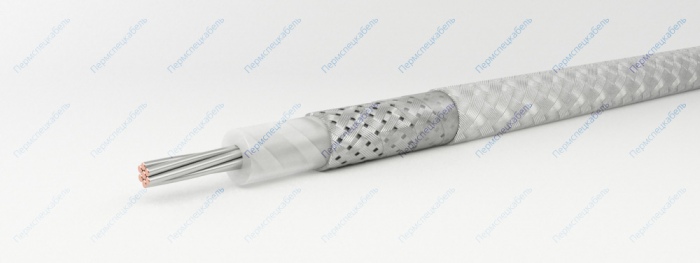

Элементы конструкции

  1. Токопроводящая жила скрученная из медных луженых проволок
  2. Изоляция из фторопластовых пленок c промазкой кремнийорганической жидкостью по токопроводящей жиле и между пленками
  3. Экран из медных луженых проволок
  4. Обмотка из фторопластовых пленок
  5. Оплетка из стеклянных нитей, пропитанная кремнийорганическим лаком

Область применения

Провода марки ПВМФЭО предназначены для фиксированного монтажа внутриблочных, межблочных, внутриприборных и межприборных соединений в электронных и электрических устройствах.

Провода предназначены для эксплуатации на суше и на море во всех макроклиматических районах, кроме макроклиматического района с очень холодным климатом. Провода выдерживают не менее 20 циклов изгибов на угол ±1/2П рад по радиусу не менее пяти наружных диаметров повода. Провода устойчивы к воздействию пониженного атмосферного давления до 0,67 кПа и повышенного атмосферного давления до 295 кПа. Провода стойки к воздействию синусоидальной вибрации в диапазоне частот от 1 до 5000 Гц с амплитудой ускорения 400 м/с2, механического удара одиночного действия с пиковым ударным ускорением 10000 м/с2 длительностью действия ударного ускорения 0,1-2,0 мс, механическому удару многократного действия с пиковым ударным ускорением 1500 м/с2 длительностью действия ударного ускорения 1-5 мс, линейного ускорения величиной 5000 м/с2 и акустическому шуму в диапазоне частот 50-10000 Гц при уровне звукового давления (относительно 2/105Па) 170дБ. Провода стойки к воздействию статической и динамической пыли (песка), соляному (морскому) туману, плесневых грибов, солнечного интегрального и ультрафиолетового излучения. При нагреве проводов свыше 250°С, а также сжигании отходов проводов выделяются токсичные газы. Минимальная наработка проводов — 3000 часов.

Минимальный срок сохраняемости кабелей — 20 лет. Минимальный срок службы — 20 лет.

Влажность воздуха при 35° C [%] 98
Испытательное напряжение на проход [кВ] 8
Испытательное переменное напряжение частотой 50 Гц, 5 мин. [кВ] 5
Испытательное постоянное напряжение [кВ] 20
Максимальная рабочая температура жилы [°С] 200
Напряжение начала частичных разрядов в изоляции при частоте 50 Гц, не менее [кВ]: 2.4
Напряжение униполярных импульсов [кВ]: 4
Строительная длина, не менее [м] 10
Температура окружающей среды, верхний предел [°C] +200
Температура окружающей среды, нижний предел [°C] -60
Электрическое сопротивление изоляции, не менее [МОм*км] 100000
Электрическое сопротивление связи при частоте 10 МГц, не более [МОм/м] 200
Cечение жил, кв.мм Число и диаметр проволок в жиле, шт х мм Масса провода, кг/км Наружный диаметр, мм Сопротивление проводника при 20°C, не более Ом/км
0,12 15x0,10 16,1 2,8 179,0
0,2 19x0,12 16,9 2,8 113,4
