АКВББШВ

Стандарт
ГОСТ 1508-78
Код ОКП
35 6344 0700

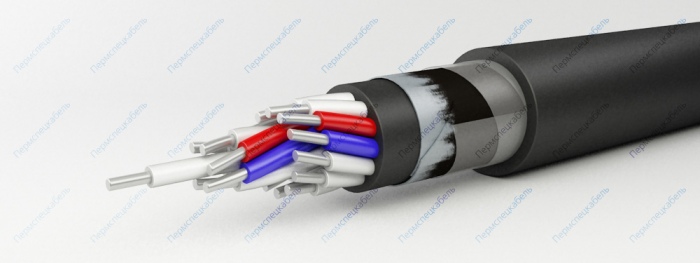

АКВББШВ

Элементы конструкции

  1. Токопроводящая жила
  2. Изоляция
  3. Разделительный слой
  4. Броня
  5. Битум
  6. Пленка ПЭТ
  7. Шланг

Область применения

Кабели предназначены для неподвижного присоединения к электрическим приборам, аппаратам, сборкам зажимов электрических распределительных устройств с номинальным переменным напряжением до 660 В частоты до 100 Гц или постоянным напряжением до 1000 В.

Кабели применяются для прокладки на открытом воздухе, в помещениях, каналах, туннелях, в земле (траншеях) в условиях агрессивной среды, в местах, подверженных воздействию блуждающих токов, если кабели не подвергаются значительным растягивающим усилиям и при наличии опасности механических повреждений в ходе эксплуатации. Кабели не распространяют горение при одиночной прокладке (нормы ГОСТ 12176-89).

Сопротивление проводника согласно ГОСТ 22483
Климатическое исполнение УХЛ по ГОСТ 15150-69
Категория размещения 1-5 по ГОСТ 15150-69

Срок службы при прокладке на открытом воздухе, в земле (траншеях) — не менее 15 лет, при прокладке в помещениях, туннелях, каналах — не менее 25 лет.

Влажность воздуха при 35° C [%] 98
Гарантийный срок эксплуатации [месяц] 36
Испытательное переменное напряжение частотой 50 Гц, 5 мин. [кВ] 2.5
Максимальная рабочая температура жилы [°С] 70
Монтаж при температуре, не ниже [°C] -7
Номинальное переменное напряжение частотой 50 Гц [кВ] 0.66
Радиус изгиба кабелей [наружных диаметров] 10
Строительная длина, не менее [м] 150
Температура окружающей среды, верхний предел [°C] +50
Температура окружающей среды, нижний предел [°C] -50
Количество и сечение жил шт х кв.мм Масса кабеля кг/км Наружный диаметр мм Сопротивление изоляции, не менее МОм х км
4x2,5 353 14,4 9,0
5x2,5 390 15,2 9,0
7x2,5 441 16,1 9,0
10x2,5 558 19,1 9,0
14x2,5 643 20,3 9,0
19x2,5 755 22,1 9,0
27x2,5 977 25,9 9,0
37x2,5 1176 28,5 9,0
4x4,0 427 16,0 9,0
7x4,0 546 18,2 9,0
10x4,0 701 21,8 9,0
4x6,0 484 17,2 6,0
7x6,0 631 19,6 6,0
10x6,0 817 23,7 6,0
4x10 630 20,0 6,0
7x10 848 23,1 6,0
10x10 1141 28,8 6,0
