АКВВГ

Стандарт
ГОСТ 1508-78

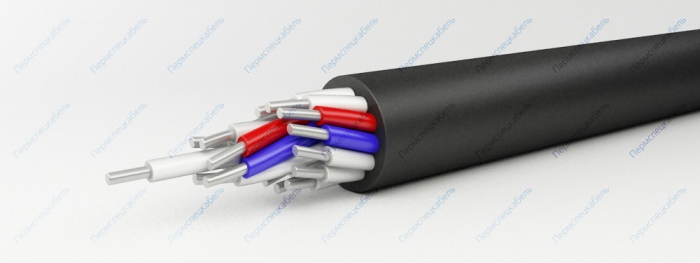

АКВВГ

Элементы конструкции

  1. Алюминиевая однопроволочная токопроводящая жила круглой формы класса 1 по ГОСТ 22483
  2. Изоляция из поливинилхлоридного пластиката
    Изолированные жилы кабелей скручены. В каждом повиве имеется счетная пара, изолированные жилы которой отличаются по цвету друг от друга и от остальных жил.
  3. Оболочка из поливинилхлоридного пластиката
    В кабелях марки КВВГз оболочка с заполнением пространства между жилами

Область применения

Кабели предназначены для неподвижного присоединения к электрическим приборам, аппаратам, сборкам зажимов электрических распределительных устройств с номинальным переменным напряжением до 660 В частоты до 100 Гц или постоянным напряжением до 1000 В.

Кабели применяются для прокладки на открытом воздухе, в помещениях, каналах, туннелях, в условиях агрессивной среды, при отсутствии механических воздействий на кабели. Допускается прокладка кабелей в земле (траншеях) при обеспечении защиты кабелей в местах выхода на поверхность. Кабели не распространяют горение при одиночной прокладке (нормы ГОСТ 12176-89).

Кабели марки КВВГз применяются для электроустановок требующих уплотнения кабелей при вводе.

Срок службы при прокладке на открытом воздухе, в земле (траншеях) — не менее 15 лет, при прокладке в помещениях, туннелях, каналах — не менее 25 лет.

Параметры исполнения

Сопротивление проводника согласно ГОСТ 22483
Климатическое исполнение УХЛ по ГОСТ 15150-69
Категория размещения 1-5 по ГОСТ 15150-69

Радиус изгиба кабеля при прокладке

Кабель наружным диаметром до 10 мм включительно не менее 3-х диаметров кабеля
Кабель наружным диаметром от 10 до 25 мм включительно не менее 4-х диаметров кабеля
Кабель наружным диаметром от 25 мм не менее 6-ти диаметров кабеля
Влажность воздуха при 35° C [%] 98
Гарантийный срок эксплуатации [месяц] 36
Испытательное переменное напряжение частотой 50 Гц, 5 мин. [кВ] 2.5
Максимальная рабочая температура жилы [°С] 70
Монтаж при температуре, не ниже [°C] 0
Номинальное переменное напряжение частотой 50 Гц [кВ] 0.66
Строительная длина, не менее [м] 150
Температура окружающей среды, верхний предел [°C] +50
Температура окружающей среды, нижний предел [°C] -50
Количество и сечение жил шт х кв.мм Масса кабеля кг/км Наружный диаметр мм Сопротивление изоляции, не менее МОм х км
4x2,5 104 9,7 9,0
5x2,5 122 10,6 9,0
7x2,5 152 11,4 9,0
10x2,5 205 14,3 9,0
14x2,5 261 15,5 9,0
19x2,5 333 17,2 9,0
27x2,5 470 20,9 9,0
37x2,5 631 23,8 9,0
4x4,0 142 11,4 9,0
7x4,0 214 13,5 9,0
10x4,0 289 17,0 9,0
4x6,0 175 12,5 6,0
7x6,0 268 14,9 6,0
10x6,0 382 19,3 6,0
