АКВВГНГ

Стандарт
ТУ 16.К01-37-2003
Код ОКП
35 6344

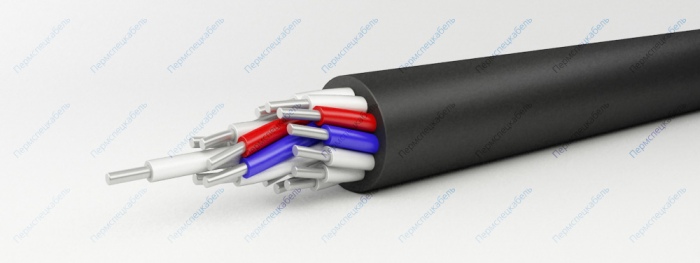

АКВВГНГ

Элементы конструкции

  1. Алюминиевая однопроволочная жила (класс 1)
  2. Изоляция из ПВХ пластиката, наличие счетной пары в каждом повиве
  3. Оболочка из ПВХ пластиката пониженной горючести

Область применения

Предназначены для неподвижного присоединения к электрическим приборам, аппаратам, сборкам зажимов электрических распределительных устройств с номинальным переменным напряжением до 660 В частотой до 100 Гц или постоянным напряжением до 1000 В.

Применяются для прокладки на открытом воздухе, в помещениях, каналах, туннелях, в условиях агрессивной среды, при отсутствии механических воздействий на кабели, а так же допускается прокладка кабелей в земле (траншеях) при обеспечении защиты кабелей в местах выхода на поверхность. Не распространяют горение при прокладке в пучках (нормы МЭК 60332-3 категории А). Стойки к монтажным изгибам.

Срок службы при прокладке в земле и открытой прокладке — 15 лет, при прокладке в помещениях, каналах и туннелях — 25 лет.

Влажность воздуха при 35° C [%] 98
Гарантийный срок эксплуатации [месяц] 36
Испытательное переменное напряжение частотой 50 Гц, 5 мин. [кВ] 2.5
Максимальная рабочая температура жилы [°С] 70
Монтаж при температуре, не ниже [°C] -15
Номинальное постоянное напряжение [кВ] 0.66
Строительная длина, не менее [м] 150
Температура окружающей среды, верхний предел [°C] +50
Температура окружающей среды, нижний предел [°C] -50
Количество и сечение жил шт х кв.мм Масса кабеля кг/км Наружный диаметр мм Сопротивление изоляции, не менее МОм х км
4x2,5 117 10,2 9,0
5x2,5 136 11,1 9,0
7x2,5 169 12,0 9,0
10x2,5 227 15,0 9,0
14x2,5 287 16,2 9,0
19x2,5 364 18,4 9,0
27x2,5 512 21,8 9,0
37x2,5 685 24,7 9,0
4x4,0 157 11,8 9,0
7x4,0 234 14,0 9,0
10x4,0 316 17,6 9,0
4x6,0 192 13,0 6,0
7x6,0 290 15,4 6,0
10x6,0 413 19,9 6,0
4x10 282 15,8 6,0
7x10 456 19,3 6,0
10x10 644 25,0 6,0
