Каталог / Кабельная продукция

Кабели контрольные

АКВВГЭ

Стандарт
ГОСТ 1508-78
Код ОКП
35 6344 0200
АКВВГЭ

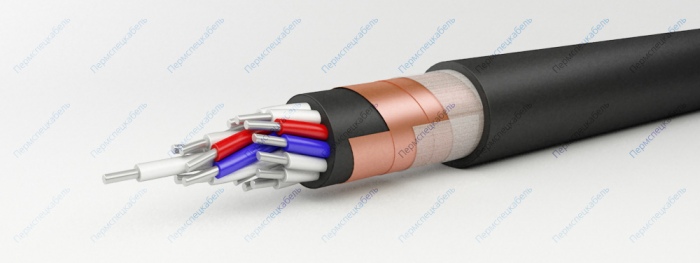

Элементы конструкции

  1. Алюминиевая однопроволочная жила (класс 1)
  2. Изоляция из ПВХ пластиката, наличие счетной пары в каждом повиве
  3. Разделительный слой из ПВХ пластиката
  4. Экран из алюминиевой или медной ленты
  5. Обмотка лентой полотна нетканого
  6. Оболочка из ПВХ пластиката

Область применения

Предназначены для неподвижного присоединения к электрическим приборам, аппаратам, сборкам зажимов электрических распределительных устройств с номинальным переменным напряжением до 660 В частотой до 100 Гц или постоянным напряжением до 1000 В.

Применяются для прокладки на открытом воздухе, в помещениях, каналах, туннелях, в условиях агрессивной среды, при отсутствии механических воздействий на кабели и необходимости защиты электрических цепей от влияния внешних электрических полей. Не распространяют горение при одиночной прокладке (нормы ГОСТ 12176-89). Стойки к монтажным изгибам.

Срок службы при открытой прокладке — 15 лет, при прокладке в помещениях, каналах и туннелях — 25 лет.

Влажность воздуха при 35° C [%] 98
Гарантийный срок эксплуатации [месяц] 36
Испытательное переменное напряжение частотой 50 Гц, 5 мин. [кВ] 2.5
Максимальная рабочая температура жилы [°С] 70
Монтаж при температуре, не ниже [°C] -15
Номинальное постоянное напряжение [кВ] 0.66
Строительная длина, не менее [м] 150
Температура окружающей среды, верхний предел [°C] +50
Температура окружающей среды, нижний предел [°C] -50
Количество и сечение жил шт х кв.мм Масса кабеля кг/км Наружный диаметр мм Сопротивление изоляции, не менее МОм х км
4x2,5 202 14,0 9,0
5x2,5 227 14,8 9,0
7x2,5 266 15,7 9,0
10x2,5 361 19,1 9,0
14x2,5 430 20,3 9,0
19x2,5 520 22,1 9,0
27x2,5 696 25,9 9,0
37x2,5 864 28,5 9,0
4x4,0 253 15,6 9,0
7x4,0 344 17,8 9,0
10x4,0 467 21,8 9,0
4x6,0 295 16,8 6,0
7x6,0 427 19,6 6,0
10x6,0 583 24,1 6,0
4х10,0 422 20,0 6,0
7х10,0 600 23,1 6,0
10х10,0 824 28,8 6,0
