АКВВГЭНГ

Стандарт
ТУ 16.К09-37-2003
Код ОКП
35 6344

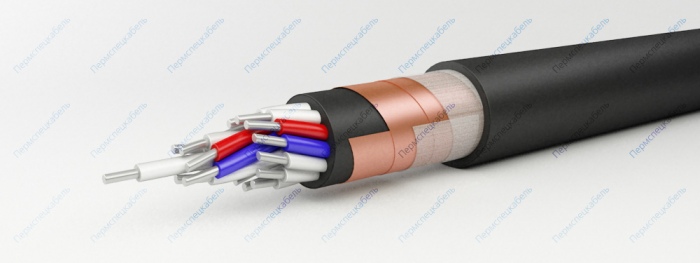

АКВВГЭНГ

Элементы конструкции

  1. Алюминиевая однопроволочная жила (класс 1)
  2. Изоляция из ПВХ пластиката, наличие счетной пары в каждом повиве
  3. Разделительный слой из ПВХ пластиката пониженной горючести
  4. Экран из алюминиевой или медной ленты
  5. Обмотка из полотна нетканого
  6. Оболочка из ПВХ пластиката пониженной горючести

Область применения

Предназначены для неподвижного присоединения к электрическим приборам, аппаратам, сборкам зажимов электрических распределительных устройств с номинальным переменным напряжением до 660 В частотой до 100 Гц или постоянным напряжением до 1000 В.

Применяются для прокладки на открытом воздухе, в помещениях, каналах, туннелях, в условиях агрессивной среды, при отсутствии механических воздействий на кабели и необходимости защиты электрических цепей от влияния внешних электрических полей. Не распространяют горение при прокладке в пучках (нормы МЭК 60332-3 категории А). Стойки к монтажным изгибам.

Срок службы при открытой прокладке — 15 лет, при прокладке в помещениях, каналах и туннелях — 25 лет.

Влажность воздуха при 35° C [%] 98
Гарантийный срок эксплуатации [месяц] 36
Испытательное переменное напряжение частотой 50 Гц, 5 мин. [кВ] 2.5
Максимальная рабочая температура жилы [°С] 70
Монтаж при температуре, не ниже [°C] -15
Номинальное постоянное напряжение [кВ] 0.66
Строительная длина, не менее [м] 150
Температура окружающей среды, верхний предел [°C] +50
Температура окружающей среды, нижний предел [°C] -50
Количество и сечение жил шт х кв.мм Масса кабеля кг/км Наружный диаметр мм Сопротивление изоляции, не менее МОм х км
4x2,5 212 14,0 9,0
5x2,5 238 14,8 9,0
7x2,5 277 15,7 9,0
10x2,5 375 19,1 9,0
14x2,5 446 20,3 9,0
19x2,5 538 22,1 9,0
27x2,5 719 25,9 9,0
37x2,5 889 28,5 9,0
4x4,0 264 15,6 9,0
7x4,0 357 17,8 9,0
10x4,0 487 21,8 9,0
4x6,0 307 16,8 6,0
7x6,0 443 19,6 6,0
10x6,0 604 24,1 6,0
4х10,0 437 20,0 6,0
7х10,0 619 23,1 6,0
10х10,0 850 28,8 6,0
