Каталог / Кабельная продукция

Кабели контрольные

АКРВБГ

Стандарт
ГОСТ 1508-78
Код ОКП
35 6345 0400

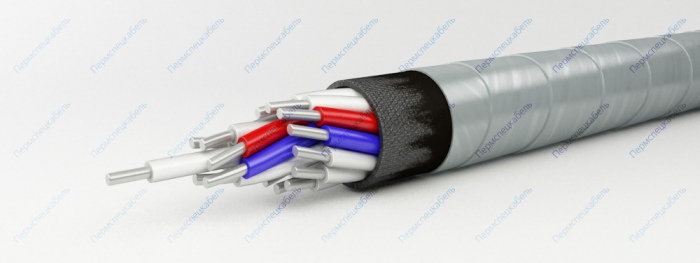

АКРВБГ

Элементы конструкции

  1. Алюминиевая однопроволочная жила (класс 1)
  2. Изоляция из резины, наличие счетной пары в каждом повиве
  3. Подушка из крепированной бумаги и битума
  4. Броня из двух стальных оцинкованных лент

Область применения

Предназначены для неподвижного присоединения к электрическим приборам, аппаратам, сборкам зажимов электрических распределительных устройств с номинальным переменным напряжением до 660 Вольт частотой до 100 Гц или постоянным напряжением до 1000 Вольт.

Применяются для прокладки на открытом воздухе, в помещениях, каналах, туннелях, если кабели не подвергаются значительным растягивающим усилиям и при наличии опасности механических воздействий на кабели. Не распространяют горение при одиночной прокладке (нормы ГОСТ 12176-89). Стойки к монтажным изгибам.

Срок службы при открытой прокладке — 15 лет, при прокладке в помещениях, каналах и туннелях — 25 лет.

Радиус изгиба кабеля при монтаже и прокладке, не менее 10*dн мм, где dн — наружный диаметр кабеля.

Влажность воздуха при 35° C [%] 98
Гарантийный срок эксплуатации [месяц] 36
Испытательное переменное напряжение частотой 50 Гц, 5 мин. [кВ] 2.5
Максимальная рабочая температура жилы [°С] 70
Монтаж при температуре, не ниже [°C] -15
Номинальное переменное напряжение частотой 50 Гц [кВ] 0.66
Строительная длина, не менее [м] 150
Температура окружающей среды, верхний предел [°C] +50
Температура окружающей среды, нижний предел [°C] -50
Электрическое сопротивление изоляции, не менее [МОм*км] 60
Количество и сечение жил шт х кв.мм Масса кабеля кг/км Наружный диаметр мм
4х2,5 406 15,8
5х2,5 451 16,9
7х2,5 509 18,0
10х2,5 733 22,2
14х2,5 825 23,8
19х2,5 989 26,0
27х2,5 1328 30,8
37х2,5 1626 34,0
4х4 452 17,0
7х4 598 19,5
10х4 874 24,2
4х6 518 18,2
7х6 699 21,0
10х6 1020 26,2
4х10 689 21,1
