Каталог / Кабельная продукция

Кабели контрольные

АКРНБГ

Стандарт
ГОСТ 1508-78
Код ОКП
35 6346 0300

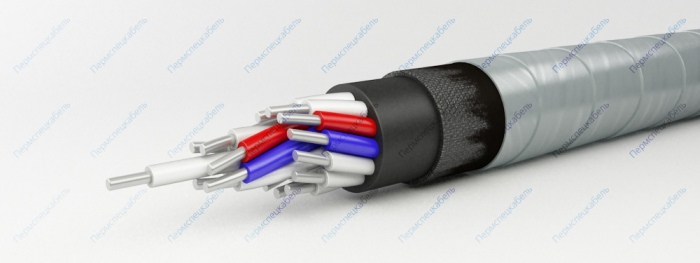

АКРНБГ

Элементы конструкции

  1. Алюминиевая однопроволочная жила (класс 1)
  2. Изоляция из резины, наличие счетной пары в каждом повиве
  3. Оболочка из резины, не распространяющей горение
  4. Подушка из крепированной бумаги и битума
  5. Броня из двух стальных оцинкованных лент

Область применения

Предназначены для неподвижного присоединения к электрическим приборам, аппаратам, сборкам зажимов электрических распределительных устройств с номинальным переменным напряжением до 660 Вольт частотой до 100 Гц или постоянным напряжением до 1000 Вольт.

Применяются для прокладки на открытом воздухе, в помещениях, каналах, туннелях, если кабели не подвергаются значительным растягивающим усилиям и при наличии опасности механических воздействий на кабели. Не распространяют горение при одиночной прокладке (нормы ГОСТ 12176-89). Стойки к монтажным изгибам.

Срок службы при открытой прокладке — 15 лет, при прокладке в помещениях, каналах и туннелях — 25 лет.

Влажность воздуха при 35° C [%] 98
Гарантийный срок эксплуатации [месяц] 36
Испытательное переменное напряжение частотой 50 Гц, 5 мин. [кВ] 2.5
Максимальная рабочая температура жилы [°С] 70
Монтаж при температуре, не ниже [°C] -15
Номинальное постоянное напряжение [кВ] 0.66
Радиус изгиба кабелей [наружных диаметров] 10
Строительная длина, не менее [м] 150
Температура окружающей среды, верхний предел [°C] +50
Температура окружающей среды, нижний предел [°C] -50
Количество и сечение жил шт х кв.мм Масса кабеля кг/км Наружный диаметр мм Сопротивление изоляции, не менее МОм х км
4х2,5 417 16,2 60
5х2,5 489 17,9 60
7х2,5 549 19,0 60
10х2,5 756 22,8 60
14х2,5 850 24,4 60
19х2,5 1016 26,6 60
27х2,5 1401 32,0 60
37х2,5 1790 36,2 60
4х4 490 18,0 60
7х4 640 20,5 60
10х4 897 24,8 60
4х6 557 19,2 60
7х6 744 22,0 60
10х6 1044 26,8 60
4х10 733 22,1 60
