АКРНГ

Стандарт
ГОСТ 1508-78
Код ОКП
35 6346 0100
АКРНГ

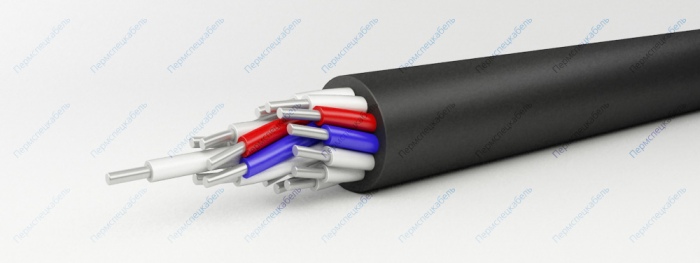

Элементы конструкции

  1. Алюминиевая однопроволочная жила (класс 1)
  2. Изоляция из резины, счетная пара жил в каждом повиве
  3. Оболочка из резины, не распространяющей горение

Область применения

Предназначены для неподвижного присоединения к электрическим приборам, аппаратам, сборкам зажимов электрических распределительных устройств с номинальным переменным напряжением до 660 Вольт частотой до 100 Гц или постоянным напряжением до 1000 Вольт.

Применяются для прокладки на открытом воздухе, в помещениях, каналах, туннелях, в условиях агрессивной среды, при отсутствии механических воздействий на кабели. Не распространяют горение при одиночной прокладке (нормы ГОСТ 12176-89). Стойки к монтажным изгибам.

Срок службы при прокладке на открытом воздухе — 15 лет, при прокладке в помещениях, каналах и туннелях — 25 лет.

Влажность воздуха при 35° C [%] 98
Гарантийный срок эксплуатации [месяц] 36
Испытательное переменное напряжение частотой 50 Гц, 5 мин. [кВ] 2.5
Максимальная рабочая температура жилы [°С] 70
Монтаж при температуре, не ниже [°C] -15
Номинальное постоянное напряжение [кВ] 0.66
Радиус изгиба кабелей [наружных диаметров] 6
Строительная длина, не менее [м] 150
Температура окружающей среды, верхний предел [°C] +50
Температура окружающей среды, нижний предел [°C] -50
Количество и сечение жил шт х кв.мм Масса кабеля кг/км Наружный диаметр мм Сопротивление изоляции, не менее МОм х км
4x2,5 169,5 12,6 60
5x2,5 259,8 14,3 60
7x2,5 304,1 15,4 60
10x2,5 460,2 19,2 60
14x2,5 532,9 20,8 60
19x2,5 668,7 23,0 60
27x2,5 980,9 28,4 60
37x2,5 1312,2 32,6 60
4x4,0 259,4 14,4 60
7x4,0 375,3 16,9 60
10x4,0 574,3 21,2 60
4x6,0 310,7 15,6 60
7x6,0 458,4 18,4 60
10x6,0 694,1 23,2 60
4x10 447,1 18,5 60
