Каталог / Кабельная продукция

Кабели контрольные

КВВГНГ

Стандарт
ТУ 16.К01-37-2003
Код ОКП
35 6314

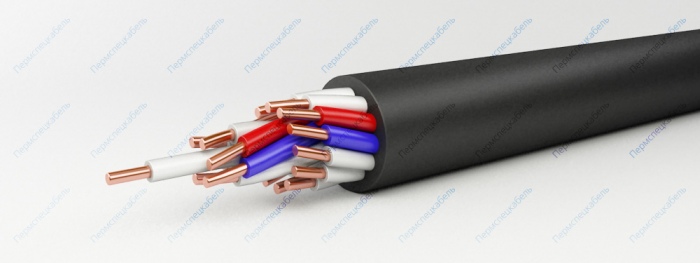

КВВГНГ

Элементы конструкции

  1. Медная однопроволочная токопроводящая жила круглой формы класса 1 по ГОСТ 22483
  2. Изоляция из поливинилхлоридного пластиката. Изолированные жилы кабелей скручены. В каждом повиве имеется счетная пара, изолированные жилы которой отличаются по цвету друг от друга и от остальных жил
  3. Оболочка из поливинилхлоридного пластиката пониженной горючести. В кабелях марки КВВГзнг оболочка с заполнением пространства между жилами

Область применения

Кабели предназначены для неподвижного присоединения к электрическим приборам, аппаратам, сборкам зажимов электрических распределительных устройств с номинальным переменным напряжением до 660 В частоты до 100 Гц или постоянным напряжением до 1000 В.

Кабели применяются для прокладки на открытом воздухе, в помещениях, каналах, туннелях, в условиях агрессивной среды, при отсутствии механических воздействий на кабели. Допускается прокладка кабелей в земле (траншеях) при обеспечении защиты кабелей в местах выхода на поверхность. Кабели преимущественно применяются для обеспечения пожарной безопасности кабельных цепей при прокладке в пучках. Кабели не распространяют горение при прокладке в пучках (нормы ГОСТ Р МЭК 332-3-96 категории А).

Кабели марки КВВГзнг применяются для электроустановок требующих уплотнения кабелей при вводе.

Сопротивление проводника согласно ГОСТ 22483
Климатическое исполнение УХЛ по ГОСТ 15150-69
Категория размещения 1-5 по ГОСТ 15150-69

Срок службы при прокладке на токрытом воздухе, в земле (траншеях) — не менее 15 лет, при прокладкев помещениях, туннелях, каналах — не менее 25 лет.

Радиус изгиба кабеля при прокладке

Кабель наружным диаметром до 10 мм включительно не менее 3-х диаметров кабеля
Кабель наружным диаметром от 10 до 25 мм включительно не менее 4-х диаметров кабеля
Кабель наружным диаметром от 25 мм не менее 6-ти диаметров кабеля
Кабель марки КВВГзнг не менее 12-ти диаметров кабеля

Влажность воздуха при 35° C [%] 98
Гарантийный срок эксплуатации [месяц] 36
Испытательное переменное напряжение частотой 50 Гц, 5 мин. [кВ] 2.5
Максимальная рабочая температура жилы [°С] 70
Монтаж при температуре, не ниже [°C] 0
Номинальное постоянное напряжение [кВ] 0.66
Строительная длина, не менее [м] 150
Температура окружающей среды, верхний предел [°C] +50
Температура окружающей среды, нижний предел [°C] -50
Количество и сечение жил шт х кв.мм Масса кабеля кг/км Наружный диаметр мм Сопротивление изоляции, не менее МОм х км
4x0,75 75 7,2 10,0
5x0,75 89 7,8 10,0
7x0,75 126 9,0 10,0
10x0,75 169 11,1 10,0
14x0,75 215 11,9 10,0
19x0,75 274 13,2 10,0
27x0,75 372 15,5 10,0
37x0,75 486 17,3 10,0
4x1,0 88 7,6 10,0
5x1,0 117 8,8 10,0
7x1,0 148 9,5 10,0
10x1,0 198 11,7 10,0
14x1,0 255 12,6 10,0
19x1,0 328 13,9 10,0
27x1,0 447 16,5 10,0
37x1,0 606 18,7 10,0
4x1,5 109 8,1 10,0
5x1,5 144 9,4 10,0
7x1,5 185 10,2 10,0
10x1,5 250 12,6 10,0
14x1,5 326 13,6 10,0
19x1,5 422 15,1 10,0
27x1,5 597 18,3 10,0
37x1,5 787 20,4 10,0
4x2,5 167 9,6 9,0
5x2,5 200 10,5 9,0
7x2,5 261 11,3 9,0
10x2,5 355 14,2 9,0
14x2,5 470 15,3 9,0
19x2,5 614 17,0 9,0
27x2,5 870 20,7 9,0
37x2,5 1156 23,1 9,0
4x4,0 241 11,2 9,0
7x4,0 385 13,3 9,0
10x4,0 526 16,8 9,0
4x6,0 326 12,4 6,0
7x6,0 529 14,8 6,0
10x6,0 745 19,2 6,0
