КВВГНГ-LS

Стандарт
16.К71-310-2001
Код ОКП
35 6314 3200

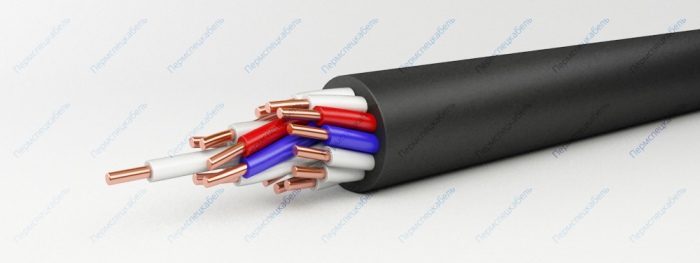

КВВГНГ-LS

Элементы конструкции

  1. Медная однопроволочная токопроводящая жила круглой формы класса 1 по ГОСТ 22483
  2. Изоляция из поливинилхлоридной композиции пониженной пожароопасности. Изолированные жилы кабелей скручены. В каждом повиве имеется счетная пара, изолированные жилы которой отличаются по цвету друг от друга и от остальных жил
  3. Оболочка из поливинилхлоридной композиции пониженной пожароопасности

Область применения

Кабели предназначены для неподвижного присоединения к электрическим приборам, аппаратам, сборкам зажимов электрических распределительных устройств с номинальным переменным напряжением до 660 В частоты до 100 Гц или постоянным напряжением до 1000 В.

Кабели применяются для прокладки на открытом воздухе, в кабельных сооружениях и помещениях, в условиях агрессивной среды, при отсутствии механических воздействий на кабели, в том числе для использования в системах атомных электростанций классов 2, 3 и 4 по классификации ОПББ-88/97 (ПНАЭ Г-01-011-97). Кабели преимущественно применяются для обеспечения пожарной безопасности кабельных цепей при прокладке в пучках. Кабели не распространяют горение при прокладке в пучках (нормы ГОСТ Р МЭК 332-3-96 категории А). Снижение светопроницаемости от дымообразования при горении и тлении кабелей не более 40%.

Сопротивление проводника согласно ГОСТ 22483
Климатическое исполнение УХЛ по ГОСТ 15150-69
Категория размещения 1-5 по ГОСТ 15150-69

Срок службы — не менее 30 лет.

Радиус изгиба кабеля при прокладке

Кабель наружным диаметром до 10 мм включительно не менее 3-х диаметров кабеля
Кабель наружным диаметром от 10 до 25 мм включительно не менее 4-х диаметров кабеля
Кабель наружным диаметром от 25 мм не менее 6-ти диаметров кабеля
Влажность воздуха при 35° C [%] 98
Гарантийный срок эксплуатации [месяц] 36
Испытательное переменное напряжение частотой 50 Гц, 5 мин. [кВ] 2.5
Максимальная рабочая температура жилы [°С] 70
Монтаж при температуре, не ниже [°C] 0
Номинальное постоянное напряжение [кВ] 0.66
Строительная длина, не менее [м] 150
Температура окружающей среды, верхний предел [°C] +50
Температура окружающей среды, нижний предел [°C] -30
Количество и сечение жил шт х кв.мм Масса кабеля кг/км Наружный диаметр мм
4х1,0 102 8
4х1,5 141 9,2
4х2,5 186 10,1
4х4,0 265 11,7
4х6,0 353 12,9
5х1,0 134 9,3
5х1,5 166 10
5х2,5 222 11
7х1,0 169 10
7х1,5 212 10,7
7х2,5 287 11,9
7х4,0 42 13,9
7х6,0 569 15,4
10х1,0 227 12,3
10х1,5 286 13,3
10х2,5 390 14,8
10х4,0 573 17,5
10х6,0 800 19,9
14х1,0 291 13,3
14х1,5 371 14,4
14х2,5 513 16
19х1,0 372 14,7
19х1,5 479 15,9
19х2,5 669 17,8
27х1,0 506 17,3
27х1,5 677 19,3
27х2,5 946 21,5
37х1,0 683 19,7
37х1,5 889 21,5
37х2,5 1278 24,5
52х1,0 923 23
52х1,5 1236 25,5
61х1,0 1088 24,8
61х1,5 1424 27
