Каталог / Кабельная продукция

Кабели контрольные

КРВБГ

Стандарт
ГОСТ 1508-78
Код ОКП
35 6315 0200
КРВБГ

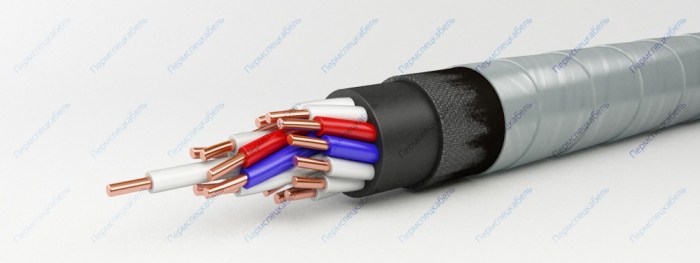

Элементы конструкции

  1. Медная однопроволочная жила (класс 1)
  2. Изоляция из резины, наличие счетной пары в каждом повиве
  3. Оболочка из ПВХ пластиката
  4. Подушка из крепированной бумаги и битума
  5. Броня из двух стальных оцинкованных лент

Область применения

Предназначены для неподвижного присоединения к электрическим приборам, аппаратам, сборкам зажимов электрических распределительных устройств с номинальным переменным напряжением до 660 Вольт частотой до 100 Гц или постоянным напряжением до 1000 Вольт.

Применяются для прокладки на открытом воздухе, в помещениях, каналах, туннелях, если кабели не подвергаются значительным растягивающим усилиям и при наличии опасности механических воздействий на кабели. Не распространяют горение при одиночной прокладке (нормы ГОСТ 12176-89). Стойки к монтажным изгибам.

Срок службы при открытой прокладке - 15 лет, при прокладке в помещениях, каналах и туннелях — 25 лет.

Влажность воздуха при 35° C [%] 98
Гарантийный срок эксплуатации [месяц] 36
Испытательное переменное напряжение частотой 50 Гц, 5 мин. [кВ] 2.5
Максимальная рабочая температура жилы [°С] 70
Монтаж при температуре, не ниже [°C] -15
Номинальное постоянное напряжение [кВ] 0.66
Радиус изгиба кабелей [наружных диаметров] 10
Строительная длина, не менее [м] 150
Температура окружающей среды, верхний предел [°C] +50
Температура окружающей среды, нижний предел [°C] -50
Электрическое сопротивление изоляции, не менее [МОм*км] 60
Количество и сечение жил шт х кв.мм Масса кабеля кг/км Наружный диаметр мм
4х1 365 14,3
5х1 408 15,2
7х1 474 16,2
10х1 631 19,4
14х1 723 20,7
19х1 897 23,0
27х1 1177 26,7
37х1 1484 29,8
4х1,5 399 14,8
5х1,5 448 15,8
7х1,5 511 16,8
10х1,5 706 20,2
14х1,5 821 21,6
19х1,5 1025 24,0
27х1,5 1383 28,3
37х1,5 1721 31,2
4х2,5 468 15,8
5х2,5 515 16,9
7х2,5 617 18,0
10х2,5 889 22,2
14х2,5 1043 23,8
19х2,5 1285 26,0
27х2,5 1748 30,8
37х2,5 2202 34,0
4х4 555 17,0
7х4 777 19,5
10х4 1130 24,2
4х6 677 18,2
7х6 975 21,0
10х6 1427 26,2
