    Кабели контрольные КРНБГ

    Кабельная продукция / Кабели контрольные

    КРНБГ

    Стандарт
    ГОСТ 1508-78
    Код ОКП
    35 6316 0300

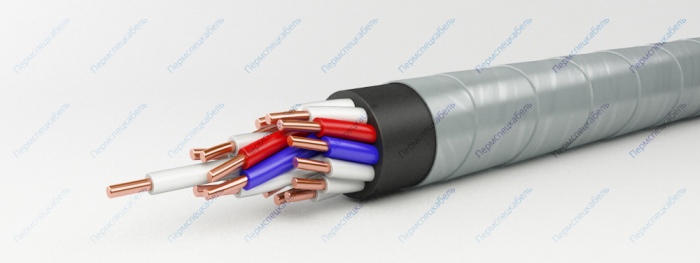

    КРНБГ

    Элементы конструкции

    1. Медная однопроволочная жила (класс 1)
    2. Изоляция из резины, наличие счетной пары в каждом повиве
    3. Оболочка, не распространяющая горение, из резины
    4. Подушка из крепированной бумаги и битума
    5. Броня из двух стальных оцинкованных лент

    Предназначены для неподвижного присоединения к электрическим приборам, аппаратам, сборкам зажимов электрических распределительных устройств с номинальным переменным напряжением до 660 Вольт частотой до 100 Гц или постоянным напряжением до 1000 Вольт.

    Применяются для прокладки на открытом воздухе, в помещениях, каналах, туннелях, если кабели не подвергаются значительным растягивающим усилиям и при наличии опасности механических воздействий на кабели. Не распространяют горение при одиночной прокладке (нормы ГОСТ 12176-89). Стойки к монтажным изгибам.

    Срок службы при открытой прокладке — 15 лет, при прокладке в помещениях, каналах и туннелях — 25 лет.

    Влажность воздуха при 35° C [%] 98
    Гарантийный срок эксплуатации [месяц] 36
    Испытательное переменное напряжение частотой 50 Гц, 5 мин. [кВ] 2.5
    Максимальная рабочая температура жилы [°С] 70
    Монтаж при температуре, не ниже [°C] -15
    Номинальное постоянное напряжение [кВ] 0.66
    Радиус изгиба кабелей [наружных диаметров] 10
    Строительная длина, не менее [м] 150
    Температура окружающей среды, верхний предел [°C] +50
    Температура окружающей среды, нижний предел [°C] -50
    Электрическое сопротивление изоляции, не менее [МОм*км] 60
    Количество и сечение жил шт х кв.мм Масса кабеля кг/км Наружный диаметр мм
    4х1 376 14,7
    5х1 426 15,6
    7х1 471 16,6
    10х1 672 20,4
    14х1 768 21,7
    19х1 922 23,6
    27х1 1204 27,3
    37х1 1557 31,0
    4х1,5 410 15,2
    5х1,5 470 16,2
    7х1,5 549 17,8
    10х1,5 749 21,2
    14х1,5 867 22,6
    19х1,5 1051 24,6
    27х1,5 1452 29,5
    37х1,5 1796 32,4
    4х2,5 480 16,2
    5х2,5 567 17,9
    7х2,5 658 19,0
    10х2,5 912 22,8
    14х2,5 1068 24,4
    19х2,5 1312 26,6
    27х2,5 1822 32,0
    37х2,5 2366 36,2
    4х4 592 18,0
    7х4 820 20,5
    10х4 1154 24,8
    4х6 721 19,2
    7х6 1025 22,0
    10х6 1452 26,8
