    Кабели силовые с пропитанной бумажной изоляцией ААШП-1

    Кабельная продукция / Кабели силовые с пропитанной бумажной изоляцией

    ААШП-1

    Стандарт
    ГОСТ 18410-73
    Код ОКП
    35 3611 0300, 35 3613 0300, 35 3614 0300, 35 3615 0300, 35 3616 0300
    ААШП-1

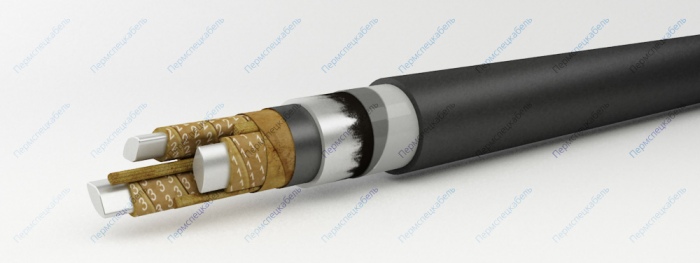

    Элементы конструкции

    1. Алюминиевая токопроводящая жила:
      • однопроволочная (класс 1) сечением 25-240 кв. мм
      • многопроволочная (класс 1 и 2) сечением 25-300 кв. мм
    2. Фазная бумажная изоляция, пропитанная вязким изоляционным пропиточным составом. Маркировка жил:
      • цифровая: 1, 2, 3, 4
      • цветовая: белая или жёлтая, синяя или зеленая, красная или малиновая, коричневая или чёрная
    3. Заполнение из бумажных жгутов
    4. Поясная бумажная изоляция, пропитанная вязким изоляционным пропиточным составом
    5. Экран из электропроводящей бумаги для кабелей на напряжение от 6 кВ и более
    6. Алюминиевая оболочка
    7. Подслой из битума и пленки ПЭТ
    8. Наружный покров из полиэтилена высокого давления

    Область применения

    Кабели предназначены для передачи и распределения электрической энергии в стационарных установках в электрических сетях на напряжение до 35 кВ частотой 50 Гц.

    Кабели предназначены для эксплуатации в макроклиматических районах с умеренным и холодным климатом. Кабели предназначены для эксплуатации в земле (траншеях) с низкой, средней и высокой коррозионной активностью с наличием или отсутствием блуждающих токов, если в процессе эксплуатации кабели не подвергаются растягивающим усилиям.

    Срок службы кабелей — не менее 30 лет.

    Сечение жил, кв. мм Строительная длина, м
    до 70 300-450
    95 и 120 250-400
    150 и более 200-350

    Влажность воздуха при 35° C [%] 98
    Гарантийный срок эксплуатации [месяц] 54
    Испытательное переменное напряжение частотой 50 Гц, 5 мин. [кВ] 4
    Максимальная рабочая температура жилы при перегрузке [°С] 105
    Максимальная рабочая температура жилы [°С] 80
    Монтаж при температуре, не ниже [°C] 0
    Номинальное переменное напряжение частотой 50 Гц [кВ] 1
    Номинальное постоянное напряжение [кВ] 2.5
    Радиус изгиба кабелей [наружных диаметров] 25
    Разность уровней, не более [м] 25
    Температура окружающей среды, верхний предел [°C] +50
    Температура окружающей среды, нижний предел [°C] -50
    Температура токопроводящих жил при коротком замыкании, 1 сек [°С] 250
    Электрическое сопротивление изоляции, не менее [МОм*км] 100
    Количество и сечение жил, шт х кв.мм Масса кабеля кг/км Наружный диаметр мм
    3х95 ож 1364 29,3
    3х95 1455 31,1
    3х120 ож 1685 32,5
    3х120 1830 34,9
    3х150 ож 1989 35,3
    3х150 2174 37,7
    3х185 ож 2416 38,7
    3х185 2642 41,4
    3х240 ож 3061 43,1
    3х240 3369 46,8
    3х70+1х35 1348 30,3
    3х95+1х50 ож 1615 32,2
    3х95+1х50 1682 34,4
    3х120+1х70 ож 2012 35,8
    3х120+1х70 2141 37,7
    3х150+1х70 ож 2298 38,1
    3х150+1х70 2479 40,4
    3х185+1х95 ож 2812 41,9
    3х185+1х95 3087 45,4
    3х240+1х120 ож 3601 47,2
    3х240+1х120 3916 50,6
    4х70 1432 30,8
    4х95 ож 1722 32,6
    4х95 1871 35
    4х120 ож 2155 36,6
    4х120 2306 38,8
