АПВ-ХЛ

Стандарт
ГОСТ 6323-79
Код ОКП
35 5133 0100, 35 5133 0600

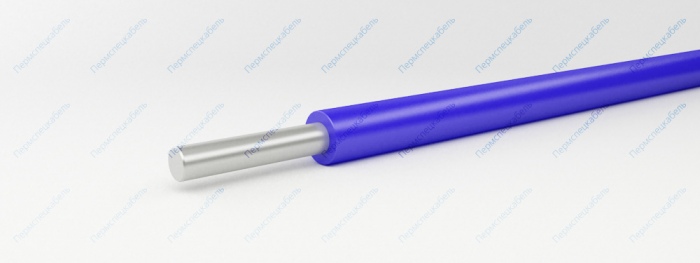

АПВ-ХЛ

Элементы конструкции

  1. Алюминиевая однопроволочная или многопроволочная жила;
  2. Изоляция из ПВХ пластиката
    • цвет изоляции для всех сечений: белый, жёлтый, красный, синий, зелёный, коричневый, черный
    • цвет изоляции для сечений до 6,0 кв.мм: зелёно-жёлтый

Область применения

Провода применяются для электрических установок при стационарной прокладке в осветительных и силовых сетях, а также для монтажа электрооборудования, машин, механизмов и станков на номинальное напряжение до 450 Вольт (U0/U="450/750" V) частотой 400 Гц или постоянное напряжение до 1000 Вольт.

Провода изготавливаются для эксплуатации в районах с холодным (АПВ-ХЛ), умеренным и тропическим климатом, в том числе для судов неограниченного района плавания. Провода предназначены для эксплуатации под навесом или в помещениях (объемах), где колебания температуры и влажности воздуха несущественно отличаются от колебаний на открытом воздухе и имеется сравнительно свободный доступ наружного воздуха, например, в палатках, кузовах, прицепах, металлических помещениях без теплоизоляции. Провода могут использоваться в качестве встроенных элементов внутри комплектных изделий, конструкция которых исключает возможность конденсации влаги на встроенных элементах (например, внутри радиоэлектронной аппаратуры). Провода марки АПВ предназначены для прокладки в стальных трубах, пустотных каналах строительных конструкций, на лотках и для монтажа электрических цепей.

Провода марки АПВ не распространяют горение.

Провода марки АПВ устойчивы к воздействию плесневых грибов.

Срок службы проводов — не менее 15 лет.

Влажность воздуха при 35° C [%] 100
Гарантийный срок эксплуатации [месяц] 24
Испытательное переменное напряжение 50 Гц в течение 15 мин. после пребывания в воде 24 ч. [В] 2500
Монтаж при температуре, не ниже [°C] -15
Номинальное напряжение U0/U [В] 450/750
Радиус изгиба кабелей [наружных диаметров] 10
Строительная длина, не менее [м] 100
Температура окружающей среды, верхний предел [°C] +70
Температура окружающей среды, нижний предел [°C] -50
Электрическое сопротивление изоляции, не менее [МОм*км] 0,08
Сечение, кв.мм Число и диаметр проволок, шт. х мм Масса провода, кг/км Номинальный наружный диаметр, мм
2,5 1x1,78 15,4 3,4
4 1х2,26 21,2 3,86
6 1х2,73 27,7 4,33
10 1х3,50 45 5,5
16 1х4,42 64,3 6,42
25 7х2,14 111,7 8,82
35 7х2,50 143,1 9,9
50 19х1,80 201,5 11,8
70 19х2,14 268 13,5
95 19х2,50 363,1 15,7
120 37х2,01 441,9 17,3
