ПВ1-ХЛ

Стандарт
ГОСТ 6323-79, МЭК 60227
Код ОКП
35 5113 0100, 35 5113 2800, 35 5113 2000, 35 5113 3000, 35 5113 0300, 35 5113 2900, 35 5113 2100, 35 5113 3400.

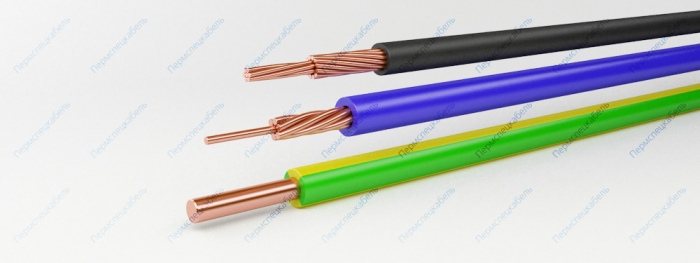

ПВ1-ХЛ

Элементы конструкции

  1. Медная однопроволочная или многопроволочная жила*
  2. Изоляция из ПВХ пластиката
    • цвет изоляции для всех сечений: белый, жёлтый, красный, синий, зелёный, коричневый, черный
    • цвет изоляции для сечений до 6,0 кв.мм: зелёно-жёлтый

* по требованию потребителей провода моут поставляться с медной луженой жилой

Область применения

Провода применяются для электрических установок при стационарной прокладке в осветительных и силовых сетях, а также для монтажа электрооборудования, машин, механизмов и станков на номинальное напряжение до 450 Вольт (U0/U="450/750" V) частотой 400 Гц или постоянное напряжение до 1 000 Вольт.

Провода изготавливаются для эксплуатации в районах с умеренным, холодным (ПВ-ХЛ), тропическим и морским климатом, в том числе для судов неограниченного района плавания. Провода предназначены для эксплуатации под навесом или в помещениях (объемах), где колебания температуры и влажности воздуха несущественно отличаются от колебаний на открытом воздухе и имеется сравнительно свободный доступ наружного воздуха, например, в палатках, кузовах, прицепах, металлических помещениях без теплоизоляции. Провода могут использоваться в качестве встроенных элементов внутри комплектных изделий, конструкция которых исключает возможность конденсации влаги на встроенных элементах (например, внутри радиоэлектронной аппаратуры). Провода марки ПВ1 предназначены для прокладки в стальных трубах, пустотных каналах строительных конструкций, на лотках и для монтажа электрических цепей; провода марки ПВ2 и ПВ3 предназначены для монтажа участков электрических цепей, где возможны изгибы проводов; провода марки ПВ4 предназначены для монтажа участков электрических цепей, где возможны частые изгибы проводов.

Срок службы проводов — не менее 15 лет.

Влажность воздуха при 35° C [%] 100
Гарантийный срок эксплуатации [месяц] 24
Испытательное переменное напряжение 50 Гц в течение 15 мин. после пребывания в воде 24 ч. [В] 2500
Максимальная рабочая температура жилы [°С] 70
Монтаж при температуре, не ниже [°C] -15
Номинальное напряжение U0/U [В] 450/750
Радиус изгиба кабелей [наружных диаметров] 10
Строительная длина, не менее [м] 100
Температура окружающей среды, верхний предел [°C] +70
Температура окружающей среды, нижний предел [°C] -50
Электрическое сопротивление изоляции, не менее [МОм*км] 0.08
Сечение, кв.мм Число и диаметр проволок, шт. х мм Масса провода, кг/км Номинальный наружный диаметр, мм Максимальный диаметр, мм
0,5 1x0,80 8,1 2 2,4
0,75 1х0,98 10,8 2,2 2,6
1 1х1,13 13,4 2,3 2,8
1,5 1х1,38 19,5 2,8 3,3
2,5 1х1,75 30,1 3,4 3,9
4 1х2,22 44,8 3,8 4,4
6 1х2,72 63,7 4,3 4,9
10 1х3,52 105,9 5,5 6,4
16 7х1,70 171,8 7,1 8
25 7х2,14 269,8 8,8 9,8
35 7х2,50 363,9 9,9 11
50 19х1,80 521,8 11,8 13
70 19х2,14 716,7 13,5 15
95 19х2,50 964,6 15,7 17
