ПВ2-ХЛ

Стандарт
ГОСТ 6323-79, МЭК 60227
Код ОКП
35 5113 0100, 35 5113 2800, 35 5113 2000, 35 5113 3000, 35 5113 0300, 35 5113 2900, 35 5113 2100, 35 5113 3400.

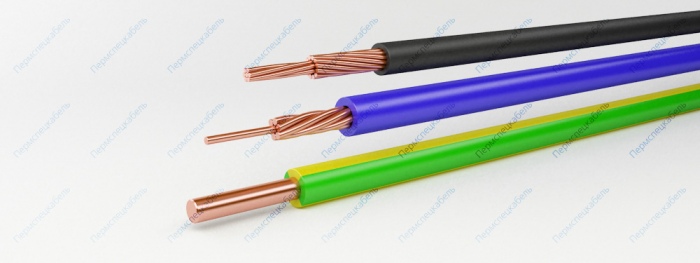

ПВ2-ХЛ

Элементы конструкции

  1. Медная однопроволочная или многопроволочная жила*
  2. Изоляция из ПВХ пластиката
    • цвет изоляции для всех сечений: белый, жёлтый, красный, синий, зелёный, коричневый, черный
    • цвет изоляции для сечений до 6,0 кв.мм: зелёно-жёлтый

* по требованию потребителей провода моут поставляться с медной луженой жилой

Область применения

Провода применяются для электрических установок при стационарной прокладке в осветительных и силовых сетях, а также для монтажа электрооборудования, машин, механизмов и станков на номинальное напряжение до 450 Вольт (U0/U="450/750" V) частотой 400 Гц или постоянное напряжение до 1 000 Вольт.

Провода изготавливаются для эксплуатации в районах с умеренным, холодным (ПВ-ХЛ), тропическим и морским климатом, в том числе для судов неограниченного района плавания. Провода предназначены для эксплуатации под навесом или в помещениях (объемах), где колебания температуры и влажности воздуха несущественно отличаются от колебаний на открытом воздухе и имеется сравнительно свободный доступ наружного воздуха, например, в палатках, кузовах, прицепах, металлических помещениях без теплоизоляции. Провода могут использоваться в качестве встроенных элементов внутри комплектных изделий, конструкция которых исключает возможность конденсации влаги на встроенных элементах (например, внутри радиоэлектронной аппаратуры). Провода марки ПВ1 предназначены для прокладки в стальных трубах, пустотных каналах строительных конструкций, на лотках и для монтажа электрических цепей; провода марки ПВ2 и ПВ3 предназначены для монтажа участков электрических цепей, где возможны изгибы проводов; провода марки ПВ4 предназначены для монтажа участков электрических цепей, где возможны частые изгибы проводов.

Срок службы проводов — не менее 15 лет.

Влажность воздуха при 35° C [%] 100
Гарантийный срок эксплуатации [месяц] 24
Испытательное переменное напряжение 50 Гц в течение 15 мин. после пребывания в воде 24 ч. [В] 2500
Максимальная рабочая температура жилы [°С] 70
Монтаж при температуре, не ниже [°C] -15
Номинальное напряжение U0/U [В] 450/750
Радиус изгиба кабелей [наружных диаметров] 10
Строительная длина, не менее [м] 100
Температура окружающей среды, верхний предел [°C] +70
Температура окружающей среды, нижний предел [°C] -50
Электрическое сопротивление изоляции, не менее [МОм*км] 0.08
Сечение, кв.мм Число и диаметр проволок, шт. х мм Масса провода, кг/км Номинальный наружный диаметр, мм Максимальный диаметр, мм
2,5 7х0,67 32,43 3,6 4,2
4 7х0,86 49,72 4,2 4,8
6 7х1,05 69,45 4,8 5,4
10 7х1,37 116,98 6,1 6,8
16 19х1,05 177,75 7,3 8
25 19х1,30 270,88 8,9 9,8
35 19х1,52 360,75 10 11
95 37х1,80 956,96 15,8 17
