Каталог / Кабельная продукция

Провода силовые

ПВКВ-380

Стандарт
ТУ 16.К80-09-90
Код ОКП
35 5115 0400

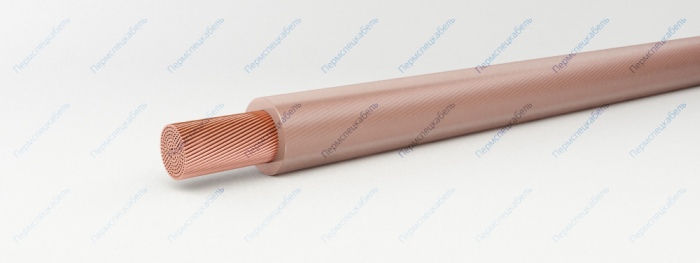

ПВКВ-380

Элементы конструкции

  1. Токопроводящая жила скрученная из медных проволок (класс гибкости 5)
  2. Двухслойная изоляция из кремнийорганической резины

Область применения

Провода предназначены для выводных концов обмоток температурного класса "Н" (+180°С) электрических машин и аппаратов на переменное наряжение до 660 В частой до 400 Гц, при отсутствии воздействия агрессивных сред и масел.

Провода предназначены для эксплуатации во всех макроклиматических районах на суше, кроме района с очень холодным климатом. Провода выдерживают не менее 20 циклов изгибов вокруг цилиндра, равному двукратному диаметру провода. провода устойчивы к воздействию пониженного атмосферного давления до 1,3х102 Па (1 мм рт.ст.) и повышенного атмосферного давления до 29,4х104 Па (3 кгс/кв.см). Провода стойки к воздействию вибрации и механических ударов. Провода стойки к воздействию плесневых грибов. Провода стойки к воздействию лаков и пропиточных составов.

Срок службы проводов — не менее 8 лет.

Влажность воздуха при 35° C [%] 100
Испытательное переменное напряжение частотой 50 Гц, 5 мин. [кВ] 2
Максимальная рабочая температура жилы [°С] 180
Монтаж при температуре, не ниже [°C] -15
Рабочее переменное напряжение частотой до 400 Гц [В] 380
Радиус изгиба кабелей [наружных диаметров] 2
Строительная длина, не менее [м] 50-200
Температура окружающей среды, верхний предел [°C] +180
Температура окружающей среды, нижний предел [°C] -60
Сечение, кв.мм Масса провода, кг/км Наружный диаметр, мм
0,75 14,5 2,8
1 18,6 2,9
1,5 23,3 3,3
2,5 38 4,1
4 54,2 4,7
6 77,1 5,6
10 129,8 7,1
16 186,9 8,8
25 288,3 10,5
35 380,2 11,9
50 555 14,1
70 730,5 16,5
95 1008,1 18,6
