ПРПГ- 4000

Стандарт
ТУ 16.К71-176-92
Код ОКП
35 5114 8200
ПРПГ- 4000

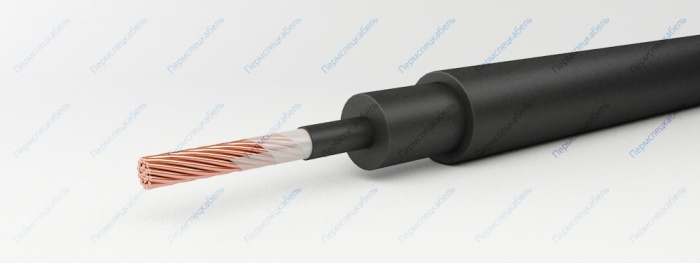

Элементы конструкции

  1. Медная многопроволочная жила
  2. Обмотка из полиэтилентерефталатной плёнки (отсутствует при наличии экрана)
  3. Экран из электропроводящей резины для проводов на напряжение 6000 В
  4. Изоляция из резины
  5. Оболочка из резины

Область применения

Провода применяются для подвижного монтажа электрооборудования, машин, механизмов, станков и для присоединения к подвижным токоприемника на номинальное напряжение до 6000 Вольт частотой 400 Гц или постоянное напряжение до 9000 Вольт.

Провода изготавливаются для эксплуатации в районах умеренным климатом. Провода предназначены для эксплуатации на открытом воздухе, под навесом или в помещениях (объемах), где колебания температуры и влажности воздуха несущественно отличаются от колебаний на открытом воздухе и имеется сравнительно свободный доступ наружного воздуха, например, в палатках, кузовах, прицепах, металлических помещениях без теплоизоляции, а также в оболочке комплектного изделия (при отсутствии прямого воздействия солнечного излучения и атмосферных осадков). Провода могут использоваться в качестве встроенных элементов внутри комплектных изделий, конструкция которых исключает возможность конденсации влаги на встроенных элементах. Провода устойчивы к изгибам и воздействию озона. Провода не должны подвергаться прямому воздействию солнечной радиации.

Срок службы проводов — не менее 6 лет.

Влажность воздуха при 40°С [%] 98
Гарантийный срок эксплуатации [месяц] 24
Испытательное переменное напряжение 50 Гц в течение 15 мин. после пребывания в воде [В.] 9000
Максимальная рабочая температура жилы [°С] 75
Монтаж при температуре, не ниже [°C] -15
Номинальное напряжение переменного тока, частотой до 400 Гц [В] 4000
Рабочая температура жилы [°С] 65
Радиус изгиба кабелей [наружных диаметров] 5
Строительная длина, не менее [м] 100
Температура окружающей среды, верхний предел [°C] +60
Температура окружающей среды, нижний предел [°C] -50
Удельное поверхностное сопротивление резиновой оболочки, не менее, [МОм] 10000
Электрическое сопротивление изоляции, не менее [МОм*км] 50
Сечение, кв.мм Масса провода, кг/км Наружный диаметр, мм
1,5 139 9,9
2,5 166 10,7
4 193 11,2
6 237 12,3
10 329 14,3
16 421 15,5
25 559 17,4
35 704 18,8
50 944 22
70 1201 24,3
95 1504 25,7
120 1847 28,6
150 2213 31
185 2531 34,3
240 3450 41,7
300 4241 48,5
