ПРПГ-6000

Стандарт
ТУ 16.К71-176-92
Код ОКП
35 5114 8200
ПРПГ-6000

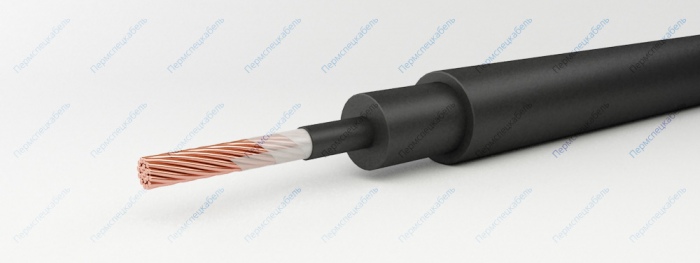

Элементы конструкции

  1. Медная многопроволочная жила
  2. Обмотка из полиэтилентерефталатной плёнки (отсутствует при наличии экрана)
  3. Экран из электропроводящей резины для проводов на напряжение 6000 В
  4. Изоляция из резины
  5. Оболочка из резины

Область применения

Провода применяются для подвижного монтажа электрооборудования, машин, механизмов, станков и для присоединения к подвижным токоприемника на номинальное напряжение до 6000 Вольт частотой 400 Гц или постоянное напряжение до 9000 Вольт.

Провода изготавливаются для эксплуатации в районах с умеренным климатом. Провода предназначены для эксплуатации на открытом воздухе, под навесом или в помещениях (объемах), где колебания температуры и влажности воздуха несущественно отличаются от колебаний на открытом воздухе и имеется сравнительно свободный доступ наружного воздуха, например, в палатках, кузовах, прицепах, металлических помещениях без теплоизоляции, а также в оболочке комплектного изделия (при отсутствии прямого воздействия солнечного излучения и атмосферных осадков). Провода могут использоваться в качестве встроенных элементов внутри комплектных изделий, конструкция которых исключает возможность конденсации влаги на встроенных элементах. Провода устойчивы к изгибам и воздействию озона. Провода не должны подвергаться прямому воздействию солнечной радиации.

Срок службы проводов — не менее 6 лет.

Влажность воздуха при 40°С [%] 98
Гарантийный срок эксплуатации [месяц] 24
Испытательное переменное напряжение 50 Гц в течение 15 мин. после пребывания в воде [В.] 15000
Максимальная рабочая температура жилы [°С] 75
Монтаж при температуре, не ниже [°C] -15
Номинальное напряжение переменного тока, частотой до 400 Гц [В] 6000
Рабочая температура жилы [°С] 65
Радиус изгиба кабелей [наружных диаметров] 5
Строительная длина, не менее [м] 100
Температура окружающей среды, верхний предел [°C] +60
Температура окружающей среды, нижний предел [°C] -50
Удельное поверхностное сопротивление резиновой оболочки, не менее, [МОм] 10000
Электрическое сопротивление изоляции, не менее [МОм*км] 100
Сечение, кв.мм Масса провода, кг/км Наружный диаметр, мм
10 458 17,4
16 559 18,6
25 712 20,5
35 868 21,9
50 1103 24,6
70 1402 27,4
95 1715 28,8
120 2079 31,7
150 2421 33,7
