ПРПГ-660

Стандарт
ТУ 16.К71-176-92
Код ОКП
35 5114 8200
ПРПГ-660

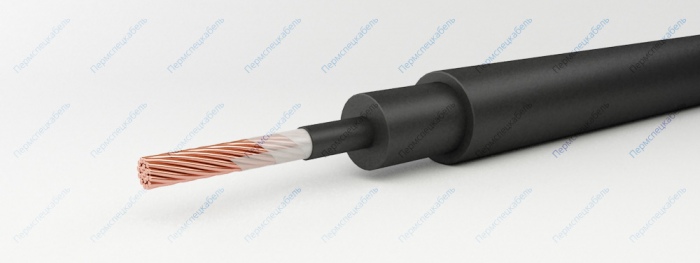

Элементы конструкции

  1. Медная многопроволочная жила
  2. Обмотка из полиэтилентерефталатной плёнки (отсутствует при наличии экрана)
  3. Экран из электропроводящей резины для проводов на напряжение 6000 В
  4. Изоляция из резины
  5. Оболочка из резины

Область применения

Провода применяются для подвижного монтажа электрооборудования, машин, механизмов, станков и для присоединения к подвижным токоприемника на номинальное напряжение до 6000 Вольт частотой 400 Гц или постоянное напряжение до 9000 Вольт.

Провода изготавливаются для эксплуатации в районах с холодным (ПРПГ-ХЛ), умеренным и тропическим (ПРПГ-Т) климатом. Провода предназначены для эксплуатации на открытом воздухе, под навесом или в помещениях (объемах), где колебания температуры и влажности воздуха несущественно отличаются от колебаний на открытом воздухе и имеется сравнительно свободный доступ наружного воздуха, например, в палатках, кузовах, прицепах, металлических помещениях без теплоизоляции, а также в оболочке комплектного изделия (при отсутствии прямого воздействия солнечного излучения и атмосферных осадков). Провода могут использоваться в качестве встроенных элементов внутри комплектных изделий, конструкция которых исключает возможность конденсации влаги на встроенных элементах. Провода устойчивы к изгибам и воздействию озона. Провода не должны подвергаться прямому воздействию солнечной радиации.

Срок службы проводов — не менее 6 лет.

Влажность воздуха при 40°С [%] 98
Гарантийный срок эксплуатации [месяц] 24
Испытательное переменное напряжение 50 Гц в течение 15 мин. после пребывания в воде [В.] 2500
Максимальная рабочая температура жилы [°С] 75
Монтаж при температуре, не ниже [°C] -15
Номинальное напряжение переменного тока, частотой до 400 Гц [В] 660
Рабочая температура жилы [°С] 65
Радиус изгиба кабелей [наружных диаметров] 5
Строительная длина, не менее [м] 100
Температура окружающей среды, верхний предел [°C] +60
Температура окружающей среды, нижний предел [°C] -50
Удельное поверхностное сопротивление резиновой оболочки, не менее, [МОм] 10000
Электрическое сопротивление изоляции, не менее [МОм*км] 50
Сечение, кв.мм Масса провода, кг/км Наружный диаметр, мм
1,5 47 5,5
2,5 64 6,3
4 84 6,8
6 114 7,9
10 182 9,9
16 259 11,1
25 390 13,4
35 518 14,9
50 721 18
70 951 20,4
95 1265 22,2
120 1580 25,1
150 1921 27,5
185 2244 31,2
240 3097 28,6
300 3884 45,9
