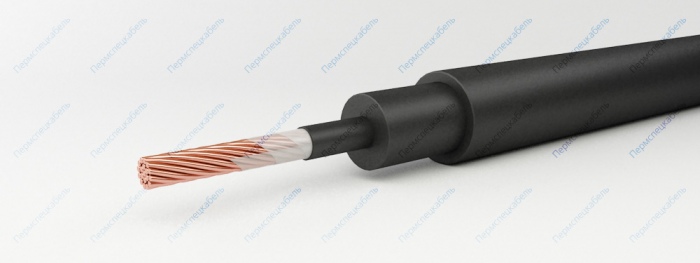

Провода применяются для подвижного монтажа электрооборудования, машин, механизмов, станков и для присоединения к подвижным токоприемника на номинальное напряжение до 6000 Вольт частотой 400 Гц или постоянное напряжение до 9000 Вольт.
Провода изготавливаются для эксплуатации в районах с холодным (ПРПГ-ХЛ) и умеренным климатом. Провода предназначены для эксплуатации на открытом воздухе, под навесом или в помещениях (объемах), где колебания температуры и влажности воздуха несущественно отличаются от колебаний на открытом воздухе и имеется сравнительно свободный доступ наружного воздуха, например, в палатках, кузовах, прицепах, металлических помещениях без теплоизоляции, а также в оболочке комплектного изделия (при отсутствии прямого воздействия солнечного излучения и атмосферных осадков). Провода могут использоваться в качестве встроенных элементов внутри комплектных изделий, конструкция которых исключает возможность конденсации влаги на встроенных элементах. Провода устойчивы к изгибам и воздействию озона. Провода не должны подвергаться прямому воздействию солнечной радиации.
Срок службы проводов — не менее 6 лет.
Влажность воздуха при 40°С [%] | 98 |
Гарантийный срок эксплуатации [месяц] | 24 |
Испытательное переменное напряжение 50 Гц в течение 15 мин. после пребывания в воде [В.] | 2500 |
Максимальная рабочая температура жилы [°С] | 75 |
Монтаж при температуре, не ниже [°C] | -15 |
Номинальное напряжение переменного тока, частотой до 400 Гц [В] | 660 |
Рабочая температура жилы [°С] | 65 |
Радиус изгиба кабелей [наружных диаметров] | 5 |
Строительная длина, не менее [м] | 100 |
Температура окружающей среды, верхний предел [°C] | +60 |
Температура окружающей среды, нижний предел [°C] | -60 |
Удельное поверхностное сопротивление резиновой оболочки, не менее, [МОм] | 10000 |
Электрическое сопротивление изоляции, не менее [МОм*км] | 50 |
Сечение, кв.мм | Масса провода, кг/км | Наружный диаметр, мм |
---|---|---|
1,5 | 47 | 5,5 |
2,5 | 64 | 6,3 |
4 | 84 | 6,8 |
6 | 114 | 7,9 |
10 | 182 | 9,9 |
16 | 259 | 11,1 |
25 | 390 | 13,4 |
35 | 518 | 14,9 |
50 | 721 | 18 |
70 | 951 | 20,4 |
95 | 1265 | 22,2 |
120 | 1580 | 25,1 |
150 | 1921 | 27,5 |
185 | 2244 | 31,2 |
240 | 3097 | 28,6 |
300 | 3884 | 45,9 |
