Провода силовые ПРТО-ХЛ

Кабельная продукция / Провода силовые

ПРТО-ХЛ

Стандарт
ТУ 16-705.456-87
Код ОКП
35 5114 1100, 35 5114 2100, 35 5114 1700
ПРТО-ХЛ

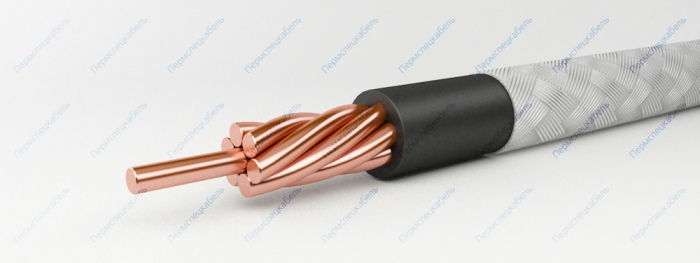

Элементы конструкции

  1. Медная жила
  2. Изоляция изрезины
  3. Оплётка из хлопчатобумажной ткани, пропитанная противогнилостным составом

Область применения

Провода предназначены для ремонта и достройки при неподвижной прокладке и монтаже электрооборудования, машин и станков на напряжение 660 Вольт переменного тока частотой 50 Гц или постоянное напряжение 1 000 Вольт.

Провода предназначены для эксплуатации на суше, реках и озёрах в макроклиматических районах с умеренным, холодным (ПРТО-ХЛ) климатом. Провода предназначены для прокладки в трубах. При затяжке проводов в трубы усилие при тяжении не должно превышать 6 кг/кв.мм. Провода устойчивы к воздействию плесневых грибов.

Срок службы проводов — не менее 12 лет.

Влажность воздуха при 35° C [%] 98
Гарантийный срок эксплуатации [месяц] 24
Испытательное переменное напряжение частотой 50 Гц, 15 мин. [кВ] 2.5
Максимальная рабочая температура жилы [°С] 65
Монтаж при температуре, не ниже [°C] -25
Номинальное напряжение [В] 660
Радиус изгиба кабелей [наружных диаметров] 10
Строительная длина, не менее [м] 100
Температура окружающей среды, верхний предел [°C] +50
Температура окружающей среды, нижний предел [°C] -50
Количество и сечение жил, шт х кв.мм Масса провода, кг/км Наружный диаметр, мм
1х0,75 19,8 3,7
1х1,0 23,1 3,8
1х1,5 29,1 4,1
1х2,5 40,5 4,5
1х4,0 56,7 5
1х6,0 77,8 5,5
1х10 125 6,7
1х16 205 8,4
1х25 313 10,1
1х35 413 11,3
1х50 556 13,2
1х70 767 14,8
1х95 1050 17,1
1х120 1285 19,3
