СФКЭ-ХК

Стандарт
ТУ 16-505.944-76
Код ОКП
35 6744 6100, 35 6745 6100

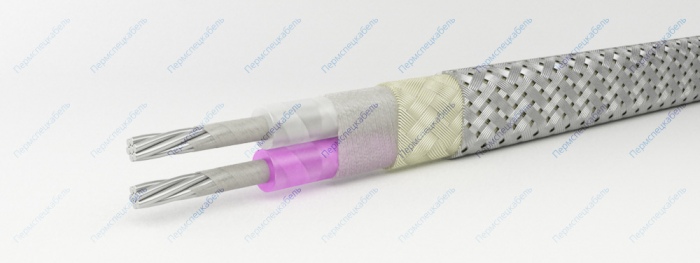

СФКЭ-ХК

Элементы конструкции

  1. Токопроводящая жила скрученная из проволок
    • хромель и копель — "-ХК"
  2. Изоляция:
    • обмотка из стеклонити
    • обмотка из фторопластовых лент
    • обмотка из стеклонити, пропитанная кремнийорганическим лако
    • расцветка: хромель — фиолетовая или черная; копель — желтая или оранжевая
  3. Оплетка из стеклонити, пропитанная кремнийорганическим лаком
  4. Экран из медных луженых проволок

Область применения

Провода марки СФКЭ предназначены для фиксированного присоединения термопар*).

Провода устойчивы к воздействию турбинного масла 46, веретенного масла АУ и дизельного топлива ДС. Провода не горят. Минимальная наработка проводов: 14000 часов при температуре 175°С, 1000 часов при температуре 250°С. При нагреве проводов свыше 250°С, а также сжигании отходов проводов выделяются токсичные газы.

Минимальный срок сохраняемости проводов — 13 лет. Срок службы — 13 лет.

* - термопара — термочувствительный элемент в устройствах для измерения температуры в системах управления и контроля.

Влажность воздуха при 35° C [%] 98
Испытательное переменное напряжение частотой 50 Гц, 5 мин. [В] 1000
Максимальная рабочая температура жилы [°С] 175
Радиус изгиба кабелей [наружных диаметров] 15
Строительная длина, не менее [м] 20
Электрическое сопротивление изоляции, не менее [МОм*км] 5000
Количество и сечение жил, шт х кв.мм Число и диаметр проволок в жиле, шт х мм. Наружный диаметр, не более мм Масса провода, кг/км
2х0,50 7х0,32 5,2х3,0 40
2х1,50 7х0,52 6,6х4,1 63
