Кабели силовые с пропитанной бумажной изоляцией АСБ2ЛШВ-1

Кабельная продукция / Кабели силовые с пропитанной бумажной изоляцией

АСБ2ЛШВ-1

Стандарт
ГОСТ 18410-73, ТУ 16.К71-269-97
Код ОКП
35 3511 0900, 35 3513 0900, 35 3514 0900
АСБ2ЛШВ-1

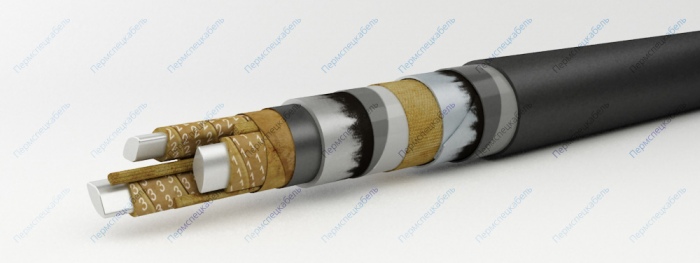

Элементы конструкции

  1. Алюминиевая токопроводящая жила:
    • однопроволочная сечением 25-240 кв.мм – "ож"
    • многопроволочная сечением 70-240 кв.мм
  2. Фазная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом. Маркировка жил:
    • цифровая: 1, 2, 3, 4
    • цветовая: белая или жёлтая, синяя или зеленая, красная или малиновая, коричневая или чёрная
  3. Заполнение из бумажных жгутов
  4. Поясная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом
  5. Экран из электропроводящей бумаги для кабелей на напряжение от 6 кВ и более
  6. Свинцовая оболочка
  7. Подушка из битума, пленки ПВХ и крепированной бумаги
  8. Броня из стальных лент
  9. Подслой из битума и ПЭТ пленки
  10. Наружный покров из ПВХ пластиката

Область применения

Кабели предназначены для передачи и распределения электрической энергии в стационарных установках в электрических сетях на напряжение до 10 кВ частотой 50 Гц.

Кабели предназначены для эксплуатации в макроклиматических районах с умеренным и холодным климатом. Кабели предназначены для прокладки в земле (траншеях) с высокой коррозионной активностью на трассах с наличием блуждающих, если в процессе эксплуатации не подвергаются растягивающим усилиям. Кабели могут быть использованы для прокладки в сырых помещениях (объемах), частично затапливаемых при наличии среды со средней и высокой коррозионной активностью и при наличии опасности механических повреждений в ходе эксплуатации. Кабели не распространяют горение при одиночной прокладке (нормы МЭК 60332-1).

Срок службы кабелей — не менее 30 лет.

Сечение жил, кв. мм Строительная длина, м
до 70 300-450
95 и 120 250-400
150 и более 200-350

Влажность воздуха при 35° C [%] 98
Гарантийный срок эксплуатации [месяц] 54
Испытательное переменное напряжение частотой 50 Гц, 5 мин. [кВ] 4
Максимальная рабочая температура жилы при перегрузке [°С] 105
Максимальная рабочая температура жилы [°С] 80
Монтаж при температуре, не ниже [°C] 0
Номинальное переменное напряжение частотой 50 Гц [кВ] 1
Номинальное постоянное напряжение [кВ] 2.5
Радиус изгиба кабелей [наружных диаметров] 15
Разность уровней, не более [м] 25
Температура окружающей среды, верхний предел [°C] +50
Температура окружающей среды, нижний предел [°C] -50
Температура токопроводящих жил при коротком замыкании, 1 сек [°С] 250
Электрическое сопротивление изоляции, не менее [МОм*км] 100
Количество и сечение жил, шт х кв.мм Масса кабеля кг/км Наружный диаметр мм
3х70 ож 2734 34,5
3х70 2891 35,9
3х95 ож 3244 37,5
3х95 3451 39,2
3х120 ож 3825 40,7
3х120 4155 43,1
3х150 ож 4339 43,4
3х150 4748 45,8
3х185 ож 5063 46,8
3х185 5519 49,6
3х240 ож 6122 51,2
3х240 6680 54,6
4х50 ож 2633 34,2
4х70 ож 3221 37,3
4х70 3410 38,9
4х95 ож 3870 40,8
4х95 4200 43,1
4х120 ож 4597 44,7
4х120 4957 46,9
4х150 ож 5208 47,4
4х150 5662 50,2
4х185 ож 6154 51,3
4х185 6761 54,9
4х240 ож 7513 56,7
4х240 8191 60,5
